Description

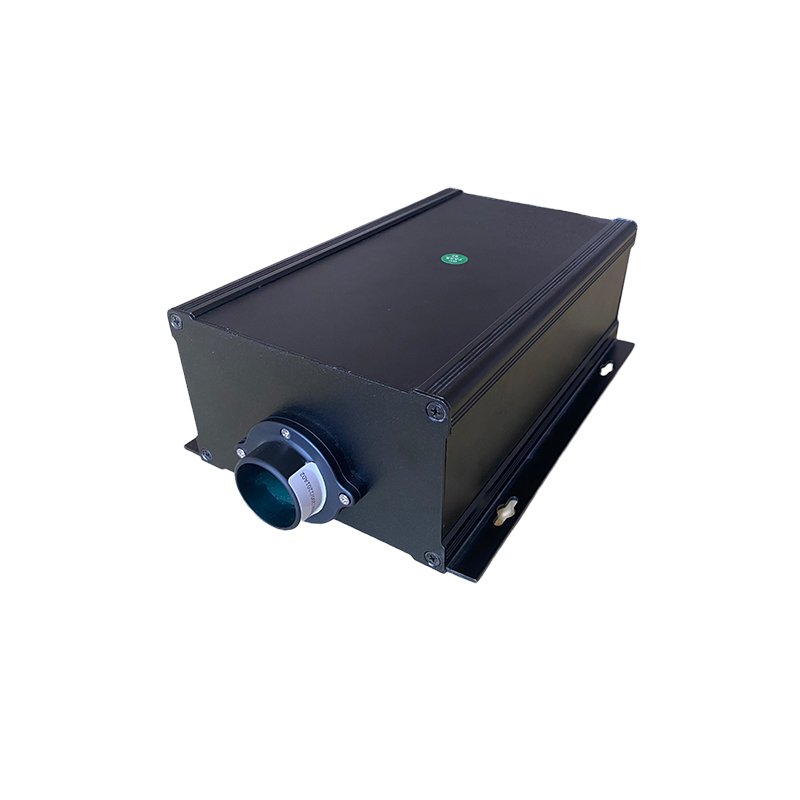

Prinsip pengukuran defleksi optoelektronik didasarkan pada pemasangan reflektor target (biasanya reflektor inframerah) di lokasi pengukuran dan pembuatan titik penanda optik (penanda) pada target. Sistem optik mencitrakan titik penanda ini ke dalam susunan penerima CCD. Ketika struktur mengalami defleksi atau pergeseran, reflektor target bergerak sesuai dengan defleksi atau pergeseran tersebut. Dengan mengukur perubahan posisi pencitraan titik penanda pada susunan penerima CCD, defleksi atau pergeseran aktual struktur dapat dihitung. Metode pengukuran non-kontak ini menawarkan banyak keuntungan, termasuk mengurangi interferensi dan kerusakan pada struktur, serta memberikan hasil pengukuran presisi tinggi.
Characteristic:
● Jarak pengukuran dari 5m hingga 300mm, akurasi pengukuran dari 0,3mm hingga 1,2mm
● Pengukuran defleksi dinamis hingga 30Hz
● Pengukuran perpindahan 2D non-kontak
● Target inframerah, daya tembus kuat, dapat digunakan pada malam hari dan dalam kabut tebal
● Jangkauan luas, pengukuran multi-target pada bagian pengukuran yang sama, mudah dipasang
Application Scenarios:
● Pengukuran perpindahan 2D struktur baja
● Pengukuran perpindahan terowongan
● Pengukuran perpindahan bangunan
● Pengukuran lendutan jembatan
Specifications
| Type | ODM-50 | ODM-125 | ODM-200 |
| Target Requirements | Infrared target(850nm) | Infrared target(850nm) | Infrared target(850nm) |
| Measuring Distance | 5m~120m | 30m~200m | 50m~300m |
| Measurement Accuracy | ±0.3mm(@distance 35m) | ±0.6mm(@distance 70m) | ±1.2mm(@distance140m) |
| Image Sensor | COMS Low Light Image Sensors | ||
| Measurement Frequency | 10Hz, Highest 30Hz (according to number oftargets varies) | ||
| Operating Voltage | DC12V | ||
| Communication Interface | RJ45 | ||
| Power Consumption | 6W | ||
| Operating Temperature | -20℃~70℃ | ||
| Working Humidity | 0%~95%RH | ||
| Size | 175mm*95mm*250mm | ||
| Weight | 1.2kg | ||
