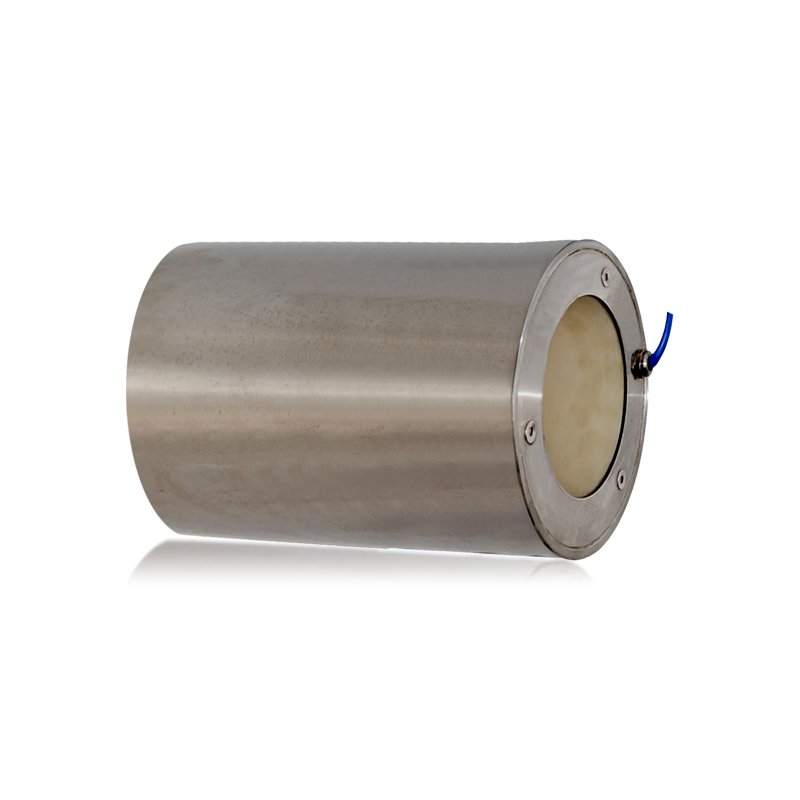

Sensor Elektromagnetik MAS-CCT EM Sensor

Sensor EM seri MAS-CCT-xx digunakan untuk mengukur dan memantau komponen gaya kabel dalam berbagai proyek seperti batang jangkar, kabel jangkar, balok baja prategang, batang penggantung jembatan lengkung, kabel batang pengikat jembatan kabel penahan, jembatan gantung, dan batang pengikat

Sensor EM ini mengadopsi desain struktur kedap air dan tertutup rapat, yang memiliki keunggulan resolusi tinggi, kinerja anti-interferensi yang kuat, respons sensitif terhadap perubahan beban, dan keandalan nilai pengukuran yang baik. Sensor ini dapat beroperasi di udara terbuka maupun di lapangan. Selain itu, setelah pemasangan aksesori, suhu titik pengukuran dapat diukur secara sinkron, sehingga memudahkan kompensasi suhu secara real-time dan meningkatkan akurasi serta keandalan data pemantauan.

Cangkang luar sensor EM MAS-CCT-xx terbuat dari baja khusus berkekuatan tinggi yang dapat menyerap kebocoran fluks magnetik. Ketika nilai gaya elemen terukur yang melewati cangkang dalam berubah, nilai tersebut dapat langsung ditampilkan melalui peralatan akuisisi pendukung.

Prinsip utama sensor EM MAS-CCT-xx adalah menghitung perubahan gaya kabel dengan mengukur perubahan konduktivitas magnetik material feromagnetik, dan mengatur parameter instrumen akuisisi sesuai dengan sifat material dan parameter kabel.

Bahan feromagnetik (seperti kabel penahan, boom, tie rod, dsb.) dimagnetisasi pada segmen kabel sehingga terjadi perubahan gaya kabel, efek magnetiknya, mengakibatkan perubahan permeabilitas magnetik, melalui analisis instrumen akuisisi terhadap nilai perubahannya untuk mencerminkan perubahan tegangan komponen, dan akhirnya memperoleh gaya kabel.

Categories: Electromagnetic Sensors, Sensors

Description
Reviews (0)

Description

Characteristic:

● Pengukuran non-destruktif, tidak ada kontak dengan komponen yang diuji, tidak ada kerusakan pada komponen asli
● Suhu titik pengukuran dapat diukur secara sinkron untuk kompensasi suhu waktu nyata
● Presisi tinggi, kinerja anti-interferensi yang kuat, sensitif terhadap perubahan beban, pengulangan yang baik
● Mudah dipasang, tahan lama, dapat digunakan untuk pemantauan jangka panjang
● Biaya perawatan rendah dan masa pakai sensor yang panjang

Application Scenarios:

● Pemantauan prategang kabel jangkar
● Pemantauan gaya kabel pada suspensi jembatan lengkung
● Pemantauan gaya kabel pada jembatan gantung
● Pemantauan gaya kabel pada jembatan kabel-tetap

Specifications

“xx” pada model MAS-CCT-xx umumnya ditentukan oleh diameter dan material komponen yang diuji di lokasi, sehingga diameter dan material komponen yang diuji umumnya diberikan oleh pelanggan untuk menentukan model dan spesifikasi sensor.

Specification Code		MAS-CCT-xx
Dimensional Parameters	(length * width * height): mm	Determine the model and specification of the sensor according to the diameter and material of the tested component
Performance Parameters	Measurement Range	0 ~ yield stress
	Measurement Accuracy	≤ 3% F∙S
	Operating Temperature Range	-40 ℃ ~ 80 ℃
	Excitation Voltage Range	30V～280V
	Temperature Measurement Accuracy	(-40 ℃ ~-10 ℃ temperature measurement accuracy within 0. 2 ℃,-10 ℃ ~ 80 ℃ temperature measurement accuracy within 0.5 ℃)
	Maximum Wiring Length	≤ 200 m
	Insulation Resistance	≥ 50 MΩ
