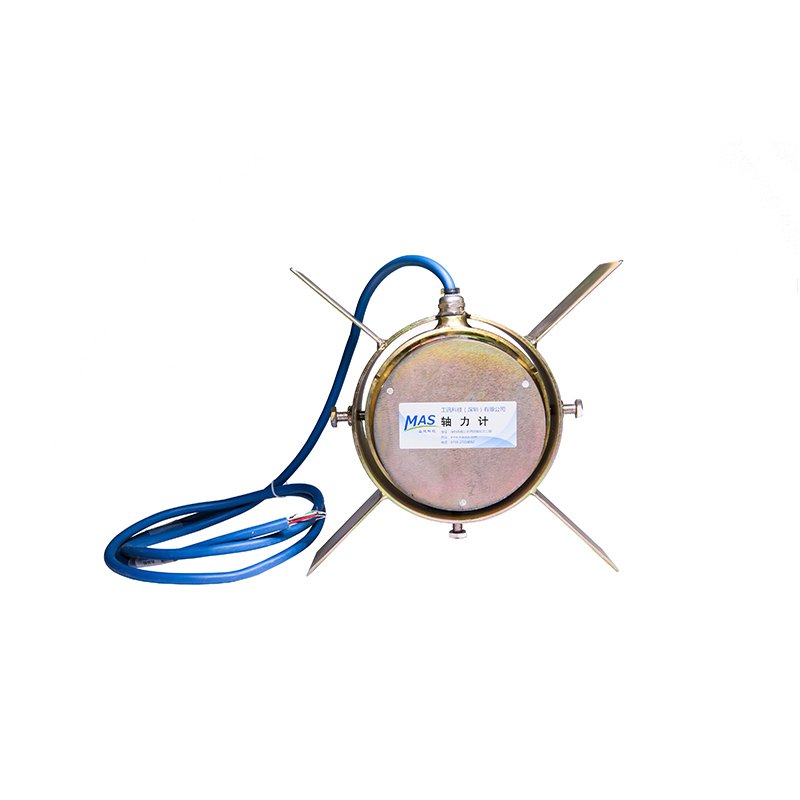

Sensor Gaya Aksial Kawat Getar Vibrating Wire Axial Force Sensor MAS-AXF Series

Pengukur gaya aksial kawat getar seri MAS-AXF, juga dikenal sebagai pengukur gaya reaksi, adalah sejenis sensor gaya kawat getar yang memiliki keunggulan resolusi tinggi, kinerja anti-interferensi yang kuat, respons yang sensitif terhadap beban terpusat, dan keandalan pengukuran yang baik. Alat ini dapat mengukur gaya reaksi pondasi terhadap struktur atas, gaya aksial tumpuan baja, dan beban selama eksperimen tiang pancang tekanan statis dalam jangka panjang. Jika sensor suhu terpasang, alat ini juga dapat mengukur suhu titik pemasangan secara sinkron.

Description

The vibrating wire axial force meter is mainly composed of stressed round steel, string clamp, induction coil and high strength steel wire. The excitation circuit drives the sensor coil, and when the frequency of the excitation signal is close to the natural frequency of the steel string, the steel string quickly reaches resonance. When the excitation signal is removed, the steel string still vibrates at its natural frequency for a period of time. Use the monitoring circuit of the acquisition instrument to filter, amplify and shape the induction signal generated by vibration, and then collect it. By measuring the pulse period of the induction signal, the vibration frequency of the string can be measured.

Rumus perhitungan gaya beban alat ukur gaya aksial tali getar:

F: gaya beban alat ukur gaya aksial tali getar, kN;

K: Koefisien hubungan linear antara nilai frekuensi alat ukur gaya aksial tali getar dan gaya beban, juga dikenal sebagai koefisien sensitivitas alat ukur gaya aksial tali getar, yang telah dikalibrasi di pabrik, satuan: kN/Hz²;

f_i: Nilai frekuensi alat ukur gaya aksial kawat getar pada waktu I, Hz;

f₀: Nilai frekuensi referensi alat ukur gaya aksial kawat getar pada keadaan awal (nilai frekuensi ini adalah nilai gaya aksial dalam keadaan stabil setelah gaya awal diterapkan), Hz.

K_t: Koefisien hubungan antara gaya beban dan suhu pengukur gaya aksial kawat getar, satuan: kN/℃; (deskripsi nilai: pengukur gaya aksial ini sedikit terpengaruh oleh suhu, dan nilainya hampir sama dengan 0.)

T_i: Suhu pada saat deteksi, yaitu suhu pada saat pengukuran, ℃;

t₀: Suhu pada saat inspeksi pengiriman, yaitu suhu pada saat pengukuran, ℃.

Characteristic:

● Cocok digunakan di lingkungan yang keras
● Masa pakai yang lama
● Akurasi dan keandalan data yang tinggi
● Kinerja suhu yang stabil
● Akurasi: Lihat tabel kinerja
● Tingkat kinerja yang tinggi, kemampuan anti-interferensi yang kuat, respons yang sensitif terhadap beban terkonsentrasi

Application Scenarios:

● Pemantauan gaya aksial penyangga konstruksi kereta bawah tanah
● Pemantauan gaya aksial penyangga pada goaf
●Pemantauan gaya aksial penyangga baja untuk jembatan dan terowongan
● Pemantauan beban tiang pancang statis

Specifications

Product Model		MAS-AXF-10	MAS-AXF-20	MAS-AXF-30	MAS-AXF-40
Technical Parameters	Range (KN)	1000	2000	3000	4000
	Resolution (F · S)	0.1%	0.1%	0.1%	0.1%
	Working Temperature (℃)	-20~60	-20~60	-20~60	-20~60
	Temperature Measurement Accuracy (℃)	±0.5	±0.5	±0.5	±0.5
