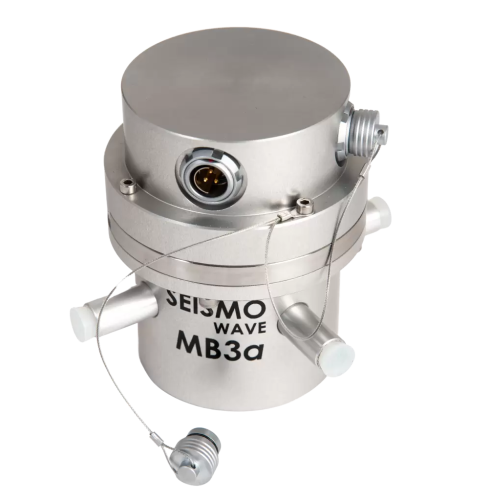

Sensor Infrasonik Analog dengan 2 Output Tekanan Analog Infrasound Sensor with 2 Pressure Outputs MB3aPP

Sensor MB3a dikembangkan oleh CEA (Commissariat àl’Energie Atomique), setelah seri MB2000 dan MB2005.
Mikrobarometer ini dirancang khusus untuk memenuhi persyaratan stasiun infrasonik jaringan IMS (Sistem Pemantauan Internasional) dan dipasang sebagai bagian dari CTBT (Perjanjian Larangan Uji Coba Nuklir Komprehensif). Transdusernya merupakan kapsul aneroid yang digabungkan dengan transduser magnet & koil.

Description

PEREKAMAN SINYAL AKUSTIK FREKUENSI RENDAH
DARI 0,01 HINGGA 28 Hz
Sensor infrasonik analog MB3aPP memungkinkan perekaman sinyal akustik frekuensi sangat rendah pada pita frekuensi yang luas, dengan resolusi yang sangat baik dan rentang dinamis yang besar.

2 OUTPUT TEKANAN UNTUK RENTANG DINAMIS YANG LEBIH LUAS
Seismo Wave telah mengembangkan versi baru sensor infrasonik analog MB3aPP
untuk merekam peristiwa atmosfer beramplitudo tinggi. Kedua output tekanan masing-masing diatur pada 2mV/Pa dan 20mV/Pa. Pada 2mV/Pa, rentang dinamis output tekanan mencapai +/- 10.550 Pa.

KALIBRASI JARAK JAUH
Berkat kumparan sekunder yang melilit kumparan utama, MB3aPP memungkinkan
kalibrasi jarak jauh sensor Anda menggunakan MLS, pulsa, atau gelombang sinus. TINGKAT KEBISINGAN

INSTRUMENTAL RENDAH
MB3aPP luar biasa karena tingkat kebisingan instrumentalnya yang sangat rendah,
memungkinkan sensor untuk mengatasi lebih dari 18 dB Model Kebisingan Rendah pada 1 Hz.

APLIKASI
Sensor ini banyak digunakan dalam berbagai aplikasi ilmiah, sipil, dan militer, termasuk:

Pemantauan ledakan
Vulkanologi
Meteorologi
Gempa bumi
Tsunami
Tornado
Meteor
Tanah longsor, longsoran salju
Emisi ladang angin

FITUR UTAMA

Kategori	Parameter	Spesifikasi
BLOK TRANSDUSER	Bandwidth (f -3 dB)	Keluaran tekanan: 0,01 – 28 Hz
	BLDR (Rentang Dinamis Terbatas Bandwidth) [0,02 – 4 Hz]	117 dB @ f < 1,6 Hz 109 dB @ f = 4 Hz
	Kebisingan sendiri	0,13 mPa/√Hz @ 1 Hz < 10 dB di bawah LNM (Low Noise Model)
	Resolusi [0,02 – 4 Hz]	1,75 mPa RMS
	Sensitivitas nominal MB3a (penguatan dapat diatur)	Keluaran tekanan: 20 mV/Pa Keluaran tekanan (lain): 2 mV/Pa Keluaran kalibrasi: 6 Pa/V
	Keluaran tambahan	Sensor suhu: [-40 ; +110]°C, 10 mV/°C, ±0,2 °C Sensor tekanan atmosfer: [150 ; 1150] hPa, 1 mV/Pa Stabilitas offset: 0,25% skala penuh / Ketidakpastian: 1,5% skala penuh
ANALOG HOOD	Rentang keluaran	24 Vpp
	Jenis keluaran	Diferensial (simetris)
	Impedansi keluaran	2 × 50 Ω
	Rentang dinamis	Keluaran P1: ±12000 Pa Keluaran P2: ±105000 Pa
	Kebutuhan daya	12 V DC (7 – 20 V), 380 mW
SPESIFIKASI LINGKUNGAN	Suhu operasi	-20°C hingga +50°C
	Suhu penyimpanan	-30°C hingga +70°C
	Sensitivitas seismik	< 30 Pa/m·s⁻²
	Tingkat perlindungan	CEI 60529 – IP67 (dengan saluran akustik tertutup)
	Guncangan / Jatuh	NF EN 60721-3-1, 2M1 (jatuh bebas, benturan, guncangan)
	Transportasi	NF EN 60721-3-2, 2M3 (getaran)
	EMC	NF EN 55024 kelas A & B (imunitas) NF EN 55022 kelas B (emisi)
KARAKTERISTIK FISIK	Berat	3 kg
	Diameter	110 mm
	Tinggi	140 mm
