Description
PRINSIP OPERASI

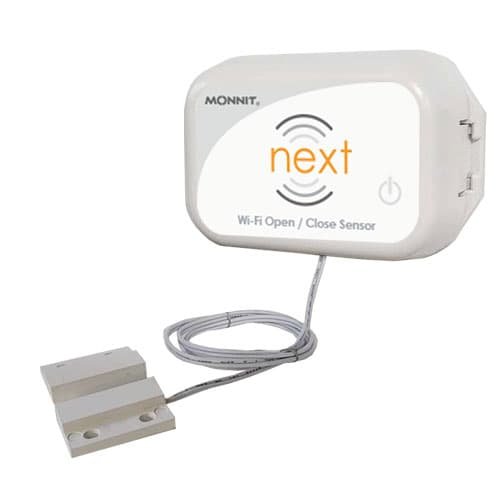

Sensor Terbuka-Tertutup Next menggunakan sakelar magnetik eksternal untuk mendeteksi keberadaan atau penghilangan magnet pemicu. Ketika status deteksi sensor berubah, komunikasi nirkabel segera dikirim ke iMonnit melalui Wi-Fi. Komunikasi dapat dikonfigurasi untuk dikirim secara mendesak atau sebagai notifikasi kesadaran ketika:
- Magnet Hadir
- Magnet Tidak Hadir
- Perubahan Status
Jika komunikasi tidak ditandai mendesak, data akan dikirim melalui Wi-Fi pada interval waktu yang ditentukan pengguna atau Heartbeat.
CONTOH APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain pemantauan pintu dan jendela, kabinet dan loker, kontainer dengan tutup, lemari server IT, pintu freezer dan cooler, serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR UTAMA
- Mendeteksi ketika pintu atau jendela diakses
- Menggunakan sakelar deteksi magnetik
- Celah operasi hingga 19 mm (0,75 inci)
- Panjang kabel: 482 mm (19 inci)
- Terminasi kabel: Sakelar magnetik
- Mencatat data jika jaringan Wi-Fi terganggu
FITUR SENSOR WI-FI NEXT MONNIT
Sensor Wi-Fi Next Monnit memiliki jangkauan nirkabel 125 kaki menembus lima dinding atau 500 kaki dalam garis pandang, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan. Daya disuplai oleh dua baterai AA 1,5V yang dapat diganti dan sudah termasuk dalam paket.
Komunikasi menggunakan standar 802.11b/g/n pada frekuensi 2,412 hingga 2,484 GHz. Keamanan Wi-Fi mendukung OPEN, WPA, WPA2, dan WPA3. Penyediaan Wi-Fi (Wi-Fi Provisioning) dilakukan melalui Bluetooth® menggunakan aplikasi yang disediakan. Data sensor tersedia di iMonnit setelah Wi-Fi berhasil dikonfigurasi.
Sensor ini memiliki manajemen daya terbaik di kelasnya untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia. Data dapat dicatat hingga 4.096 pembacaan jika koneksi Wi-Fi terputus, dengan data tersimpan dalam flash non-volatil yang bertahan melalui siklus daya. Dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor mendukung pembaruan over-the-air untuk memastikan sensor tetap relevan di masa depan. Terdapat Tombol Daya/Utilitas yang berfungsi untuk menghidupkan/mematikan sensor, memicu transmisi data, mengubah mode operasi, dan sebagainya (lihat panduan untuk deskripsi lengkap perilaku Tombol/LED). Indikator LED menampilkan status dan aktivitas sensor.
Tersedia layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengatur peringatan yang dikirim melalui teks dan email.
Sensor melaporkan titik data: Terbuka atau Tertutup.
SPESIFIKASI TEKNIS
SPESIFIKASI KABEL DETEKSI
| Parameter | Spesifikasi |
|---|---|
| Sakelar Magnetik | SPST-N/O, ABS (putih) |
| Magnet | Kuat, sensitif dalam jarak 20 mm, dengan perekat di bagian belakang |
| Dimensi Magnet | Lihat bagian Dimensi Magnet di bawah |
| Celah Operasi | Hingga 20 mm (0,78 inci) |
| Panjang Kabel Standar | 482 mm (19 inci) |
| Jumlah Kabel | 2 konduktor |
| Ukuran Kabel | 24 AWG |
| Material Konduktor | Tembaga Terpilin 7/32 |
| Insulasi | PVC, 0,016 in. (Putih) |
| Pelindung | Tidak ada |
| Diameter Kabel | 1,33 x 2,9 mm (0,053 x 0,114 inci) |
| Rating Suhu | -20°C hingga 80°C (-4°F hingga 176°F) |
| Rating Tegangan | 300 V Maksimal |
| Catatan Penting | Rating kabel umum saja, jangan pernah memberikan energi pada kabel dengan tegangan atau arus apa pun |
SPESIFIKASI WI-FI
| Parameter | Spesifikasi |
|---|---|
| Protokol Nirkabel | 802.11b/g/n |
| Jangkauan Nirkabel | 125 kaki menembus lima dinding atau 500 kaki dalam garis pandang |
| Pita Frekuensi | 2,412 hingga 2,484 GHz |
| Keamanan | Wi-Fi: Open, WPA, WPA2, WPA3<br>Penyediaan melalui Bluetooth® menggunakan aplikasi yang disediakan Monnit |
| Pengaturan Jaringan | DHCP/DNS Otomatis atau Statis |
| Laju Data | Dikonfigurasi otomatis ke laju terbaik untuk jangkauan maksimum |
SPESIFIKASI NEXT
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Data mencatat 4.000 hingga 4.096 pembacaan jika koneksi Wi-Fi terputus |
| Keamanan Data Tambahan | Advanced Encryption Standard (AES)-128 Cipher Block Chaining |
| LED | RGB (Menunjukkan status dan aktivitas) |
| Tombol Daya/Utilitas | Taktil (Menghidupkan/mematikan perangkat, memicu transmisi data, mengubah mode operasi, dll.) |
Catatan: Untuk deskripsi lengkap perilaku Tombol/LED, lihat Panduan Informasi Umum Sensor Next.
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,3 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 9.144 m (-100 hingga 30.000 ft) |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
| Rentang Suhu Operasi (sirkuit papan) | -18°C hingga +55°C (-0,4°F hingga +131°F) |
| Rentang Suhu Baterai Optimal (AA) | +10°C hingga +50°C (+50°F hingga +122°F) |
| Berat | 77 g (2,73 oz) |
SERTIFIKASI
| Jenis | Nomor Sertifikasi |
|---|---|
| FCC ID | 2AC7Z-ESPC3MINII |
| CE ID | 0370-RED-5082 |
| IC | 21098-ESPC3MINI1 |
SPESIFIKASI TEKNIS MEKANIKAL
SPESIFIKASI ENKLOSUR
| Komponen | Spesifikasi |
|---|---|
| Material Enklosur: | |
| – Housing | Acrylonitrile Butadiene Styrene (ABS) |
| – Grommet/Plug | Thermoplastic Elastomer (TPE) |
| Sekrup Enklosur x 2 | Kepala datar, ukuran sekrup #4, panjang 0,5 inci, Phillips, ujung tumpul, ulir ganda jarak tinggi-rendah, baja berlapis seng |
| Sekrup Pemasangan x 2 | #7 x 7/16, Phillips, kepala pan, baja berlapis fosfat hitam |
| Magnet (opsional) x 4 | Diameter 1/2 inci x tebal 1/16 inci, kutub pada permukaan datar, magnet tanah jarang neodymium (NDFeB) super kuat, gaya tarik perkiraan: 3 lbs (grade N42), lapisan tiga lapis nikel-tembaga-nikel untuk perlindungan korosi<br>Catatan: Gaya tarik gabungan adalah 12 lbs |
REKOMENDASI SEKRUP PEMASANGAN KHUSUS
| Parameter | Spesifikasi |
|---|---|
| Diameter Kepala Maksimal | 8 mm (5/16 inci) |
| Diameter Kepala Minimal | 6,5 mm (1/4 inci) |
| Tinggi Kepala Maksimal | 2,54 mm (0,1 inci) |
| Diameter Batang Maksimal | 4,75 mm (3/16 inci) |

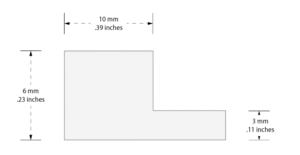

DIMENSI MAGNET

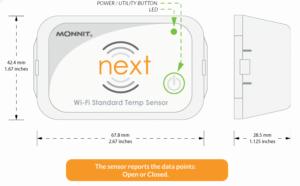

ENKLOSUR NEXT
CATATAN PENGGUNAAN
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi dalam lingkungan biasa dengan suhu ruangan normal, kelembaban, dan tekanan atmosfer yang normal. Jangan menggunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat merusak karakteristik produk dan menyebabkan kegagalan serta kerusakan: lingkungan dengan gas korosif atau gas penghilang oksigen seperti gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dan sebagainya; lingkungan dengan gas yang mudah menguap atau mudah terbakar; kondisi berdebu; lingkungan bertekanan rendah atau bertekanan tinggi; lokasi basah atau terlalu lembab; tempat dengan air laut, minyak, cairan kimia, atau pelarut organik; tempat dengan getaran yang sangat kuat; dan tempat lain di mana kondisi berbahaya serupa ada.
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
