Description
FITUR UTAMA
- Rentang Pengukuran: 0% hingga 100%
- Tingkat di bawah 8% ditampilkan sebagai Kosong
- Tingkat di atas 80% ditampilkan sebagai Penuh
- Resolusi: 1%
PRINSIP OPERASI
Monitor Tingkat Tangki Propana ALTA mengukur persentase volumetrik propana dalam lingkungan yang tertutup pada interval waktu yang dapat dikonfigurasi pengguna atau Heartbeat. Di dalam tangki, magnet yang terpasang pada pelampung apung bergerak mengikuti tingkat propana. Pengukur pasangan dipasang di bagian luar monitor tingkat magnetik. Pada setiap Heartbeat, monitor pengukur menghasilkan tegangan yang proporsional dengan medan magnet yang terdeteksi. Monitor ini mengubah tegangan yang terdeteksi menjadi persentase berdasarkan volume wadah. Pengukuran ini kemudian dikirim ke gateway, sehingga data tersebut dapat diakses di iMonnit atau layanan data yang disetujui lainnya.
PERINGATAN: JANGAN mencoba mengubah dial sendiri jika Anda tidak memiliki dial yang kompatibel dengan R3D. Silakan hubungi pemasok propana Anda dan minta dial pengganti yang mendukung standar R3D. Pengukur pelampung di dalam tangki tidak perlu diganti, hanya dial plastik yang melaporkan tingkat propana di dalam tangki.
CONTOH APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain pemantauan tingkat propana serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR ALTA DARI MONNIT
Sensor ALTA Monnit menawarkan jangkauan nirkabel lebih dari 2.000 kaki yang dapat menembus lebih dari 18 dinding, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway yang digunakan. Sensor ini menggunakan teknologi Frequency-Hopping Spread Spectrum (FHSS) yang memberikan kekebalan interferensi terbaik di kelasnya serta manajemen daya terbaik untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia.
Keamanan data dijamin melalui Encrypt-RF® Security yang menggunakan Diffie-Hellman Key Exchange ditambah dengan Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor. Sensor dapat mencatat 2.000 hingga 4.000 pembacaan jika koneksi gateway terputus, dengan data tersimpan dalam flash non-volatil yang bertahan meskipun siklus daya dimatikan. Sebagai contoh, dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor ini juga mendukung pembaruan otomatis firmware sensor melalui udara (over-the-air), yang memastikan sensor tetap relevan di masa depan. Tersedia pula layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS, email, dan panggilan suara.
SPESIFIKASI TEKNIS
SPESIFIKASI MONITOR TINGKAT
| Parameter | Spesifikasi |
|---|---|
| Rentang Pengukuran | 0 hingga 100%<br>- Di bawah 8% dianggap kosong<br>- Di atas 80% dianggap penuh |
| Resolusi Pengukuran | 1% |
| Akurasi Pengukuran | +/- 10% |
| Panjang Kabel | 6 kaki (1,8 m) |
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatil, bertahan melalui siklus daya):<br>- Heartbeat 10 menit = ~22 hari<br>- Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki menembus 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 9.144 m (-100 hingga 30.000 ft) |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
SERTIFIKASI
| Frekuensi | Sertifikasi dan Standar |
|---|---|
| Sensor 900 MHz | FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1 |
| Sensor 868 dan 433 MHz | Diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645 |
| Semua Sensor | Diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), sesuai dengan IEC 63000:2016/AMD1:2022 |
INFORMASI PENGUKUR R3D
Monitor Tingkat Propana ALTA mendukung Pengukur R3D Jr. dan Sr. Monitor tingkat Monnit tidak mendukung apa pun di luar spesifikasi ini.

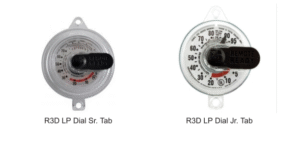

JENIS PENGUKUR R3D
| Jenis Dial | Tipe Tangki |
|---|---|
| R3D LP Dial Sr. Tab | Sr. Snap-On |
| R3D LP Dial Jr. Tab | Jr. Horizontal, Jr. Vertical DOT Jr. Below Ground |
Informasi mendetail mengenai pengukur R3D dapat dilihat pada diagram yang tersedia dalam dokumentasi lengkap produk.
SPESIFIKASI TEKNIS BERDASARKAN TIPE SENSOR

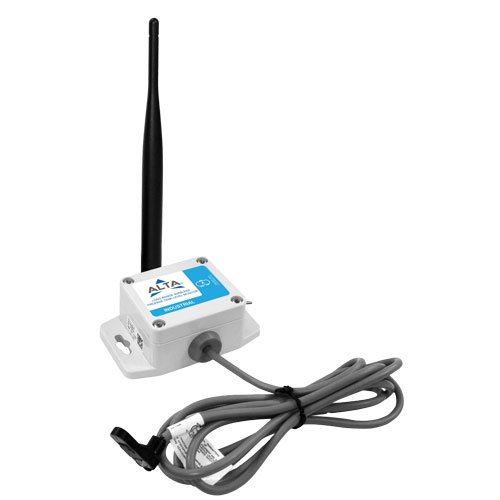

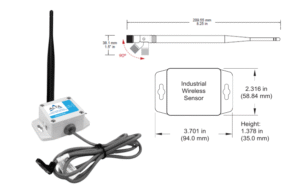

SPESIFIKASI PENGUKUR TINGKAT TANGKI PROPANA NIRKABEL ALTA® INDUSTRIAL
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,6V AA Lithium Thionyl Chloride, 1500mAh, terpasang sebelumnya |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Rentang Suhu Operasi | -25°C hingga 80°C (-13°F hingga 176°F) |
| Kelembaban Operasi | 5 hingga 95% RH (non-kondensasi) |
| Jenis Antena Nirkabel | Dipole tahan air gelombang 1/2 dengan konektor RP-SMA dan leher berputar<br>dBi: 3,0 (900/868MHz) atau 2,5 (433 MHz)<br>Panjang: 8,27″ (210mm) (900/868MHz) atau 7,68″ (195mm) (433 MHz)<br>Diameter pada titik terlebar: 0,55″ (14mm) |
| Berat | 4,7 ons (1 g) |
| Rating Enklosur | NEMA 1, 2, 4, 4x, 12, dan 13 rated, tersegel, dan tahan cuaca |
| Rating UL | Terdaftar UL sesuai spesifikasi UL508-4x (File E194432) |
| Catatan Penting | Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |
DATA YANG DILAPORKAN SENSOR
Sensor melaporkan hal-hal berikut:
- Persentase volumetrik tingkat propana dalam tangki
- Suhu dalam °C atau °F
- Persentase Kelembaban Relatif (RH)
CATATAN PENGGUNAAN
SENSOR TINGKAT INDUSTRI
Sensor industri Monnit dilengkapi dengan enklosur dengan rating NEMA Tipe 1, 2, 4, 4X, 12, dan 13 yang andal dan tahan cuaca. Enklosur dengan rating NEMA kami dirancang untuk penggunaan dalam ruangan atau luar ruangan dan melindungi sirkuit sensor terhadap masuknya benda asing padat seperti debu dan efek merusak dari air.
Enklosur ini aman dari kotoran yang jatuh, melindungi terhadap debu yang tertiup angin, melindungi terhadap hujan, hujan es, salju, percikan air, dan air yang diarahkan dengan selang, memiliki tingkat ketahanan korosi yang meningkat, dan akan tetap tidak rusak meskipun terbentuk es pada enklosur.
