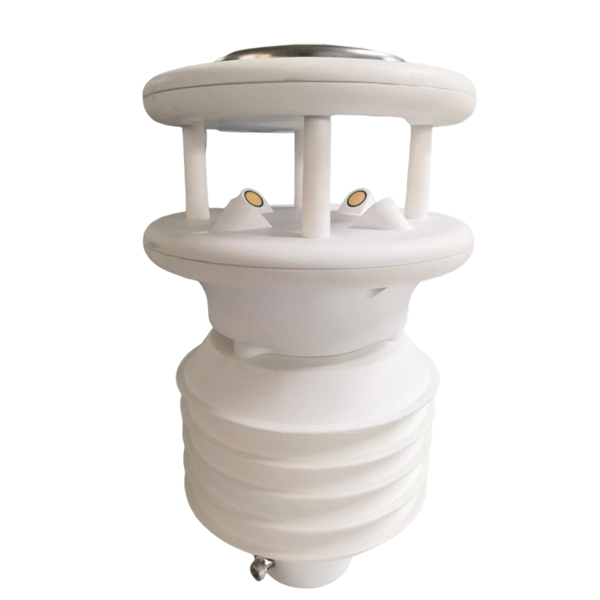

Sensor Pemantau Cuaca NiuBoL All-in-One Multi-Parameter Ultrasonic Weather Station RS485 Modbus Sensor

Description

Parameter teknis sensor  Stasiun Cuaca Ultrasonik All-in-One：

Supply Voltage	DC 9-24V
Signal output	RS485
Communication protocol	MODBUS protocol
Baud rate	9600 bps
Average power consumption	0.4W (without dust sensor)/1W (with dust sensor)
Working Temperature	-40-80°C
Working Humidity	0-95%RH
Protection Class	IP65

Parameter teknis Stasiun Cuaca：

Range	Accuracy	Resolution
Wind speed	0～60m/s	±0.3+3%FS	0.01m/s
Wind direction	0～359°	±3°	1°
Temperature	-40～80℃	±0.5℃	0.1℃
Humidity	0～100%RH	±5%RH	0.1RH
Barometric Pressure	10～1100hPa	±1.5hPa	0.1hPa
PM2.5	0～1000ug/m3	±10%	1ug/m3
PM10	0～2000ug/m3	±10%	1ug/m3
Noise	30～130dB	±5dB	0.1dB
Illumination	0～200000Lux	±7%	10Lux
Rainfall	0～8mm/min	±10%	0.01mm
Solar radiation	0～1500W/m2	±10%	1W/m2



Prinsip Kerja Sensor Cuaca Ultrasonik All-in-One

Prinsip deteksi kecepatan angin adalah mengukur waktu transmisi ultrasonik dari sensor N ke sensor S dan membandingkannya dengan waktu transmisi dari sensor S ke sensor N. Demikian pula, bandingkan waktu ultrasonik dari W ke E dan E ke W. (N = Utara, S = Selatan). (N = Utara, S = Selatan, E = Timur, W = Barat) Misalnya, jika angin bertiup dari utara, waktu transmisi gelombang ultrasonik dari N ke S akan lebih pendek daripada dari S ke N, dan waktu dari W dan E akan sama dengan waktu transmisi E ke W. Dengan menghitung perbedaan waktu transmisi gelombang ultrasonik antara dua titik, kecepatan angin dan arah angin dapat dihitung. Perhitungan ini tidak terkait dengan faktor-faktor lain seperti suhu.

Sensor hujan menggunakan pemantauan hujan kinetik keramik piezoelektrik, yang mengenali tetesan hujan berdasarkan kekuatan jatuhnya, dan memantau segala jenis hujan, mulai dari hujan ringan hingga lebat, mengukur setiap tetesan hujan, dan dengan demikian menghitung jumlah curah hujan. Selama proses pendaratan, tetesan hujan dipengaruhi oleh berat tetesan hujan dan hambatan udara, dan mencapai tanah dengan kecepatan konstan. Berdasarkan hukum P=mv, pengukuran tumbukan dapat diturunkan dari berat tetesan hujan, dan dengan demikian jumlah curah hujan yang terus-menerus.



Tindakan Pencegahan Pemasangan Stasiun Cuaca Ultrasonik All-in-One

Sensor multi-faktor terintegrasi ultrasonik dapat memenuhi sejumlah spesifikasi dan dapat digunakan di berbagai lingkungan di seluruh dunia, tanpa memerlukan pemeliharaan atau kalibrasi yang rumit di lapangan.

1. Periksa secara berkala untuk memastikan bahwa sensor tidak terganggu oleh peralatan operasi lain seperti pemancar radio/radar, mesin kapal, motor, dll;

2. Jangan memasang pada permukaan datar dengan perangkat pemindai radar apa pun, harus dijaga jarak minimal 2 meter;

3. Disarankan untuk menjaga jarak dari beberapa antena penerima radio di sekitarnya;

3. Posisi pemasangan harus jauh dari sumber getaran;

4. gunakan kabel yang direkomendasikan oleh perusahaan kami;

5. Jika kabel terpotong dan tidak tersambung dengan benar, atau pelindung kabel tidak tersambung dengan benar, cukup sambungkan kabel sesuai dengan petunjuk panduan pemasangan;

6. Pastikan peralatan mendapatkan pasokan daya yang terus menerus selama beroperasi;

7. Hindari benda-benda yang terdampar di sekitar bangunan seperti pohon, tiang listrik, gedung tinggi, dan lain-lain, yang dapat mempengaruhi keakuratan alat ukur arah dan kecepatan angin ultrasonik;

Organisasi Meteorologi Dunia memberikan saran berikut:

1. Standar pemasangan instrumen meteorologi: 10 meter di atas permukaan tanah pada area terbuka; area terbuka didefinisikan sebagai 10 meter di atas ketinggian setiap penghalang instrumen meteorologi;

2. Jika dipasang pada bangunan, tinggi teoritis pemasangan instrumen meteorologi harus 1,5 kali tinggi bangunan;

3. Jika dipasang pada tiang, menara, atau cabang tiang, panjang tiang atau cabang harus dua kali diameter atau diagonal minimum menara. Tiang harus dipasang di sisi yang menghadap arah angin;

Metode Pemasangan Stasiun Cuaca Ultrasonik All-in-One

Metode instalasinya adalah sebagai berikut:

Penempatan: umumnya unit dipasang pada tabung pemasangan vertikal untuk memastikan bahwa pengukuran dilakukan pada bidang horizontal yang sama;

Penjajaran: detektor harus dipasang dengan titik penunjuk mengarah ke utara sebelum dipasang.

Catatan: Idealnya, gunakan kompas standar untuk menentukan arah kutub utara geografis selama pemasangan dan menjaga instrumen mengarah ke utara pada arah yang sama dengan kompas;

Pemasangan: Tabung pemasangan memerlukan 3 lubang yang diberi jarak sama, memasang sekrup M5, yang diposisikan 7,5 mm dari atas tabung, dan melewatkan kabel melalui tabung pemasangan;

CATATAN: Pengguna harus memasang kabel dengan benar. Steker dapat dihubungkan ke steker unit dengan memutar steker dan mendorongnya perlahan ke dalam. Setelah steker terpasang, steker dapat dikunci dengan memutar selongsong luar searah jarum jam. Perangkat dapat dipasang ke tabung pemasangan menggunakan 3 sekrup baja tahan karat. Pelanggan harus memastikan bahwa unit dipasang di area terbuka agar bangunan di sekitarnya tidak menghalangi aliran udara atau menyebabkan flokulasi. Jangan memasang unit di dekat radar atau pemancar radio.
