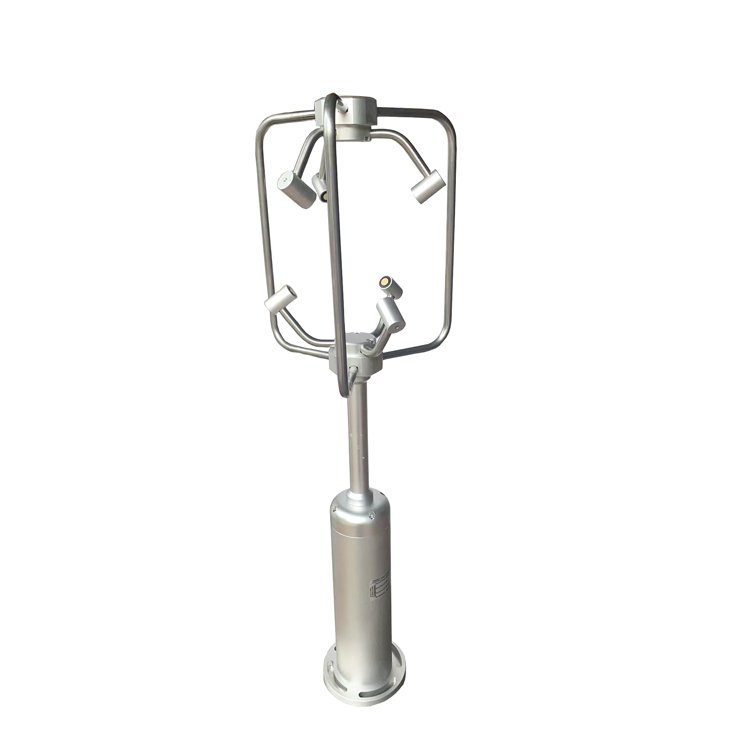

Sensor Pemantau Cuaca NiuBoL NBL-W-3D-UWDS 3D Ultrasonic Anemometer

Description

Prinsip kerja Anemometer Ultrasonik 3D

Jarak antara tiga pasang transduser ultrasonik ditetapkan, rangkaian transceiver transduser dikontrol agar beberapa pasang transduser memancarkan dan menerima gelombang ultrasonik secara berurutan. Waktu terbang ultrasonik diukur dalam arah angin ke bawah dan ke arah angin ke atas, dan komponen kecepatan angin dalam tiga arah diperoleh melalui hubungan antara kecepatan angin dan waktu terbang. Kecepatan angin total diperoleh dari prinsip sintesis vektor. Arah angin horizontal ditentukan berdasarkan komponen kecepatan angin pada bidang horizontal, dan arah angin vertikal ditentukan berdasarkan komponen kecepatan angin pada bidang vertikal.

Parameter teknis Anemometer Ultrasonik 3D

Supply voltage	DC 9-24V
Signal output	RS485
Communication protocol	Standard MODBUS protocol
Baud rate	9600 bps
Average power consumption	2W
Operating Temperature	-40-80℃
Operating Humidity	0-100%RH
Protection class	IP66

Elemen pemantauan kecepatan angin sintetis, arah angin horizontal, arah angin vertikal, kecepatan angin vektor sumbu X/Y/Z

Element	Range	Accuracy	Resolution
Synthesized wind speed	0～60m/s	±(0.5+3%FS)	0.01m/s
Horizontal wind direction	0～359°	±3°	1°
Vertical wind direction	-90～90°	±3°	1°
X-axis wind speed	-60～60m/s	±(0.5+3%FS)	0.01m/s
Y-axis wind speed	-60～60m/s	±(0.5+3%FS)	0.01m/s
Z-axis wind speed	-60～60m/s	±(0.5+3%FS)	0.01m/s

Metode pengkabelan Anemometer Ultrasonik 3D

(1) Jika Anda dilengkapi dengan kolektor yang diproduksi oleh perusahaan kami, Anda dapat langsung menggunakan kabel sensor untuk menghubungkan sensor dengan antarmuka yang sesuai pada kolektor.

(2) Jika sensor dibeli secara terpisah, kabel sensor didefinisikan sebagai berikut:

Wire Color	Definition
Red	Power Input Positive
Black	Power Input Negative
Yellow	RS485+
Blue	RS485-

Catatan: Label kabel pada kabel komunikasi akan berlaku.

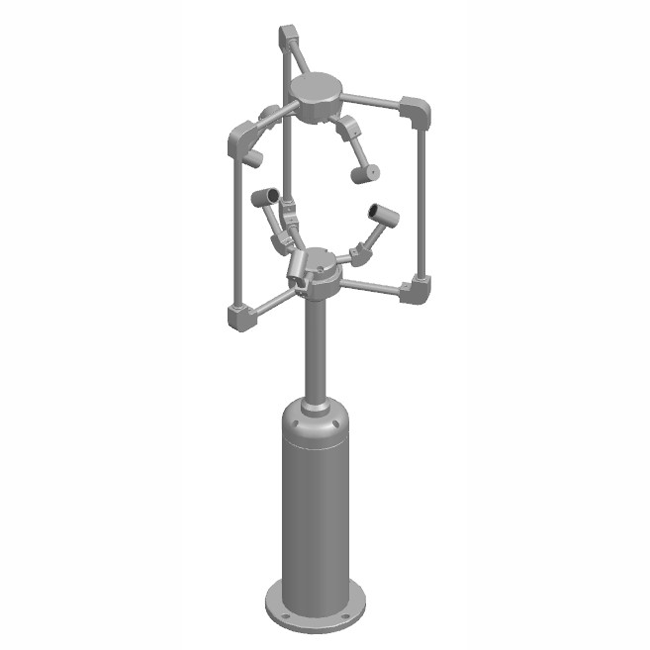

Ukuran struktur Anemometer Ultrasonik 3D:

Pemasangan pengukur kecepatan angin dan arah angin ultrasonik tiga dimensi Catatan

Sensor kecepatan angin ultrasonik dapat memenuhi sejumlah spesifikasi, dapat digunakan di berbagai lingkungan di seluruh dunia, lapangan tidak perlu melakukan pemeliharaan dan kalibrasi yang rumit.

Ø Pasang di bagian atas kolom jika memungkinkan;

Ø merekomendasikan ketinggian pemasangan minimal 2 meter di atas tanah;

Ø Area di sekitar sensor harus kosong dan bebas dari penghalang.

Ø Pastikan perangkat ditenagai oleh catu daya terus-menerus selama pengoperasian;

Ø Hindari benda-benda yang terdampar di sekitar bangunan seperti pohon, tiang listrik, gedung tinggi, dan lain-lain. Benda-benda tersebut dapat mempengaruhi keakuratan alat ukur kecepatan dan arah angin ultrasonik.

Organisasi Meteorologi Dunia memberikan saran berikut:

Ø Kriteria pemasangan alat pengukur cuaca: 10 meter di atas permukaan tanah di area terbuka; area terbuka didefinisikan sebagai 10 meter di atas ketinggian setiap penghalang yang menghalangi alat pengukur cuaca;

Ø Jika dipasang pada bangunan, tinggi pemasangan instrumen meteorologi secara teoritis harus 1,5 kali tinggi bangunan;

Ø Jika dipasang pada tiang, menara, atau cabang tiang, panjang tiang atau cabang harus dua kali diameter atau diagonal minimum menara. Tiang harus dipasang di sisi yang menghadap arah angin;

Metode Pemasangan Anemometer Ultrasonik 3D

Penempatan: Bagian atas anemometer ditandai dengan tanda indikator yang menunjukkan fase 0° instrumen, dan digunakan sebagai titik awal dengan penambahan searah jarum jam dari 0 hingga 360°. Untuk memastikan instrumen terpasang dengan benar, sebelum memasangnya, perlu menggunakan alat ukur arah presisi untuk menentukan arah tetap sebagai referensi, yang akan digunakan untuk menentukan orientasi pemasangan. (Biasanya, arah utara dipilih untuk pemasangan).

Pemasangan: Perangkat dapat dipasang pada braket pemasangan dengan 4 baut dan mur baja tahan karat. Steker penerbangan terhubung ke konektor di bagian bawah unit. Setelah steker terhubung, putar selongsong luar searah jarum jam untuk mengunci steker. Pengguna harus memasang kabel dengan benar.

CATATAN: Pelanggan harus memastikan unit dipasang di area terbuka agar bangunan di sekitarnya tidak menghalangi aliran udara atau menyebabkan flokulasi. Jangan memasang unit di dekat radar atau pemancar radio.

CATATAN: Perusahaan kami selalu melakukan penemuan, penelitian, dan pengembangan dan kami berhak melakukan peningkatan kinerja dan desain tanpa pemberitahuan sebelumnya.
