Prinsip Kerja Sensor Cuaca Ultrasonik 5-in-1
Kecepatan dan Arah Angin
Sensor ini mengukur kecepatan dan arah angin menggunakan teknologi ultrasonik, menghitung selisih waktu gelombang ultrasonik yang merambat antara sensor Utara-Selatan (NS) dan Timur-Barat (EW). Misalnya, ketika angin bertiup dari utara, waktu transmisi dari Utara ke Selatan lebih pendek daripada dari Selatan ke Utara, sementara waktu EW tetap sama. Selisih waktu ini memungkinkan perhitungan kecepatan dan arah angin yang presisi, tanpa terpengaruh oleh faktor eksternal seperti suhu.
Spesifikasi
| Supply Voltage | DC 12-24V |
| Signal output | RS485 |
| Communication protocol | MODBUS protocol |
| Baud rate | 9600 bps |
| Average power consumption | 0.4W (without dust sensor)/1W (with dust sensor) |
| Working Temperature | -40-80°C |
| Working Humidity | 0-95%RH |
| Protection Class | IP65 |
Parameter Teknis Untuk Weather Stations Sensors ：
| Factor name | Range | Accuracy | Resolution |
| Wind speed | 0～60m/s | ±0.3+3%FS | 0.01m/s |
| Wind direction | 0～359° | ±3° | 1° |
| Temperature | -40～80℃ | ±0.5℃ | 0.1℃ |
| Humidity | 0～100%RH | ±5%RH | 0.1RH |
| Barometric Pressure | 10～1100hPa | ±1.5hPa | 0.1hPa |
Petunjuk Pengkabelan Sensor Cuaca Ultrasonik 5-in-1
1. Menggunakan Data Logger yang Disediakan:
– Hubungkan sensor ke antarmuka yang sesuai pada pencatat data menggunakan kabel sensor yang disediakan.
2. Pengkabelan Sensor Mandiri:
– Merah: Input daya positif
– Hitam: Input daya negatif
– Kuning: RS485+
– Biru: RS485-
– Catatan: Selalu lihat label kabel pada kabel komunikasi untuk akurasi.
Panduan Pemasangan Sensor Cuaca Ultrasonik 5-in-1
Metode Instalasi
1. Penempatan:
– Pasang sensor pada tiang vertikal untuk memastikan pengukuran dilakukan pada tingkat horizontal yang sama.
2. Penyelarasan:
– Gunakan kompas standar untuk menentukan utara geografis dan sejajarkan penanda utara sensor sebagaimana mestinya.
3. Pemasangan:
– Tiang pemasangan memerlukan tiga lubang sekrup M5 yang berjarak sama, diposisikan 7,5 mm dari atas.
– Masukkan kabel melalui tiang, pastikan pelepasan tegangannya tepat.
– Hubungkan steker ke sensor dengan memutar dan mengunci selongsong luar searah jarum jam.
– Amankan sensor ke tiang menggunakan tiga sekrup baja tahan karat.
4. Pemilihan Lokasi:
– Pasang di area terbuka untuk menghindari hambatan aliran udara atau turbulensi yang disebabkan oleh bangunan, pohon, atau tiang.
– Jaga jarak minimal 2 meter dari radar atau perangkat transmisi radio.
Tindakan Pencegahan Pemasangan Sensor Cuaca Ultrasonik 5-in-1
– Periksa sensor secara teratur untuk memastikannya tidak terganggu oleh peralatan terdekat seperti radio, radar, mesin, atau motor.
– Jaga jarak aman dari antena penerima radio.
– Hindari pemasangan di dekat sumber getaran.
– Gunakan kabel yang direkomendasikan dan pastikan pelindungan dan sambungan yang tepat.
– Pastikan pasokan daya terus menerus selama pengoperasian.
– Hindari aliran udara turbulen dari struktur terdekat untuk menjaga akurasi pengukuran.
Aplikasi dan Nilai Sensor Cuaca Ultrasonik 5-in-1

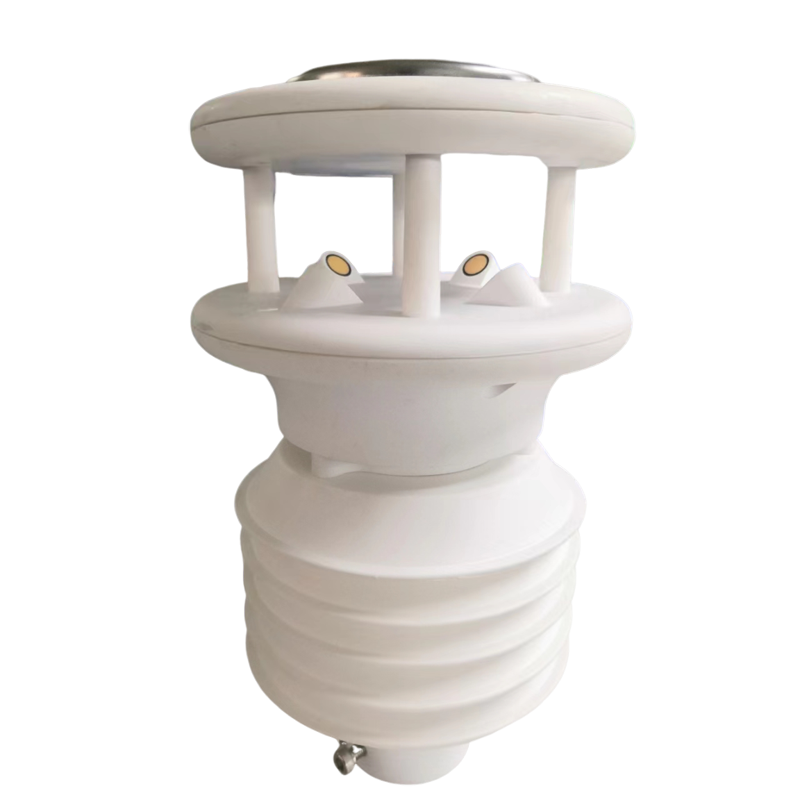

Sensor cuaca ultrasonik 5-in-1 NBL-W-51GUWS adalah solusi pemantauan lingkungan presisi tinggi dengan perawatan rendah yang cocok untuk berbagai kondisi lingkungan yang keras. Ideal untuk:
– Meteorologi: Menyediakan data akurat untuk prakiraan cuaca dan penelitian iklim.
– Pemantauan Lingkungan: Melacak kualitas udara dan parameter cuaca untuk pengendalian polusi dan studi ekologi.
– Penerbangan dan Maritim: Memastikan operasi yang aman di bandara dan pelabuhan dengan data angin dan cuaca waktu nyata.
– Pertanian dan Industri: Mendukung pertanian presisi dan proses industri dengan memantau kondisi lingkungan.
– Transportasi: Meningkatkan keselamatan dan efisiensi dalam sistem manajemen lalu lintas.
– Laboratorium: Menyediakan data yang dapat diandalkan untuk eksperimen dan penelitian ilmiah.
Tanpa memerlukan pemeliharaan atau kalibrasi yang rumit, sensor ini mudah digunakan dan mudah beradaptasi, menyediakan data berkualitas tinggi dan stabil untuk pengambilan keputusan penting.
Manfaat Utama Sensor Cuaca Ultrasonik 5-in-1
– Presisi Tinggi: Pengukuran akurat dengan gangguan lingkungan minimal.
– Desain Kuat: Berperingkat IP65, cocok untuk kondisi ekstrem dari -40°C hingga 80°C.
– Integrasi Serbaguna: Add-on opsional untuk PM2.5, PM10, kebisingan, radiasi, dan curah hujan.
– Pemasangan Mudah: Pengaturan mudah, tidak perlu kalibrasi sering.
– Aplikasi Luas: Memenuhi kebutuhan meteorologi, industri, pertanian, dan banyak lagi.
Sensor cuaca ultrasonik 5-in-1 NBL-W-51GUWS adalah perangkat digital presisi tinggi yang mengukur kecepatan angin, arah angin, suhu, kelembapan, dan tekanan, dengan parameter opsional PM2.5, PM10, dan parameter lainnya. Menggunakan teknologi ultrasonik untuk pengukuran angin, sensor ini menawarkan akurasi tinggi dan ketahanan interferensi yang kuat. Dengan peringkat IP65, sensor ini beroperasi dengan andal di lingkungan yang keras (-40°C hingga 80°C) dan memiliki konsumsi daya yang rendah (0,4W/1W). Mendukung keluaran RS485 dan protokol MODBUS, sensor ini mudah dipasang dan membutuhkan perawatan minimal. Ideal untuk meteorologi, pemantauan lingkungan, penerbangan, pertanian, dan transportasi, desainnya yang terintegrasi dan tahan lama memastikan data yang andal untuk pengambilan keputusan yang tepat.
