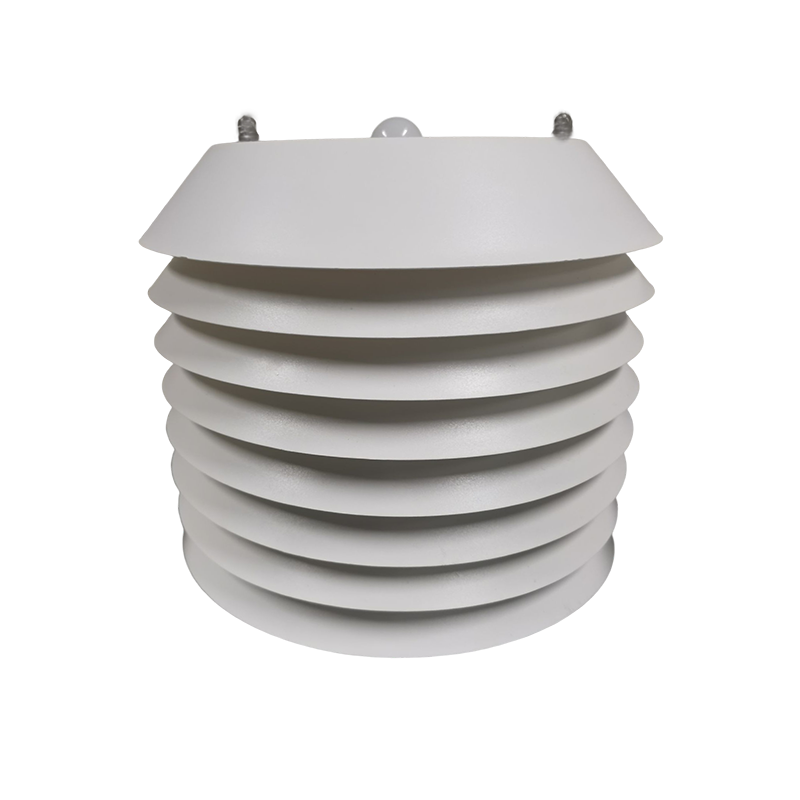

Sensor Pemantau Cuaca NiuBol NBL-W-THPLC Temp, Humidity, Pressure, Illuminance, CO2 Integrated Sensor

Description

PARAMETER TEKNIS

Jenis	Rentang Pengukuran	Akurasi	Resolusi
Suhu	-50～100℃	±0.5℃	0.1℃
Kelembaban	0～100%RH	±5%RH	0.1%RH
Tekanan	10～1100hPa	±0.3hPa	0.1hPa
Iluminasi	0-200000Lux	±7%	10 Lux
CO2	0～2000ppm	±(40ppm+2%F•S)	1ppm

Mode Catu Daya:

□ DC 12V
□ DC 24V
□ Lainnya

Output:

□ RS485
□ Lainnya

Resistansi Beban:

• Tipe Tegangan: RL≥1K
• Tipe Arus: RL≤300Ω

Suhu Operasional: -50℃～80℃

Kelembaban Relatif: 0～100%RH

---

METODE KONEKSI

(1) Jika dilengkapi dengan kolektor yang diproduksi oleh perusahaan kami, hubungkan sensor secara langsung ke antarmuka yang sesuai pada kolektor menggunakan kabel sensor.

(2) Jika transmitter dibeli secara terpisah, urutan kabel yang sesuai untuk transmitter adalah sebagai berikut:

Warna Kabel	Sinyal Output Komunikasi RS485
Merah	+
Hitam (Hijau)	–
Kuning	A+/TX
Biru	B-/RX

---

DIMENSI STRUKTURAL

(Lihat diagram dalam dokumen asli)

---

PROTOKOL KOMUNIKASI MODBUS-RTU

I. FORMAT PORT SERIAL

Parameter	Nilai
Bit Data	8 bits
Bit Stop	1 atau 2 bits
Bit Pemeriksaan	Tidak ada
Baud Rate	9600

Catatan: Interval antara dua komunikasi minimal 1000ms

II. FORMAT KOMUNIKASI

[1] Menulis Alamat Perangkat

Kirim: 00 10 Address CRC (5 bytes)
Balasan: 00 10 CRC (4 bytes)

Instruksi:

1. Bit alamat dari perintah baca/tulis alamat harus 00.
2. Alamat adalah 1 byte, rentang 0-255.

Contoh:
Kirim: 00 10 01 BD C0
Balasan: 00 10 00 7C

[2] Membaca Alamat Perangkat

Kirim: 00 20 CRC (4 bytes)
Balasan: 00 20 Address CRC (5 bytes)

Deskripsi: Alamat adalah 1 byte, rentang 0-255

Contoh:
Kirim: 00 20 00 68
Balasan: 00 20 01 A9 C0

[3] Membaca Data Real-Time

Kirim: Address 03 00 00 00 05 XX XX

Deskripsi:

Kode	Definisi Fungsional	Keterangan
Address	Nomor stasiun (alamat)	–
03	Kode Fungsi	–
00 00	Alamat awal	–
00 05	Titik baca	–
XX XX	Kode pemeriksaan CRC	Depan rendah belakang tinggi

Balasan: Address 03 0A QW QW SD SD QY QY ZD ZD CO2 CO2 XX XX

Deskripsi:

Kode	Definisi Fungsional	Keterangan
Address	Nomor stasiun (alamat)	–
03	Kode Fungsi	–
0A	Byte unit baca	–
QW QW	Data suhu (depan tinggi belakang rendah)	Heksadesimal
SD SD	Data kelembaban (depan tinggi belakang rendah)	Heksadesimal
QY QY	Data tekanan udara (depan tinggi belakang rendah)	Heksadesimal
ZD ZD	Data iluminasi (depan tinggi belakang rendah)	Heksadesimal
CO2 CO2	Data CO2 (depan tinggi belakang rendah)	Heksadesimal
XX XX	Kode pemeriksaan CRC	–

CONTOH PEMBACAAN:

Kirim: 01 03 00 00 00 05 85 C9
Balasan: 01 03 0A 00 FF 02 8F 28 05 00 56 02 8F F4 AF

Interpretasi Data:

• 00 FF adalah suhu atmosfer, merupakan bilangan bulat heksadesimal, dikonversi ke desimal adalah 255, yaitu nilai suhu atmosfer adalah 25.5℃.
• 02 8F adalah kelembaban atmosfer, merupakan bilangan bulat heksadesimal yang dikonversi ke desimal menjadi 655, yaitu nilai kelembaban atmosfer adalah 65.5% RH.
• 28 05 adalah tekanan atmosfer, merupakan bilangan bulat heksadesimal yang dikonversi ke desimal adalah 10245, yaitu nilai tekanan atmosfer adalah 1024.5 hPa.
• 00 56 adalah tingkat cahaya, merupakan bilangan bulat heksadesimal yang dikonversi ke desimal menjadi 86, yaitu nilai tingkat cahaya adalah 860 Lux.
• 02 8F adalah karbon dioksida, merupakan bilangan bulat heksadesimal yang dikonversi ke desimal adalah 980, yaitu nilai karbon dioksida adalah 980 PPM.

Resolusi:

• Resolusi suhu: 0.1℃
• Resolusi kelembaban: 0.1%RH
• Resolusi tekanan: 0.1hPa
• Resolusi iluminasi: 10Lux
• Resolusi CO2: 1PPM

---

LANGKAH-LANGKAH MENGHITUNG KODE CRC:

1. Register 16-bit yang telah ditetapkan adalah heksadesimal FFFF (yaitu semua bit 1). Register ini disebut register CRC.
2. Lakukan operasi XOR pada data 8-bit pertama dengan bit rendah dari register CRC 16-bit, dan tempatkan hasilnya di register CRC.
3. Geser isi register satu bit ke kanan (menuju bit rendah), isi bit tertinggi dengan 0, dan periksa bit terendah.
4. Jika bit terendah adalah 0: ulangi langkah 3 (geser lagi)
   Jika bit terendah adalah 1: lakukan operasi XOR register CRC dengan polinomial A001 (1010 0000 0000 0001).
5. Ulangi langkah 3 dan 4 hingga pergeseran kanan dilakukan 8 kali, sehingga seluruh data 8-bit diproses.
6. Ulangi langkah 2 hingga 5 untuk memproses data 8-bit berikutnya.
7. Register CRC akhir adalah kode CRC.
8. Ketika hasil CRC dimasukkan ke dalam frame informasi, bit tinggi dan rendah ditukar, dan bit rendah ditempatkan terlebih dahulu.

---

STANDAR REFERENSI

1 unit iluminasi setara dengan kecerahan 1 lilin pada jarak 1 meter.

Contoh Tingkat Iluminasi:

• Iluminasi di bawah cahaya terang pada hari cerah di musim panas: sekitar 100.000 Lux (30.000 hingga 300.000 Lux)
• Intensitas cahaya pada hari berawan: sekitar 10.000 Lux
• Intensitas cahaya saat matahari terbit dan terbenam: 300-400 Lux
• Intensitas cahaya lampu fluoresen dalam ruangan: sekitar 30～50 Lux
• Malam hari: 0.3～0.03 Lux (di bawah cahaya bulan terang); 0.003～0.007 Lux (malam yang suram)

---

PEMBERITAHUAN

1. Harap periksa apakah kemasan dalam kondisi baik, dan periksa apakah model produk sesuai dengan pemilihan.
2. Jangan menghubungkan dengan sumber daya yang aktif. Setelah pengkabelan selesai dan diperiksa, daya baru dapat dinyalakan.
3. Panjang kabel sensor akan mempengaruhi sinyal output produk. Jangan mengubah komponen atau kabel yang telah disolder secara sembarangan saat produk meninggalkan pabrik. Jika perlu mengubahnya, harap hubungi produsen.
4. Sensor adalah perangkat presisi, harap jangan membongkarnya sendiri, atau menyentuh permukaan sensor dengan benda tajam atau cairan korosif, agar tidak merusak produk.
5. Harap simpan sertifikat verifikasi dan sertifikat kualifikasi, dan kembalikan bersama dengan produk saat melakukan pemeliharaan.

---

PEMECAHAN MASALAH

1. Ketika mendeteksi output, indikator menunjukkan bahwa nilainya 0 atau tidak dalam rentang yang seharusnya. Periksa apakah ada penghalang oleh benda asing. Kolektor mungkin tidak dapat memperoleh informasi dengan benar karena masalah pengkabelan. Harap periksa apakah pengkabelan sudah benar dan kencang.
2. Jika bukan karena alasan di atas, harap hubungi produsen.
