Description
FITUR UTAMA
- Panjang kabel: 0,9 m (3′)
- Terminasi kabel: bare-wire
- Dapat diintegrasikan dengan sakelar
PRINSIP OPERASI
ALTA Wireless 5-Input Dry Contact Sensor menggunakan lima kawat input dan satu kawat ground untuk mendeteksi ketika ada kontak antara salah satu dari lima input dan kawat ground. Sensor ini dapat dengan mudah diintegrasikan ke dalam sakelar atau pelat kontak yang ada. Ketika sensor mendeteksi kontak antara salah satu dari lima input dan ground, komunikasi nirkabel segera dikirim ke gateway. Gateway akan segera mencoba mengirim pesan dengan aman ke iMonnit atau layanan data lain yang disetujui.
Sensor dapat dikonfigurasi untuk mendeteksi loop tertutup dan terbuka untuk masing-masing dari lima input, memberi peringatan jika kontak dibuat atau diputus dan pada perubahan status.
CONTOH APLIKASI
- Otomasi fasilitas dan pabrik
- Pemantauan pintu gudang
- Pemantauan pintu freezer/cooler
- Sakelar kursi forklift
- Integrasi tombol atau sakelar
- Pelacakan jalur produksi
- Aplikasi tambahan
FITUR SENSOR MONNIT ALTA
- Jangkauan nirkabel lebih dari 2.000 kaki melalui 18+ dinding¹
- Frequency-Hopping Spread Spectrum (FHSS)
- Kekebalan interferensi terbaik di kelasnya
- Manajemen daya terbaik di kelasnya untuk masa pakai baterai lebih lama²
- Keamanan Encrypt-RF® (Diffie-Hellman Key Exchange + Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor)
- Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatile, bertahan melalui siklus daya):
- Heartbeat 10 menit = ~ 22 hari
- Heartbeat 2 jam = ~ 266 hari
- Pembaruan otomatis over-the-air ke firmware sensor (future-proof)
- Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic gratis untuk mengonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS teks, email, dan panggilan suara
¹ Jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway. ² Masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya. Opsi daya lainnya juga tersedia.
SPESIFIKASI TEKNIS – PERSYARATAN DETEKSI
| Parameter | Spesifikasi |
|---|---|
| Impedansi Input | 2,5 MΩ |
| Impedansi Medium Maksimum | 900,0 kΩ¹ |
¹ Resistansi antara ujung probe konduktif harus kurang dari ini untuk memastikan deteksi.

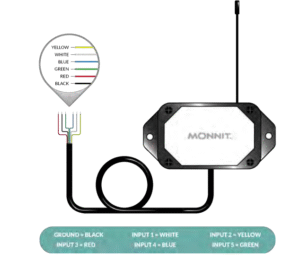

SPESIFIKASI KABEL
| Parameter | Spesifikasi |
|---|---|
| Panjang Kabel | 0,9 m (3 kaki) |
| Jumlah Kawat | 6-konduktor (hitam/putih/kuning/merah/biru/hijau) |
| Kawat Ground | Hitam |
| Kawat Input 1 | Putih |
| Kawat Input 2 | Kuning |
| Kawat Input 3 | Merah |
| Kawat Input 4 | Biru |
| Kawat Input 5 | Hijau |
| Ukuran Kawat | 28 AWG |
| Material Konduktor | Tembaga Beruntai |
| Isolasi | PVC, 0,38mm (0,015″) |
| Pelindung | Aluminium; Tembaga Tinned |
| Jaket | PVC (hitam) |
| Diameter Keseluruhan | 5,4 mm (0,212″) |
| Peringkat / Persetujuan | UL AWM STYLE 2464, cUL AWM I/IEC Patuh RoHS/Reach |
| Peringkat Suhu | -25°C hingga 80°C (-13°F hingga 176°F) |
| Peringkat Tegangan | Maks 300 V² |
| Kekuatan Dielektrik | 1500 V RMS² |
² Input sensor ini pasif. Jangan pernah menerapkan tegangan apa pun ke lead deteksi.
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatile, bertahan melalui siklus daya): Heartbeat 10 menit = ~22 hari – Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki melalui 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 kaki)³ |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 kaki)³ |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
| Sertifikasi | Sensor 900 MHz: FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1. Sensor 868 dan 433 MHz diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645. Semua sensor diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), menurut IEC 63000:2016/AMD1:2022. |
³ Ketinggian operasi dan penyimpanan tanpa catu daya DC adalah -30,48 hingga 9144 m (-100 hingga 30000 kaki).
⚠️ PERINGATAN PENTING
Gunakan kehati-hatian saat menginterface ALTA 5-Input Dry Contact Sensors. Tegangan AC atau DC eksternal apa pun akan merusak elektronik sensor nirkabel. Monnit tidak bertanggung jawab untuk pemecahan masalah, penggantian, atau penggantian biaya kerusakan yang terjadi karena mengabaikan peringatan ini.
DATA YANG DILAPORKAN SENSOR
Sensor melaporkan lima titik data yang berbeda:
Loop Closed atau Loop Open
Pelaporan dapat dikonfigurasi:
- Pada Heartbeat
- Pada Change (perubahan status)
Setiap input (1-5) dilaporkan secara independen, memungkinkan pemantauan simultan dari lima kontak terpisah.

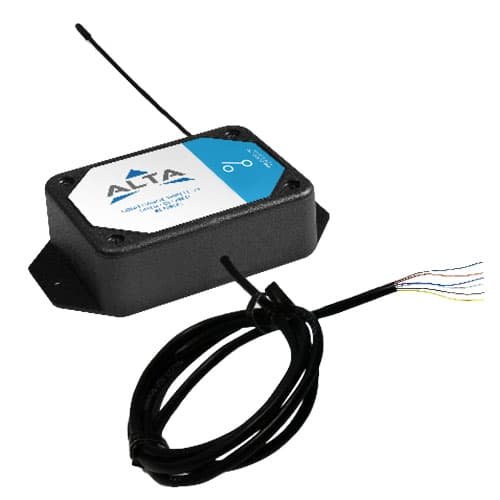

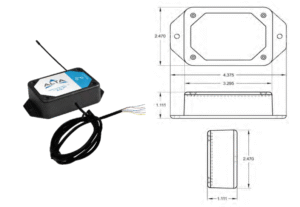

SPESIFIKASI TEKNIS – ALTA® ENTERPRISE 5-INPUT DRY CONTACT SENSOR
| Parameter | Spesifikasi |
|---|---|
| Baterai¹ | 2x 1,5V AA Alkaline, 1500 mAh, (standar) 2x 1,5V AA Lithium, 3000 mAh, (opsional) |
| Masa Pakai Baterai | Diharapkan 10+ tahun |
| Rentang Suhu Operasi (rentang pengukuran tanpa kabel)² | -18°C hingga 55°C (0°F hingga 130°F) – Baterai AA Alkaline -25°C hingga 60°C (-13°F hingga 140°F) – Baterai AA Lithium L91 0°C hingga 40°C (32°F hingga 104°F) – Catu Daya 5V AS 10°C hingga 40°C (50°F hingga 104°F) – Catu Daya 5V Internasional |
| Jenis Antena Nirkabel | 1/4-wave, kawat cambuk 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 3,2 oz. (91 g) dengan lead 0,3 m (1,0′) 3,7 oz. (105 g) dengan lead 0,9 m (1,0′) |
¹ Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasukkan dan mengeluarkan baterai. ² Pengoperasian di bawah 0°C (-32°F) derajat akan mengurangi masa pakai baterai.

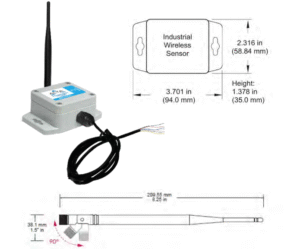

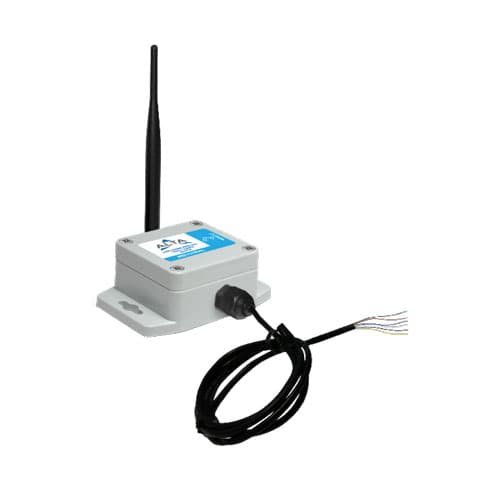

SPESIFIKASI TEKNIS – ALTA® INDUSTRIAL 5-INPUT DRY CONTACT SENSOR
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,6V AA Lithium Thionyl Chloride, 2200mAh, terpasang |
| Masa Pakai Baterai | Diharapkan 10+ tahun |
| Rentang Suhu Operasi (rentang pengukuran tanpa kabel)¹ | -40°C hingga 85°C (-40°F hingga 185°F) |
| Jenis Antena Nirkabel | 1/2-wave dipole tahan air dengan konektor RP-SMA dan leher putar; dBi 3,0 (900/868MHz) atau 2,5 (433 MHz); panjang 8,27″ (210mm) (900/868MHz) atau 7,68″ (195mm) (433 MHz); diameter pada titik paling tebal 0,55″ (14mm) |
| Berat | 4,7 oz. (133 g) dengan lead 0,3 m (1,0′) 5,2 oz. (147 g) dengan lead 0,9 m (3,0′) |
| Peringkat Enklosur | IP-65 (tahan debu dan tahan air tetapi tidak dapat direndam) NEMA 1, 2, 4, 4x, 12, dan 13 dinilai, tersegel, dan tahan cuaca Terdaftar UL sesuai spesifikasi UL508-4x (File E194432) |
¹ Pengoperasian di bawah 0°C (-32°F) derajat akan mengurangi masa pakai baterai.
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi di lingkungan biasa (suhu ruangan normal, kelembaban, dan tekanan atmosfer). Jangan gunakan sensor ini dalam kondisi berikut, karena faktor-faktor ini dapat memperburuk karakteristik produk dan menyebabkan kegagalan dan kerusakan:
- Gas korosif atau gas deoksidasi: gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dll.
- Gas volatil atau mudah terbakar
- Kondisi berdebu
- Lingkungan bertekanan rendah atau bertekanan tinggi
- Lokasi basah atau terlalu lembab
- Tempat dengan air asin, minyak, cairan kimia, atau pelarut organik
- Tempat dengan getaran yang sangat kuat
- Tempat lain di mana kondisi berbahaya serupa ada
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
SENSOR TINGKAT INDUSTRI | ENKLOSUR BERPERINGKAT NEMA TIPE 1, 2, 4, 4X, 12, DAN 13
Sensor industri Monnit dilindungi dalam enklosur berperingkat NEMA yang andal dan tahan cuaca. Enklosur berperingkat NEMA kami dibangun untuk penggunaan dalam dan luar ruangan dan melindungi sirkuit sensor terhadap masuknya benda asing padat seperti debu dan efek merusak dari air.
- Aman dari kotoran yang jatuh
- Melindungi terhadap debu yang tertiup angin
- Melindungi terhadap hujan, hujan es, salju, percikan air, dan air yang diarahkan selang
- Tingkat ketahanan korosi yang meningkat
- Akan tetap tidak rusak oleh pembentukan es pada enklosur
