Description
Contoh Aplikasi
- Pemantauan pintu (door monitoring)
- Pemantauan pintu freezer atau pendingin
- Deteksi saklar kursi forklift
- Integrasi tombol / switch industri
- Pemantauan jalur produksi
- Aplikasi industri dan komersial lainnya
Fitur Utama Sensor
- Panjang kabel standar: 0,3 meter (1 kaki)
- Ujung kabel: bare wire (kawat terbuka, siap integrasi)
- Dapat diintegrasikan dengan berbagai saklar, pelat kontak, atau sistem deteksi mekanis lainnya
- Deteksi instan terhadap perubahan status (Open ↔ Closed)
- Pengiriman data otomatis ke iMonnit melalui koneksi Wi-Fi
- Dukungan pengaturan notifikasi untuk status kontak terbuka maupun tertutup
Fitur Umum Sensor Wi-Fi Next™
| Fitur | Keterangan |
|---|---|
| Jangkauan Wi-Fi | ± 38 meter (125 ft) melalui 5 dinding, atau hingga 152 meter (500 ft) line-of-sight¹ |
| Sumber daya | 2 baterai AA 1.5V (termasuk) |
| Protokol komunikasi | IEEE 802.11 b/g/n (2.412–2.484 GHz) |
| Keamanan Wi-Fi | OPEN, WPA, WPA2, WPA3 |
| Provisioning | Bluetooth® melalui aplikasi Monnit |
| Data sensor | Dapat dilihat di iMonnit setelah koneksi Wi-Fi berhasil |
| Manajemen daya | Sistem efisiensi tinggi untuk memperpanjang umur baterai² |
| Penyimpanan data lokal | Hingga 4.096 data saat koneksi Wi-Fi terputus (non-volatile flash) |
| Contoh durasi penyimpanan | Heartbeat 10 menit = 22 hari, Heartbeat 2 jam = 266 hari |
| Pembaruan firmware | Over-the-air (OTA), otomatis |
| Tombol daya/fungsi | Menghidupkan/mematikan, mengirim data, atau ubah mode operasi³ |
| Indikator LED | RGB, menampilkan status dan aktivitas³ |
| Platform dukungan | iMonnit Basic (gratis) — konfigurasi, data, dan peringatan via SMS/email |
¹Jangkauan dapat bervariasi tergantung lingkungan
²Masa baterai bergantung pada frekuensi pelaporan dan kondisi jaringan
³Deskripsi lengkap tombol/LED tersedia di Next Sensor General Information Guide
Spesifikasi Teknis
Parameter Deteksi
| Parameter | Nilai / Keterangan |
|---|---|
| Impedansi input | 2,5 MΩ |
| Impedansi maksimum medium | 900 kΩ¹ |
| Tipe input | Kontak mekanis (loop terbuka / tertutup) |
| Fungsi utama | Mendeteksi perubahan status antara “Open” dan “Closed” |
| Catatan | Input bersifat pasif — JANGAN beri tegangan AC/DC pada kabel deteksi² |
¹Tahanan antara kedua titik konduktor harus <900 kΩ untuk memastikan deteksi
²Memberikan tegangan pada kabel deteksi akan merusak rangkaian elektronik sensor
Spesifikasi Kabel (Lead Wire)
| Parameter | Nilai / Keterangan |
|---|---|
| Panjang kabel standar | 0,3 meter (1 kaki) |
| Jumlah konduktor | 2 (merah dan hitam) |
| Ukuran kabel | 24 AWG |
| Material konduktor | Serabut tembaga berlapis timah (11 serabut x Ø0,16 mm) |
| Isolasi | PVC, ketebalan 1,2 mm (0.047”) |
| Shield | Tidak ada |
| Selubung luar | PVC (warna putih) |
| Diameter total | 4 mm (0.157”) |
| Sertifikasi kabel | UL AWM Style 2464, cUL AWM I/II A, 80°C, 300V, FT1 LF |
| Rating suhu | -25°C hingga +80°C |
| Rating tegangan | 300 V Maksimum |
| Radius tekukan minimum | 24 mm (0.94”) |
Spesifikasi Komunikasi Wi-Fi
| Parameter | Nilai / Keterangan |
|---|---|
| Protokol nirkabel | 802.11 b/g/n |
| Frekuensi operasi | 2.412 – 2.484 GHz |
| Keamanan jaringan | OPEN, WPA, WPA2, WPA3 |
| Konfigurasi jaringan | DHCP/DNS otomatis atau statis |
| Provisioning | Bluetooth® via aplikasi Monnit |
| Kecepatan data | Menyesuaikan otomatis untuk jangkauan optimal |
| Enkripsi data | AES-128 (Cipher Block Chaining) |
| Penyimpanan data lokal | 4.000–4.096 entri (non-volatile) |
| Indikator LED | RGB multiwarna (status dan aktivitas) |
| Tombol utilitas | Tombol taktil (Power ON/OFF, kirim data, ubah mode operasi) |
Spesifikasi Umum
| Parameter | Nilai / Keterangan |
|---|---|
| Tegangan baterai | 2.0 – 3.3 VDC |
| Suhu operasi (rangkaian) | -18°C hingga +55°C |
| Suhu ideal baterai | +10°C hingga +50°C |
| Kelembapan operasi | 5 – 85% RH (tanpa kondensasi) |
| Ketinggian operasi | -15,2 hingga 1.982 m |
| Ketinggian penyimpanan | -15,2 hingga 3.048 m |
| Berat | 70 gram (2,48 oz) |
| Sertifikasi | FCC ID: 2AC7Z-ESPC3MINII, IC: 21098-ESPC3MINI1 |
⚠️ Peringatan:
Hindari menghubungkan sensor ke sumber tegangan eksternal (AC/DC). Hal ini dapat menyebabkan kerusakan permanen pada perangkat, dan tidak ditanggung garansi Monnit.

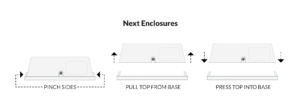

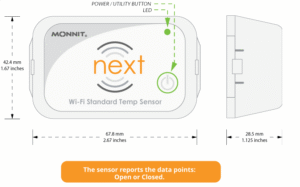

Spesifikasi Mekanis (Enclosure)
| Bagian | Material / Keterangan |
|---|---|
| Bahan housing | ABS (Acrylonitrile Butadiene Styrene) |
| Bahan grommet / plug | TPE (Thermoplastic Elastomer) |
| Sekrup casing | 2 buah, kepala datar #4, panjang 0.5”, baja berlapis seng |
| Sekrup pemasangan | 2 buah, #7 x 7/16”, kepala pan, baja berlapis fosfat hitam |
| Magnet opsional | 4 buah magnet neodymium N42, diameter ½”, gaya tarik 3 lbs per magnet (total 12 lbs), lapisan anti-korosi nikel-ganda |
| Rekomendasi sekrup kustom | Diameter kepala maks: 8 mm, min: 6.5 mm, tinggi maks: 2.54 mm, diameter poros maks: 4.75 mm |
Kondisi Operasional & Lingkungan
Sensor Next™ Wi-Fi Dry Contact hanya ditujukan untuk penggunaan komersial normal, dan tidak boleh digunakan dalam kondisi ekstrem berikut:
- Lingkungan dengan gas korosif (Cl₂, H₂S, NH₃, H₂SO₄, NO₂, dll)
- Gas mudah terbakar atau bertekanan tinggi
- Area berdebu atau kelembapan ekstrem
- Tempat dengan air asin, minyak, atau bahan kimia pelarut
- Tempat dengan getaran kuat atau suhu di luar batas operasional
Gunakan hanya dalam rentang suhu dan kelembapan yang ditentukan untuk mencegah degradasi performa dan kerusakan material.
