Description
FITUR UTAMA
- Rentang Pengukuran: 0 hingga 10.000 ppm CO₂
- Resolusi: 1 ppm
- Akurasi: +/- 45 ppm + 3% dari pembacaan
- Data:
- CO₂ Sesaat
- Rata-rata tertimbang waktu (TWA) 8 jam dari CO₂
- Ambang batas yang dapat dikonfigurasi untuk pemantauan kondisi kritis
- Kalibrasi otomatis yang dapat dikonfigurasi
PRINSIP OPERASI

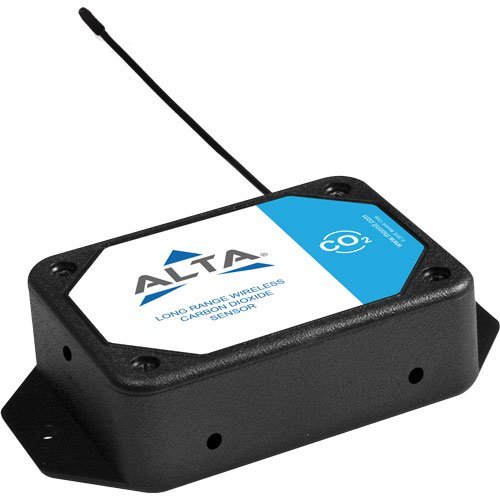

Sensor Karbon Dioksida Nirkabel ALTA mengukur tingkat CO₂ di udara menggunakan elemen sensor inframerah non-dispersif (NDIR). Sensor melaporkan data dari pengukuran terbaru pada setiap Heartbeat yang dapat dikonfigurasi pengguna (interval pelaporan). Pengukuran ini kemudian dikirim ke gateway, sehingga data tersebut dapat diakses di iMonnit atau layanan data yang disetujui lainnya.
Sensor juga menghasilkan data TWA 8 jam dengan mengakumulasi delapan jam pembacaan CO₂ sesaat dan merata-ratakannya bersama-sama.
CONTOH APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain kualitas udara dalam ruangan, rumah kaca, ruang bawah tanah dan penyimpanan gas, kapal laut, atmosfer yang dimodifikasi, gas tempat pembuangan akhir, ruang terbatas, kriogenik, manajemen ventilasi, serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR ALTA DARI MONNIT
Sensor ALTA Monnit menawarkan jangkauan nirkabel lebih dari 2.000 kaki yang dapat menembus lebih dari 18 dinding, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway yang digunakan. Sensor ini menggunakan teknologi Frequency-Hopping Spread Spectrum (FHSS) yang memberikan kekebalan interferensi terbaik di kelasnya serta manajemen daya terbaik untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia.
Keamanan data dijamin melalui Encrypt-RF® Security yang menggunakan Diffie-Hellman Key Exchange ditambah dengan Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor. Sensor dapat mencatat 2.000 hingga 4.000 pembacaan jika koneksi gateway terputus, dengan data tersimpan dalam flash non-volatil yang bertahan meskipun siklus daya dimatikan. Sebagai contoh, dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor ini juga mendukung pembaruan otomatis firmware sensor melalui udara (over-the-air), yang memastikan sensor tetap relevan di masa depan. Tersedia pula layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS, email, dan panggilan suara.
Sensor melaporkan CO₂ dalam parts per million (ppm) dan rata-rata tertimbang waktu (TWA) 8 jam dari CO₂ dalam ppm.
SPESIFIKASI TEKNIS
SPESIFIKASI PENGUKURAN CO₂
| Parameter | Spesifikasi |
|---|---|
| Rentang (Sesaat dan TWA) | 0 hingga 10.000 ppm CO₂ |
| Akurasi | +/- ((45 ppm + 3%) × (1 + 0,0013 × ΔP)) |
| Resolusi | 1 ppm |
| Waktu Respons | 3 menit (63% dari aktual), 15 menit (99,3% dari aktual) |
| Repeatability (Kemampuan Ulang) | +/- ((45 ppm + 3%) × (1 + 0,0013 × ΔP)) |
| Suhu Operasi Elemen CO₂ | 0°C hingga 50°C (32°F hingga 122°F) |
| Kelembaban Operasi Elemen CO₂ | 0 hingga 95% (non-kondensasi) |
| Ketinggian Operasi Elemen CO₂ | -1.524 hingga 5.547 m (-5.000 hingga 18.200 ft) |
| Suhu Penyimpanan Elemen CO₂ | -40°C hingga 70°C (-40°F hingga 158°F) |
| Ketinggian Penyimpanan Elemen CO₂ | -5.547 hingga 5.547 m (-18.200 hingga 18.200 ft) |
| Ketergantungan Tekanan | ~0,14% dari pembacaan per mbar dari permukaan laut |
| Kalibrasi | Kalibrasi otomatis yang dapat dikonfigurasi |
| Metode Sampel | Difusi |
| Metode Sensor | Absorpsi inframerah non-dispersif (NDIR)<br>Optik berlapis emas<br>Sumber dan detektor solid-state |
Catatan:
- ΔP adalah dalam mbar dan merupakan perbedaan antara tekanan atmosfer di permukaan laut (1013 mbar) dan tekanan pada ketinggian sensor (Contoh: 1013 mbar – tekanan ambien dalam mbar).
- Sensor memiliki kalibrasi ketinggian yang dapat dikonfigurasi pengguna untuk mengompensasi tingkat tekanan atmosfer selain permukaan laut. Seiring ketinggian meningkat, resolusi meningkat dan akurasi/repeatability menurun. Seiring ketinggian menurun, rentang mungkin menurun tetapi resolusi, akurasi, dan repeatability akan meningkat.
- Untuk kalibrasi otomatis yang benar, sensor harus mengalami tingkat CO₂ udara segar (~400 ppm) setidaknya empat jam per hari. Jika lingkungan tidak memenuhi kriteria ini, maka nonaktifkan fitur kalibrasi otomatis di pengaturan.
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatil, bertahan melalui siklus daya):<br>- Heartbeat 10 menit = ~22 hari<br>- Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki menembus 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 5.547 m (-100 hingga 18.200 ft) |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
SERTIFIKASI
| Frekuensi | Sertifikasi dan Standar |
|---|---|
| Sensor 900 MHz | FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1 |
| Sensor 868 dan 433 MHz | Diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645 |
| Semua Sensor | Diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), sesuai dengan IEC 63000:2016/AMD1:2022 |
SPESIFIKASI TEKNIS BERDASARKAN TIPE SENSOR
SPESIFIKASI ALTA® ENTERPRISE
| Parameter | Spesifikasi |
|---|---|
| Baterai Standar | 2x 1,5V AA Alkaline, 1500 mAh |
| Baterai Opsional | 2x 1,5V AA Lithium, 3000 mAh |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Opsi Daya Eksternal | Tegangan input: 5,0-12,0 V<br>Jack daya: 2,1 x 5,5 mm barrel, kutub positif di tengah<br>Baterai menyediakan daya cadangan jika daya eksternal terputus |
| Rentang Suhu Operasi: | |
| – Baterai AA Alkaline | 0°C hingga 50°C (32°F hingga 122°F) |
| – Baterai AA Lithium L91 | 0°C hingga 50°C (32°F hingga 122°F) |
| – Catu Daya 5V AS | 0°C hingga 40°C (32°F hingga 104°F) |
| – Catu Daya 5V Internasional | 10°C hingga 40°C (50°F hingga 104°F) |
| Jenis Antena Nirkabel | Kawat cambuk gelombang 1/4, 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 4,5 oz. (127 g) |
| Catatan Penting | Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |
CATATAN PENGGUNAAN
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi dalam lingkungan biasa dengan suhu ruangan normal, kelembaban, dan tekanan atmosfer yang normal. Jangan menggunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat merusak karakteristik produk dan menyebabkan kegagalan serta kerusakan: lingkungan dengan gas korosif atau gas penghilang oksigen seperti gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dan sebagainya; lingkungan dengan gas yang mudah menguap atau mudah terbakar; kondisi berdebu; lingkungan bertekanan rendah atau bertekanan tinggi; lokasi basah atau terlalu lembab; tempat dengan air laut, minyak, cairan kimia, atau pelarut organik; tempat dengan getaran yang sangat kuat; dan tempat lain di mana kondisi berbahaya serupa ada.
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
