Description
FITUR UTAMA
- Jangkauan yang dapat disesuaikan melalui perangkat lunak (9 kaki / 12 kaki / 15 kaki)
- Opsi lensa standar dan sudut lebar (80° / 110°)
- Waktu respons: 1 hingga 3 detik
- Suhu operasi: -40°C hingga 85°C (-40°F hingga 185°F)
- Mendeteksi hunian dan gerakan secara akurat
PRINSIP OPERASI
Sensor Deteksi Gerakan Nirkabel mendeteksi gerakan dan pergerakan serta melaporkan berdasarkan interval waktu yang dapat dikonfigurasi pengguna atau Heartbeat. Menggunakan elemen sensor gerakan inframerah pasif (PIR), sensor mendeteksi perubahan relatif dalam suhu yang disebabkan oleh benda-benda hangat yang bergerak melalui area pandang. Setelah sensor mendeteksi gerakan, sensor berkomunikasi ke gateway. Gateway akan segera mencoba mengirim pesan secara aman ke iMonnit atau layanan data yang disetujui lainnya.
CONTOH APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain memantau akses area, mendeteksi ketika orang memasuki ruangan, melacak hewan di habitat, serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR ALTA DARI MONNIT
Sensor ALTA Monnit menawarkan jangkauan nirkabel lebih dari 2.000 kaki yang dapat menembus lebih dari 18 dinding, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway yang digunakan. Sensor ini menggunakan teknologi Frequency-Hopping Spread Spectrum (FHSS) yang memberikan kekebalan interferensi terbaik di kelasnya serta manajemen daya terbaik untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia.
Keamanan data dijamin melalui Encrypt-RF® Security yang menggunakan Diffie-Hellman Key Exchange ditambah dengan Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor. Sensor dapat mencatat 2.000 hingga 4.000 pembacaan jika koneksi gateway terputus, dengan data tersimpan dalam flash non-volatil yang bertahan meskipun siklus daya dimatikan. Sebagai contoh, dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor ini juga mendukung pembaruan otomatis firmware sensor melalui udara (over-the-air), yang memastikan sensor tetap relevan di masa depan. Tersedia pula layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS, email, dan panggilan suara.

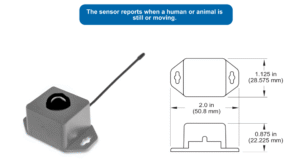

Sensor melaporkan ketika manusia atau hewan diam atau bergerak.
SPESIFIKASI TEKNIS
SPESIFIKASI DETEKSI GERAKAN
| Parameter | Spesifikasi |
|---|---|
| Teknologi Sensor Gerakan | Elemen Sensor Inframerah Pasif (PIR) Array Quad |
| Konsumsi Arus | 3 µA |
| Waktu Respons Tipikal | 1 hingga 3 detik |
| Suhu Operasi/Penyimpanan | -40°C hingga 85°C (-40°F hingga 185°F) |
Catatan: Waktu respons dapat diperpanjang hingga tiga detik setelah transmisi radio. Sensor paling responsif ketika digunakan dengan Heartbeat yang kurang sering. Heartbeat 10 detik atau lebih direkomendasikan.

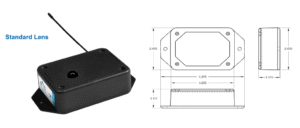

SPESIFIKASI LENSA STANDAR
| Parameter | Spesifikasi |
|---|---|
| Sudut Pandang Lensa Standar | 80° |
| Jangkauan Maksimal | 13,1 hingga 16,4 kaki (4 hingga 5 m) |
| Jangkauan yang Dapat Dikonfigurasi | 9 kaki / 12 kaki / 15 kaki (Dapat Dikonfigurasi melalui Perangkat Lunak) |
Catatan:
- Jangkauan maksimal paling besar ketika target berada di tengah sensor, karena target bergerak lebih jauh dari pusat sensor ke segala arah, jangkauan berkurang secara bertahap (Contoh: Pada lensa standar, jangkauan 5 m ketika berpusat pada sensor, 4 m di tepi sudut deteksi terlebar).
- Lensa standar memiliki potensi sudut pandang 120° tetapi jangkauan berkurang menjadi ~2 m di luar 80°.
- Jangkauan mengasumsikan orang dengan tinggi 5 kaki 8 inci, berat 170 lbs yang bergerak melintasi wajah sensor dari kiri ke kanan mengenakan celana dan kaos. Jika target sepenuhnya tertutup dengan bahan insulasi atau bergerak menuju (bukan melintasi) wajah sensor, jangkauan deteksi aktual dapat berkurang.

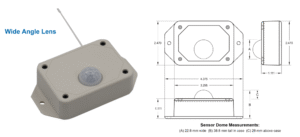

SPESIFIKASI LENSA SUDUT LEBAR
| Parameter | Spesifikasi |
|---|---|
| Sudut Pandang Lensa Sudut Lebar | 110° |
| Jangkauan Maksimal | 29,5 hingga 32,8 kaki (9 hingga 10 m) |
| Jangkauan yang Dapat Dikonfigurasi | 18 kaki / 24 kaki / 30 kaki (Dapat Dikonfigurasi melalui Perangkat Lunak) |
Catatan:
- Antarmuka perangkat lunak untuk lensa sudut lebar mungkin menunjukkan opsi 9 / 12 / 15 kaki, asumsikan ini berarti 18 / 24 / 30 kaki karena properti penggandaan jangkauan dari lensa sudut lebar.
- Jangkauan mengasumsikan orang dengan tinggi 5 kaki 8 inci, berat 170 lbs yang bergerak melintasi wajah sensor dari kiri ke kanan mengenakan celana dan kaos. Jika target sepenuhnya tertutup dengan bahan insulasi atau bergerak menuju (bukan melintasi) wajah sensor, jangkauan deteksi aktual dapat berkurang.
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatil, bertahan melalui siklus daya):<br>- Heartbeat 10 menit = ~22 hari<br>- Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki menembus 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 9.144 m (-100 hingga 30.000 ft) |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
SERTIFIKASI
| Frekuensi | Sertifikasi dan Standar |
|---|---|
| Sensor 900 MHz | FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1 |
| Sensor 868 dan 433 MHz | Diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645 |
| Semua Sensor | Diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 |
SPESIFIKASI TEKNIS BERDASARKAN TIPE SENSOR

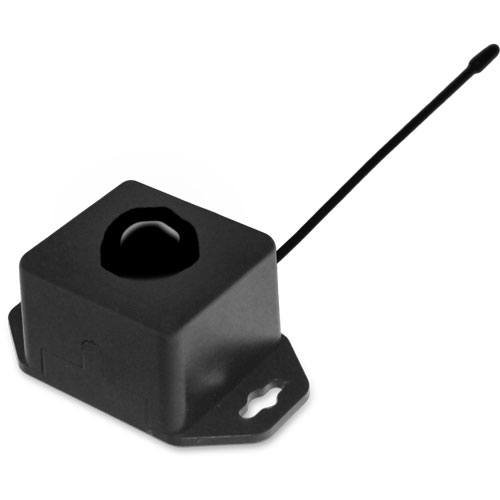

SPESIFIKASI ALTA® COMMERCIAL
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,0V CR2032 Button Cell, 100 mAh |
| Masa Pakai Baterai | 2+ tahun diharapkan |
| Rentang Suhu Operasi (pengukuran tanpa kabel) | 10°C hingga 50°C (50°F hingga 122°F) |
| Jenis Antena Nirkabel | Kawat cambuk gelombang 1/4, 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 0,4 oz. (11,34 g) |
| Enklosur | PinchPower |
| Catatan Penting | Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasang dan melepas baterai. |

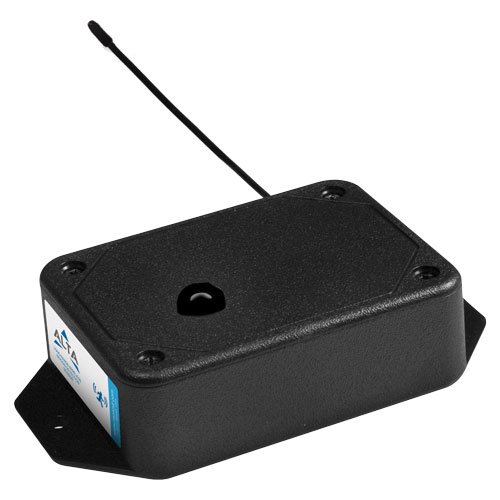

SPESIFIKASI ALTA® ENTERPRISE
| Parameter | Spesifikasi |
|---|---|
| Baterai Standar | 2x 1,5V AA Alkaline, 1500 mAh |
| Baterai Opsional | 2x 1,5V AA Lithium, 3000 mAh |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Opsi Daya Eksternal | Tegangan input: 5,0-12,0 V<br>Jack daya: 2,1 x 5,5 mm barrel, kutub positif di tengah<br>Baterai menyediakan daya cadangan jika daya eksternal terputus |
| Rentang Suhu Operasi: | |
| – Baterai AA Alkaline | -18°C hingga 55°C (0°F hingga 130°F) |
| – Baterai AA Lithium L91 | -25°C hingga 60°C (-13°F hingga 140°F) |
| – Catu Daya 5V AS | 0°C hingga 40°C (32°F hingga 104°F) |
| – Catu Daya 5V Internasional | 10°C hingga 40°C (50°F hingga 104°F) |
| Jenis Antena Nirkabel | Kawat cambuk gelombang 1/4, 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 3 oz. (85,05 g) |
| Catatan Penting | Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasang dan melepas baterai.<br>Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |
DIAGRAM POLA DETEKSI
CATATAN PENGGUNAAN
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi dalam lingkungan biasa dengan suhu ruangan normal, kelembaban, dan tekanan atmosfer yang normal. Jangan menggunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat merusak karakteristik produk dan menyebabkan kegagalan serta kerusakan: lingkungan dengan gas korosif atau gas penghilang oksigen seperti gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dan sebagainya; lingkungan dengan gas yang mudah menguap atau mudah terbakar; kondisi berdebu; lingkungan bertekanan rendah atau bertekanan tinggi; lokasi basah atau terlalu lembab; tempat dengan air laut, minyak, cairan kimia, atau pelarut organik; tempat dengan getaran yang sangat kuat; dan tempat lain di mana kondisi berbahaya serupa ada.
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
