Description
FITUR UTAMA
- Tiga ukuran transduser arus tersedia:
- 0-20 Amp, 0-150 Amp, 0-500 Amp
- Mengukur:
- Minimum, Maksimum, dan Rata-rata dalam Amp-RMS
- Akumulasi Arus dalam Amp-jam
- Resolusi: 0,1 hingga 0,3 Amp-RMS
- Akurasi:
- Tanpa Kalibrasi: ± 2% (tipikal)
- Terkalibrasi: ± 1% (tipikal)
- Ambang batas yang dapat dikonfigurasi untuk pemantauan kondisi kritis
PRINSIP OPERASI
Pengukur Arus Nirkabel ALTA mengukur satu atau tiga sinyal AC RMS yang dihasilkan oleh transformator arus (CT). Arus analog dikonversi menjadi arus digital secara berkala berdasarkan interval pengukuran yang dapat dikonfigurasi pengguna. Sensor akan melaporkan arus minimum, maksimum, dan rata-rata per CT, serta arus yang terakumulasi dari waktu ke waktu pada interval pelaporan yang dapat dikonfigurasi pengguna atau Heartbeat. Pada setiap Heartbeat, pengukur melaporkan pengukuran yang tercatat ke gateway, sehingga data tersebut dapat diakses di iMonnit atau layanan data yang disetujui lainnya.
Pengukur Arus Tiga Fase Industrial ALTA hanya tersedia dalam versi Industrial. Semua pengukur arus dapat dikalibrasi untuk meningkatkan akurasi. Selain itu, iMonnit dapat menskalakan arus yang terakumulasi menjadi kilowatt-jam untuk pemantauan daya.
CONTOH APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain pemantauan arus, penggunaan arus, pemantauan ampere, pengukur amp-jam, serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR ALTA DARI MONNIT
Sensor ALTA Monnit menawarkan jangkauan nirkabel lebih dari 2.000 kaki yang dapat menembus lebih dari 18 dinding, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway yang digunakan. Sensor ini menggunakan teknologi Frequency-Hopping Spread Spectrum (FHSS) yang memberikan kekebalan interferensi terbaik di kelasnya serta manajemen daya terbaik untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia.
Keamanan data dijamin melalui Encrypt-RF® Security yang menggunakan Diffie-Hellman Key Exchange ditambah dengan Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor. Sensor dapat mencatat 2.000 hingga 4.000 pembacaan jika koneksi gateway terputus, dengan data tersimpan dalam flash non-volatil yang bertahan meskipun siklus daya dimatikan. Sebagai contoh, dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor ini juga mendukung pembaruan otomatis firmware sensor melalui udara (over-the-air), yang memastikan sensor tetap relevan di masa depan. Tersedia pula layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS, email, dan panggilan suara.
Sensor melaporkan empat nilai berikut:
- Arus RMS rata-rata yang diukur selama Heartbeat
- Arus RMS maksimum yang diukur selama Heartbeat
- Arus RMS minimum yang diukur selama Heartbeat
- Akumulasi Arus dalam Amp Jam
SPESIFIKASI TEKNIS
SPESIFIKASI TRANSFORMATOR ARUS 0-20 AMP
| Parameter | Spesifikasi |
|---|---|
| Arus CT Maksimal Absolut | 50 A RMS |
| Arus CT Akurat Maksimum | 20 A RMS |
| Rentang Frekuensi | 50 hingga 100 Hz |
| Akurasi | +/- 2% FS @ 2 hingga 20 A RMS, +/- 0,07 A RMS @ < 2 A RMS |
| Akurasi Terkalibrasi dengan Offset yang Sesuai | +/- (1% + 0,035 A RMS) |
| Batas Offset | -1,27 hingga + 1,27 A RMS (default diatur ke +0,1 A RMS) |
| Resolusi Pengukuran | ~0,01 A RMS |
| Deadband Tipikal | ~0,1 A RMS |
| Berat | 2,10 ons (CT saja) |
| Panjang Kabel | 0,9 m (3 ft) |
Catatan:
- CT secara inheren kurang akurat pada atau di bawah 10% dari rentang maksimum. Untuk hasil kalibrasi terbaik, lakukan kalibrasi pada arus antara 30% dan 90% dari rentang akurat maksimum.
- Karena dioda yang melekat pada perangkat keras, sensor tidak mampu membaca antara 0 dan nilai deadband. Dioda ini juga menciptakan offset. Untuk memperhitungkan hal ini, firmware menggunakan kompensasi offset.
SPESIFIKASI TRANSFORMATOR ARUS 0-150 AMP
| Parameter | Spesifikasi |
|---|---|
| Arus CT Maksimal Absolut | 200 Amps RMS (A RMS) |
| Arus CT Akurat Maksimum | 150 A RMS |
| Rentang Frekuensi | 50 hingga 100 Hz |
| Akurasi | +/- (2% + 0,4 A RMS) |
| Akurasi Terkalibrasi dengan Offset yang Sesuai | +/- (1% + 0,2 A RMS) |
| Batas Offset | -1,27 hingga + 1,27 A RMS (default diatur ke + 0,3 A RMS) |
| Resolusi Pengukuran | ~0,1 A RMS |
| Deadband Tipikal | ~0,3 A RMS |
| Berat | 7,27 ons (CT saja) |
| Panjang Kabel | 0,9 m (3 ft) |
Catatan:
- CT secara inheren kurang akurat pada atau di bawah 10% dari rentang maksimum. Untuk hasil kalibrasi terbaik, lakukan kalibrasi pada arus antara 30% dan 90% dari rentang akurat maksimum.
- Karena dioda yang melekat pada perangkat keras, sensor tidak mampu membaca antara 0 dan nilai deadband. Dioda ini juga menciptakan offset. Untuk memperhitungkan hal ini, firmware menggunakan kompensasi offset.
SPESIFIKASI TRANSFORMATOR ARUS 0-500 AMP
| Parameter | Spesifikasi |
|---|---|
| Arus CT Maksimal Absolut | 600 Amps RMS (A RMS) |
| Arus CT Akurat Maksimum | 500 A RMS |
| Rentang Frekuensi | 50 hingga 100 Hz |
| Akurasi | +/- (2% + 1,4 A RMS) |
| Akurasi Terkalibrasi dengan Offset yang Sesuai | +/- (1% + 0,7 A RMS) |
| Batas Kompensasi Offset | -327,68 hingga + 327,68 A RMS (default diatur ke + 1,45 A RMS) |
| Resolusi Pengukuran | ~0,3 A RMS |
| Deadband Tipikal | ~1,45 A RMS |
| Berat | 14,55 ons (CT saja) |
| Panjang Kabel | 0,9 m (3 ft) |
Catatan:
- CT secara inheren kurang akurat pada atau di bawah 10% dari rentang maksimum. Untuk hasil kalibrasi terbaik, lakukan kalibrasi pada arus antara 30% dan 90% dari rentang akurat maksimum.
- Karena dioda yang melekat pada perangkat keras, sensor tidak mampu membaca antara 0 dan nilai deadband. Dioda ini juga menciptakan offset. Untuk memperhitungkan hal ini, firmware menggunakan kompensasi offset.
DIMENSI TRANSDUSER ARUS
| Dimensi | CT 20 Amp | CT 150 Amp | CT 500 Amp |
|---|---|---|---|
| A | 1,594″ (40,5 mm) | 2,952″ (75 mm) | 3,606″ (91,6 mm) |
| B | 1,059″ (26,9 mm) | 2,169″ (55,1 mm) | 2,685″ (68,2 mm) |
| C | 1,413″ (35,9 mm) | 1,779″ (45,2 mm) | 2,043″ (51,9 mm) |
| D | 0,393″ (10 mm) | 0,944″ (24 mm) | 1,417″ (36 mm) |
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatil, bertahan melalui siklus daya):<br>- Heartbeat 10 menit = ~22 hari<br>- Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki menembus 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 9.144 m (-100 hingga 30.000 ft) |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
SERTIFIKASI
| Frekuensi | Sertifikasi dan Standar |
|---|---|
| Sensor 900 MHz | FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1 |
| Sensor 868 dan 433 MHz | Diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645 |
| Semua Sensor | Diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), sesuai dengan IEC 63000:2016/AMD1:2022 |
SPESIFIKASI TEKNIS BERDASARKAN TIPE SENSOR

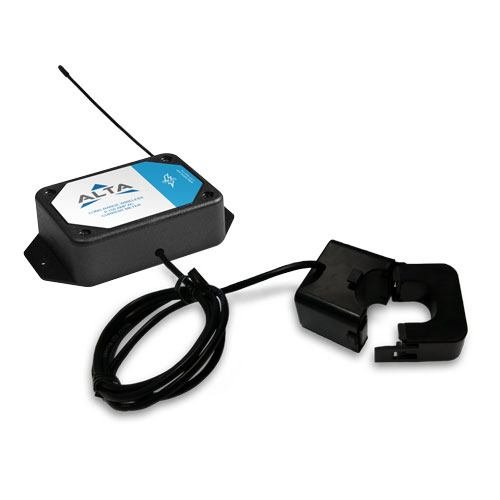

SPESIFIKASI ALTA® ENTERPRISE
| Parameter | Spesifikasi |
|---|---|
| Baterai Standar | 2x 1,5V AA Alkaline, 1500 mAh |
| Baterai Opsional | 2x 1,5V AA Lithium, 3000 mAh |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Opsi Daya Eksternal | Tegangan input: 5,0-12,0 V<br>Jack daya: 2,1 x 5,5 mm barrel, kutub positif di tengah<br>Baterai menyediakan daya cadangan jika daya eksternal terputus |
| Rentang Suhu Operasi (pengukuran tanpa kabel): | |
| – Baterai AA Alkaline | -18°C hingga 55°C (0°F hingga 130°F) |
| – Baterai AA Lithium L91 | -25°C hingga 60°C (-13°F hingga 140°F) |
| – Catu Daya 5V AS | 0°C hingga 40°C (32°F hingga 104°F) |
| – Catu Daya 5V Internasional | 10°C hingga 40°C (50°F hingga 104°F) |
| Jenis Antena Nirkabel | Kawat cambuk gelombang 1/4, 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat: | |
| – Sensor 20 Amp | 5,8 oz. (164,4 g) |
| – Sensor 150 Amp | 10,97 oz. (311,0 g) |
| – Sensor 500 Amp | 18,25 oz. (517,4 g) |
| Catatan Penting | Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasang dan melepas baterai.<br>Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |

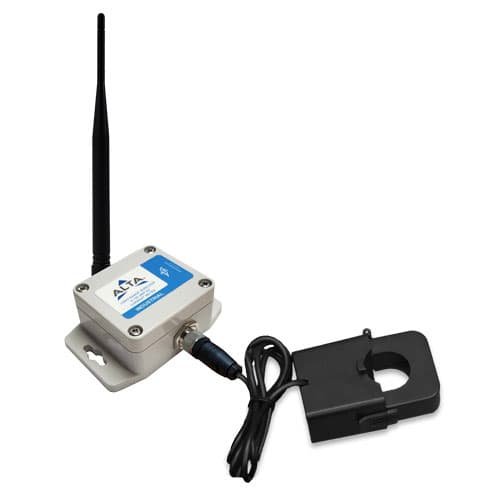

SPESIFIKASI ALTA® INDUSTRIAL (PENGUKUR FASE TUNGGAL & TIGA FASE)
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,6V AA Lithium Thionyl Chloride, 1500mAh, terpasang sebelumnya |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Rentang Suhu Operasi (pengukuran tanpa kabel) | -40°C hingga 85°C (-40°F hingga 185°F) |
| Jenis Antena Nirkabel | Dipole tahan air gelombang 1/2 dengan konektor RP-SMA dan leher berputar<br>dBi: 3,0 (900/868MHz) atau 2,5 (433 MHz)<br>Panjang: 8,27″ (210mm) (900/868MHz) atau 7,68″ (195mm) (433 MHz)<br>Diameter pada titik terlebar: 0,55″ (14mm) |
| Berat: | |
| – Sensor 20 Amp | 6,8 oz. (192,8 g) |
| – Sensor 150 Amp | 11,97 oz. (339,3 g) |
| – Sensor 500 Amp | 19,25 oz. (545,7 g) |
| Rating Enklosur | IP-65 (tahan debu dan tahan air tetapi tidak dapat direndam)<br>NEMA 1, 2, 4, 4x, 12, dan 13 rated, tersegel, dan tahan cuaca<br>Terdaftar UL sesuai spesifikasi UL508-4x (File E194432) |
| Catatan Penting | Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |
CATATAN PENGGUNAAN
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi dalam lingkungan biasa dengan suhu ruangan normal, kelembaban, dan tekanan atmosfer yang normal. Jangan menggunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat merusak karakteristik produk dan menyebabkan kegagalan serta kerusakan: lingkungan dengan gas korosif atau gas penghilang oksigen seperti gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dan sebagainya; lingkungan dengan gas yang mudah menguap atau mudah terbakar; kondisi berdebu; lingkungan bertekanan rendah atau bertekanan tinggi; lokasi basah atau terlalu lembab; tempat dengan air laut, minyak, cairan kimia, atau pelarut organik; tempat dengan getaran yang sangat kuat; dan tempat lain di mana kondisi berbahaya serupa ada.
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
SENSOR TINGKAT INDUSTRI
Sensor industri Monnit dilengkapi dengan enklosur dengan rating NEMA Tipe 1, 2, 4, 4X, 12, dan 13 yang andal dan tahan cuaca. Enklosur dengan rating NEMA kami dirancang untuk penggunaan dalam ruangan atau luar ruangan dan melindungi sirkuit sensor terhadap masuknya benda asing padat seperti debu dan efek merusak dari air.
Enklosur ini aman dari kotoran yang jatuh, melindungi terhadap debu yang tertiup angin, melindungi terhadap hujan, hujan es, salju, percikan air, dan air yang diarahkan dengan selang, memiliki tingkat ketahanan korosi yang meningkat, dan akan tetap tidak rusak meskipun terbentuk es pada enklosur.
