Description
FITUR UTAMA
- Mengukur Photosynthetic Photon Flux Density (PPFD) dalam μmol/m²/s
- Rentang: 0 hingga 4000 μmol/m²/s
- Resolusi: 0,1 μmol/m²/s
- Akurasi: +/- 6%
- Menghasilkan Daily Light Integral (DLI)
- Ambang batas yang dapat dikonfigurasi untuk pemantauan kondisi kritis
PRINSIP OPERASI

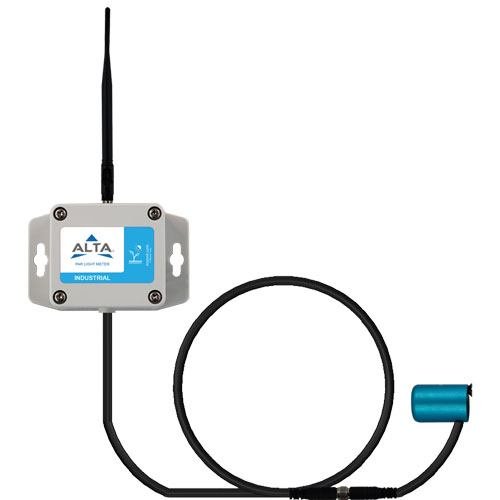

Pengukur Cahaya PAR Nirkabel ALTA menggunakan fotodioda silikon yang ditingkatkan warna biru untuk mengukur panjang gelombang cahaya spesifik yang dibutuhkan tanaman untuk fotosintesis berdasarkan interval waktu yang dapat dikonfigurasi pengguna atau Heartbeat. Pengukur Cahaya PAR mengukur Photosynthetic Photon Flux Density (PPFD) dalam μmol/m²/s. PPFD adalah jumlah cahaya PAR (foton) yang tiba di permukaan tanaman setiap detik. Pengukuran PPFD diintegrasikan sepanjang hari untuk menghasilkan Daily Light Integral (DLI) dalam mol/m²/hari.
Pengukur Cahaya PAR mengatur ulang akumulasi DLI pada waktu tertentu dalam sehari yang dapat dikonfigurasi pelanggan. Pada setiap Heartbeat, pengukuran pengukur dikirim ke gateway, sehingga data tersebut dapat diakses di iMonnit atau layanan data yang disetujui lainnya.
CONTOH APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain rumah budidaya, rumah kaca, ruang pertumbuhan, lingkungan budidaya luar ruangan, akuakultur, akuarium, serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR ALTA DARI MONNIT
Sensor ALTA Monnit menawarkan jangkauan nirkabel lebih dari 2.000 kaki yang dapat menembus lebih dari 18 dinding, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway yang digunakan. Sensor ini menggunakan teknologi Frequency-Hopping Spread Spectrum (FHSS) yang memberikan kekebalan interferensi terbaik di kelasnya serta manajemen daya terbaik untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia.
Keamanan data dijamin melalui Encrypt-RF® Security yang menggunakan Diffie-Hellman Key Exchange ditambah dengan Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor. Sensor dapat mencatat 2.000 hingga 4.000 pembacaan jika koneksi gateway terputus, dengan data tersimpan dalam flash non-volatil yang bertahan meskipun siklus daya dimatikan. Sebagai contoh, dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor ini juga mendukung pembaruan otomatis firmware sensor melalui udara (over-the-air), yang memastikan sensor tetap relevan di masa depan. Tersedia pula layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS, email, dan panggilan suara.

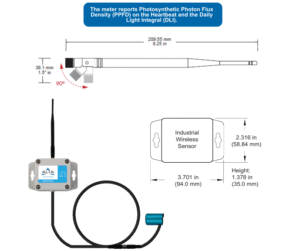

Pengukur melaporkan Photosynthetic Photon Flux Density (PPFD) pada Heartbeat dan Daily Light Integral (DLI).
SPESIFIKASI TEKNIS

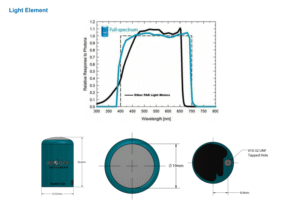

SPESIFIKASI ELEMEN CAHAYA
| Parameter | Spesifikasi |
|---|---|
| Jenis Elemen | SQ-500-SS dari Apogee Instruments© |
| Rentang | 0,0 hingga 4000,0 μmol/m²/s |
| Resolusi | 0,1 μmol/m²/s |
| Dimensi: | |
| – Diameter | 0,944 in. (24 mm) |
| – Tinggi | 1,457 in. (37 mm) |
| Waktu Respons | Kurang dari 1 ms |
| Repeatability (Kemampuan Ulang) | 0,5% |
| Akurasi Keseluruhan | +/- 6% |
| Drift Jangka Panjang | Kurang dari 2% per tahun |
| Bidang Pandang | 180° |
| Rentang Spektral | 389 hingga 692 nm +/- 5 nm |
| Kesalahan Azimuth dan Tilt | Kurang dari 0,5% masing-masing |
| Respons Suhu | -0,11 +/- 0,04% per °C |
| Lingkungan Operasi | -40°C hingga 70°C (-40°F hingga 158°F); 0 hingga 100% kelembaban relatif (RH); dapat direndam dalam air hingga kedalaman 30 m (Kabel dan Elemen Sensor) |
Catatan:
- Waktu respons kurang dari 1 ms pada SQ-500-SS itu sendiri, tetapi waktu respons juga dibatasi oleh interval pengukuran yang dapat dikonfigurasi pada sensor, yang paling rendah adalah satu detik dan secara default adalah satu menit.
- Akurasi adalah kombinasi dari akurasi elemen mentah, non-linearitas, dan akurasi pengukuran tegangan oleh basis sensor Monnit. Sensor harus rata untuk mencapai tingkat akurasi ini.
- Respons suhu disesuaikan ketika konfigurasi kompensasi suhu diaktifkan di iMonnit.
SPESIFIKASI KABEL UMUM
| Parameter | Spesifikasi |
|---|---|
| Komposisi Umum | 5 m kabel terpilin berpelindung dengan jaket TPR (ketahanan air tinggi, stabilitas UV tinggi, fleksibilitas dalam kondisi dingin) |
| Konektor | Konektor M8 6-pin berkunci dari baja tahan karat tingkat kelautan IP-68 |
Catatan: Kabel hanya kedap air ketika ujung konektor terpasang sepenuhnya, dan mur konektor dikencangkan dengan tangan sepenuhnya untuk mengaktifkan segel o-ring di konektor.
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatil, bertahan melalui siklus daya):<br>- Heartbeat 10 menit = ~22 hari<br>- Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki menembus 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 9.144 m (-100 hingga 30.000 ft) |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
SERTIFIKASI
| Frekuensi | Sertifikasi dan Standar |
|---|---|
| Sensor 900 MHz | FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1 |
| Sensor 868 dan 433 MHz | Diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645 |
| Semua Sensor | Diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), sesuai dengan IEC 63000:2016/AMD1:2022 |
DATA SENSOR
ANTARMUKA PENGGUNA DAN DATA MENTAH
| Parameter | Spesifikasi |
|---|---|
| Antarmuka Pengguna: | |
| – PPFD | xxxx,x µmol/m²/s |
| – Status Cahaya | Tidak Ada Cahaya, Cahaya, Jenuh (Saturated) |
| – DLI | xxxxxxx,xxx mol/m²/hari |
| Data Mentah (tipe data, konversi, unit): | |
| – PPFD | unsigned int, mentah / 10, μmol/m²/s |
| – Status Cahaya | unsigned char, 0 = Tidak Ada Cahaya, 1 = Cahaya, 2 = Jenuh |
| – Suhu | signed int, mentah / 10 (tidak ada UI), Celsius |
| – Tegangan Mentah | signed long, tidak perlu konversi (tidak ada UI), μVolts |
| – DLI | unsigned long, mentah / 1000, mol/m²/hari |
Catatan:
- Data mentah mengacu pada data yang berasal langsung dari sensor Monnit itu sendiri, bukan bagaimana data tersebut direpresentasikan dalam ekspor data mentah dari iMonnit. Data mentah di iMonnit sudah dikonversi seperti yang ditunjukkan oleh “konversi”.
- Data suhu dan tegangan mentah tidak ditampilkan dalam UI.
- Elemen suhu disimpan di dalam basis sensor yang tersegel, sehingga mungkin tidak membaca suhu yang sama dengan yang terpapar pada elemen sensor, atau waktu respons suhu mungkin sangat lama. Ingat hal ini saat menggunakan konfigurasi kompensasi suhu pada sensor.
AKURASI, RENTANG, RESOLUSI, DAN WAKTU RESPONS
| Parameter | Akurasi | Rentang | Resolusi | Waktu Respons |
|---|---|---|---|---|
| PPFD | +/- 6% | 0,0 hingga 4000,0 μmol/m²/hari | 0,1 μmol/m²/hari | Kurang dari 1 ms |
| DLI PAR | +/- 6% | 0,000 hingga 10000,000 mol/m²/hari | 0,001 mol/m²/hari | – |
| Suhu | +/- 1°C (1,8°F) | -40,0°C hingga 125,0°C (-40,0°F hingga 257°F) | 0,1°C (0,18°F) | 5+ menit |
Catatan:
- Rentang DLI secara numerik mampu melebihi 10000,0 mol/m²/hari tetapi dibatasi oleh pembacaan PPFD maksimal, sehingga hanya ~345,6 mol/m²/hari yang mungkin dalam kondisi normal. DLI = PPFD × detik dalam sehari (86400).
- Akurasi DLI umumnya mengikuti akurasi elemen PAR. Akurasi DLI juga akan bervariasi berdasarkan interval pengukuran. Pengukur Cahaya PAR mengukur pada satu waktu instan dan mengasumsikan bahwa nilai tersebut ada selama seluruh interval pengukuran. Semakin rendah interval pengukuran yang diatur, semakin mendekati DLI sebenarnya. Bahkan dengan pendekatan ini, estimasi DLI masih dapat sangat mendekati DLI sebenarnya.
- Waktu respons suhu sangat lama karena elemen suhu disimpan dalam basis sensor yang tersegel, bukan elemen sensor.
STATUS CAHAYA DAN TEGANGAN MENTAH
| Parameter | Deskripsi |
|---|---|
| Status Cahaya | Menghasilkan pembacaan Tidak Ada Cahaya, Cahaya, atau Jenuh berdasarkan tingkat cahaya yang dapat dikonfigurasi pelanggan |
| Tegangan Mentah | Tegangan langsung dari elemen sensor PAR dalam μVolts, tidak dimaksudkan untuk penggunaan langsung |
SPESIFIKASI BRAKET
SPESIFIKASI BRAKET PEMASANGAN
| Parameter | Spesifikasi |
|---|---|
| Berat | 14,8 ons (420 g) |
| Fitur | Level gelembung terintegrasi<br>Lubang berulir #10-32 untuk memasang sensor |
Informasi mendetail mengenai elemen cahaya dan braket pemasangan dapat dilihat pada diagram yang tersedia dalam dokumentasi lengkap produk.
SPESIFIKASI TEKNIS BERDASARKAN TIPE SENSOR
SPESIFIKASI PENGUKUR CAHAYA PAR ALTA® INDUSTRIAL
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,6V AA Lithium Thionyl Chloride, 1500mAh, terpasang sebelumnya |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Rentang Suhu Operasi | -25°C hingga 80°C (-13°F hingga 176°F) |
| Jenis Antena Nirkabel | Dipole tahan air gelombang 1/2 dengan konektor RP-SMA dan leher berputar<br>dBi: 3,0 (900/868MHz) atau 2,5 (433 MHz)<br>Panjang: 8,27″ (210mm) (900/868MHz) atau 7,68″ (195mm) (433 MHz)<br>Diameter pada titik terlebar: 0,55″ (14mm) |
| Berat | 9,4 ons (266 g) |
| Rating Enklosur | NEMA 1, 2, 4, 4x, 12, dan 13 rated, tersegel, dan tahan cuaca |
| Rating UL | Terdaftar UL sesuai spesifikasi UL508-4x (File E194432) |
| Catatan Penting | Operasi di bawah 0°C (32°F) akan mengurangi masa pakai baterai. |
CATATAN PENGGUNAAN
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi dalam lingkungan biasa dengan suhu ruangan normal, kelembaban, dan tekanan atmosfer yang normal. Jangan menggunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat merusak karakteristik produk dan menyebabkan kegagalan serta kerusakan: lingkungan dengan gas korosif atau gas penghilang oksigen seperti gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dan sebagainya; lingkungan dengan gas yang mudah menguap atau mudah terbakar; kondisi berdebu; lingkungan bertekanan rendah atau bertekanan tinggi; lokasi basah atau terlalu lembab; tempat dengan air laut, minyak, cairan kimia, atau pelarut organik; tempat dengan getaran yang sangat kuat; dan tempat lain di mana kondisi berbahaya serupa ada.
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
SENSOR TINGKAT INDUSTRI
Sensor industri Monnit dilengkapi dengan enklosur dengan rating NEMA Tipe 1, 2, 4, 4X, 12, dan 13 yang andal dan tahan cuaca. Enklosur dengan rating NEMA kami dirancang untuk penggunaan dalam ruangan atau luar ruangan dan melindungi sirkuit sensor terhadap masuknya benda asing padat seperti debu dan efek merusak dari air.
Enklosur ini aman dari kotoran yang jatuh, melindungi terhadap debu yang tertiup angin, melindungi terhadap hujan, hujan es, salju, percikan air, dan air yang diarahkan dengan selang, memiliki tingkat ketahanan korosi yang meningkat, dan akan tetap tidak rusak meskipun terbentuk es pada enklosur.
