Sensor Pengukur Gaya Solid Resistive Load Cells

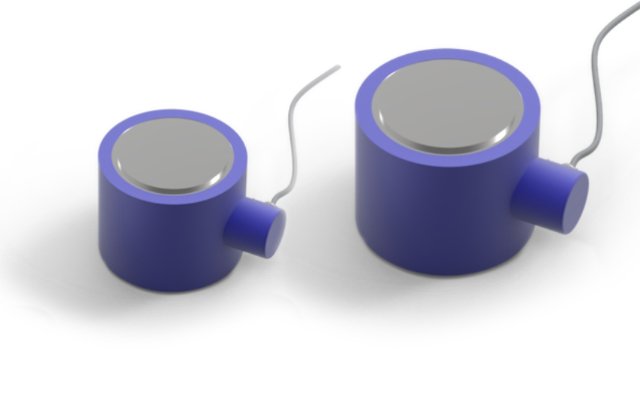

Sel Beban Resistif Padat dirancang khusus untuk pengujian beban tiang pancang, struts, tieback, dan penyangga lengkung.

Sel beban ini terdiri dari satu set 4 atau 8 pengukur regangan untuk mengkompensasi eksentrisitas. Sel beban dapat dihubungkan langsung ke pencatat data untuk pembacaan otomatis atau dibaca secara manual dengan pembacaan.

Sel beban dapat dilengkapi dengan pelat atas dan bawah untuk distribusi beban.

Description

Features

Menggunakan teknologi pengukur regangan yang telah teruji
Kuat dan stabil dalam jangka panjang
Waktu respons cepat
Menggunakan jembatan wheatstone penuh untuk akurasi
Cocok untuk pembacaan jarak jauh dan pencatatan data
Kompensasi suhu untuk pembacaan yang lebih akurat

Benefits

Tersedia rentang yang dapat disesuaikan untuk memenuhi permintaan apa pun.
Instrumen ini dapat dibaca oleh berbagai pembacaan dan pencatat.
Teruji stabilitas jangka panjang dalam kondisi operasi berat.

Operation

Pelat bantalan ditempatkan di bawah Sel Beban untuk menyebarkan beban dan menyerap sisa ketidaksejajaran. Pelat bantalan lain ditempatkan di antara sel dan beban.

Beban pada sel kemudian dapat dibaca menggunakan pembacaan atau dicatat secara otomatis.

Faktor kalibrasi disediakan untuk memungkinkan pembacaan langsung di unit teknik saat menggunakan pembacaan tertentu atau dikonversi secara otomatis pada sebagian besar pencatat data.

Application

Sel Beban Resistif Padat dapat digunakan untuk mengukur beban umum atau khusus. Aplikasi yang umum meliputi pemantauan beban pada:

Pengujian tiang pancang
Pengikat tiang
Penyangga lengkung
Penyangga

Technical Specifications L2CT

Kode Produk	0L2CT050000	0L2CT080000	0L2CT100000
Kapasitas	5000 KN (510 metrik ton)	8000 KN (815 metrik ton)	10000 KN (1020 metrik ton)
Kelebihan Beban	1.5 X Kapasitas	1.5 X Kapasitas	1.5 X Kapasitas
Keterulangan	< ±0.03% FS	< ±0.03% FS	< ±0.03% FS
Akurasi	< ±0.1% FS	< ±0.1% FS	< ±0.1% FS
Catu Daya	maks 15 V DC	maks 15 V DC	maks 15 V DC
Sinyal output	2 mV/V at FS (4-20 mA berdasarkan permintaan)	2 mV/V at FS (4-20 mA berdasarkan permintaan)	2 mV/V at FS (4-20 mA berdasarkan permintaan)
Rentang suhu terkompensasi	-10°C +40°C	-10°C +40°C	-10°C +40°C
Rentang suhu operasional	-20°C +70°C	-20°C +70°C	-20°C +70°C
Bahan	Baja tahan karat 17-4 PH	Baja tahan karat 17-4 PH	Baja tahan karat 17-4 PH
OD	180 mm	216 mm	218 mm
Tinggi (H)	200 mm	250 mm	300 mm
Ukuran keseluruhan (OD x L x H)	150 x 220 x 200 mm	216 x 256 x 250 mm	218 x 258 x 300 mm
Kelas Perlindungan	IP65	IP65	IP65

Laporan kalibrasi untuk sel beban ini dapat dikeluarkan secara terpisah oleh laboratorium pengujian yang berkualifikasi.

Technical Specifications L2CX

Kode Produk	0L2CX030000	0L2CX040000	0L2CX050000
Kapasitas	3000 KN (306 metrik ton)	4000 KN (408 metrik ton)	5000 KN (510 metrik ton)
Kelebihan Beban	1.5 X kapasitas	1.5 X kapasitas	1.5 X kapasitas
Keterulangan	< ±0.02% FS	< ±0.02% FS	< ±0.02% FS
Akurasi	< ±0.5% FS	< ±0.5% FS	< ±0.5% FS
Catu Daya	maks 15 V DC	maks 15 V DC	maks 15 V DC
Sinyal output	2 mV/V at FS (4-20 mA berdasarkan permintaan)	2 mV/V at FS (4-20 mA berdasarkan permintaan)	2 mV/V at FS (4-20 mA berdasarkan permintaan)
Rentang suhu terkompensasi	-10°C +40°C	-10°C +40°C	-10°C +40°C
Rentang suhu operasional	-20°C +70°C	-20°C +70°C	-20°C +70°C
Bahan	39NiCrMo3 baja paduan galvanis	39NiCrMo3 baja paduan galvanis	39NiCrMo3 baja paduan galvanis
OD	135 mm	180 mm	180 mm
Tinggi (H)	110 mm	110 mm	110 mm
Ukuran keseluruhan (OD x L x H)	135 x 175 x 110 mm	180 x 220 x 110 mm	180 x 220 x 110 mm
Kelas Perlindungan	IP67	IP67	IP67
