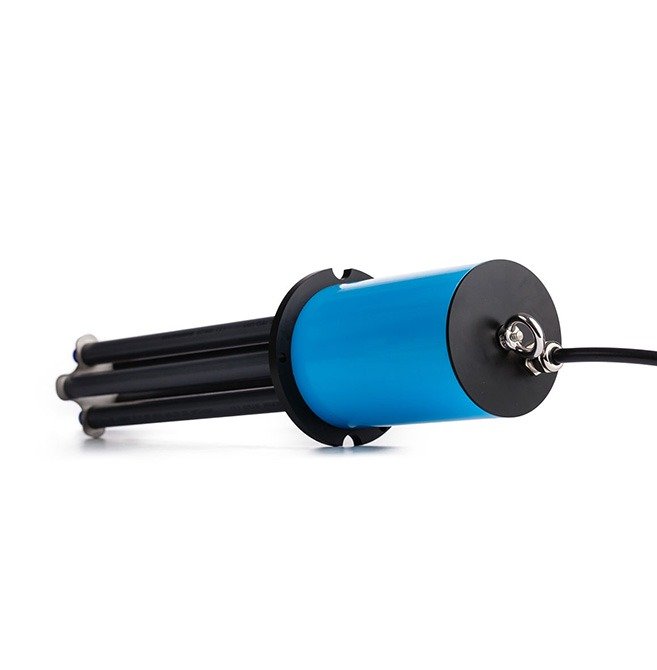

Sensor Pengukur Perubahan Panjang Borehole Rod Extensometer

Ekstensometer Batang Lubang Bor berfungsi untuk mengukur panjang antara satu atau lebih titik jangkar dan kepala referensi.

Sistem Ekstensometer Batang secara akurat mengukur penurunan dan/atau kenaikan antara satu atau beberapa titik jangkar di dalam lubang bor dan pada kepala referensinya. Sistem ini menggunakan hingga delapan batang, yang dijangkarkan sepanjang sumbu lubang bor, dan berakhir di kepala referensi di pintu masuk lubang bor.

Ekstensometer Batang diisolasi dari material timbunan oleh selongsong pelindung yang memastikan pergerakannya bebas. Perpindahan sepanjang sumbu lubang bor dari jangkar dicatat dengan mengukur pergerakan bagian atas batang relatif terhadap kepala referensi.

Tersedia berbagai pilihan untuk Ekstensometer Batang:

Pembacaan otomatis atau manual
Batang yang terbuat dari Baja Tahan Karat atau fiberglass
Penjangkaran hidrolik untuk tanah
Penjangkaran yang dapat di-grout untuk batuan
Referensi batang titik tunggal atau ganda

Categories: Extensometers, Sensors

Description
Reviews (0)

Description

Features

Disediakan dalam bentuk komponen untuk perakitan di lokasi
Pilihan batang baja tahan karat atau fiberglass
Berbagai jenis jangkar tersedia sesuai dengan kondisi tanah dan metode pemasangan
Pilihan jarak jauh menggunakan kawat getar atau transduser perpindahan potensiometri
Hingga 8 jangkar dapat dipasang pada berbagai kedalaman di dalam lubang bor
Untuk diameter lubang bor hingga 200 mm

Benefits

Pemasangan di lubang bor atau lubang bor pada orientasi apa pun
Pemantauan manual atau jarak jauh
Pengukur kedalaman dapat digunakan untuk pembacaan manual
Panjang batang yang mudah disesuaikan untuk menyesuaikan dengan berbagai kondisi lokasi
Panjang operasi lebih dari 100 m dimungkinkan
Dapat dikonfigurasi untuk pembacaan jarak jauh dan pencatatan data

Operation

Pergerakan relatif antara jangkar ujung dan tabung referensi diukur dengan pengukur kedalaman dial atau transduser perpindahan. Transduser perpindahan dipasang di tabung referensi dan terhubung ke ujung batang yang bebas; ujung batang yang lain terhubung dengan salah satu dari dua jangkar.

Kondisi tanah menentukan jenis jangkar yang akan digunakan:

Jangkar yang dapat di-grout untuk pemasangan di dalam lubang pada batuan
Jangkar tipe hidrolik (berujung tunggal atau ganda) untuk tanah lunak
Jangkar packer untuk batuan yang tersambung, di mana terdapat air yang mengalir, atau pemasangan di dalam lubang

Ekstensometer memiliki kepala referensi yang dapat menampung hingga delapan titik pengukuran per lubang bor. Diameter lubang bor dapat berkisar antara 100 mm-200 mm.

Gunakan batang baja tahan karat untuk rentang kedalaman yang lebih luas, atau batang fiberglass untuk pemasangan yang lebih cepat pada kedalaman yang lebih pendek. Rumah referensi multititik menerima semua batang dari satu instalasi lubang bor.

Application

Ekstensometer Batang digunakan untuk memantau pergerakan batuan dan tanah skala kecil dengan tingkat akurasi yang tinggi, termasuk penurunan dan pengangkatan fondasi, relaksasi atau penurunan batuan di sekitar terowongan, lubang, gua, dan abutmen.

Aplikasi yang umum meliputi:

Pemantauan penurunan dan pengangkatan fondasi
Pemantauan terowongan, lubang, gua, dan abutmen
Pengendalian lereng alami dan lereng galian, penggalian tambang dan pertambangan
Pemantauan deformasi dinding penahan, pilar jembatan, dan abutmen
Pondasi bendungan dan menara intake, abutmen bendungan beton
