Description
Features
- Sistem bus dengan satu kabel memudahkan pencatatan data dan telemetri dengan biaya rendah
- Sistem pemasangan batang fiberglass samping untuk instalasi dengan penopang atas maupun bawah sesuai kebutuhan aplikasi
- Sensor berdiameter kecil kompatibel dengan sebagian besar sistem ekstensiometer magnetik standar
- Dapat dipasang ulang pada ekstensiometer magnetik yang sudah ada
- Dirancang khusus agar mudah diperpanjang saat timbunan bertambah atau diperpendek saat terjadi penggalian
- Keluaran dalam satuan teknik – tidak memerlukan konversi data
Benefits
- Data digital BUSSED yang cepat dan andal
- Konektor cepat mengurangi waktu instalasi
- Data geoteknik penurunan tanah yang berkualitas tinggi dan akurat
- Pembacaan otomatis menghemat biaya tenaga kerja serta memungkinkan instalasi lebih jauh/remote
- Batang penyangga ringan memudahkan pemasangan
Operation

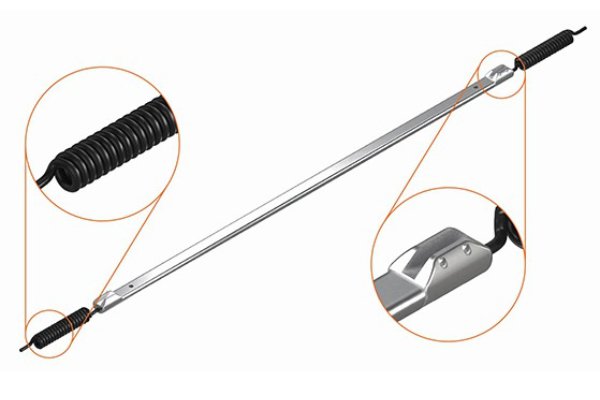

Sensor pemosisian magnetik digital berdaya rendah dipasang vertikal di dalam lubang bor yang digantung pada penyangga atas dan batang penyangga GRP, dengan target magnetik bawah yang diposisikan di tanah yang stabil sebagai referensi dan survei geodetik atas untuk memberikan referensi absolut untuk perpindahan vertikal.
Data digital dari sensor-sensor tersebut di-BUSSED bersama-sama dan diperoleh melalui node nirkabel WI-SOS 480 atau sistem GeoLogger lain yang memungkinkan pemantauan otomatis yang cepat dan andal.
Aplikasi
Aplikasi umum meliputi:
- Pemantauan konsolidasi tanah lunak selama proses penimbunan
- Identifikasi zona konsolidasi
- Pengangkatan tanah (heave) setelah penggalian
- Penurunan (subsidence) di atas terowongan atau gua
- Perpindahan lateral di bawah timbunan atau lereng
Specifications
| Kategori | Spesifikasi |
|---|---|
| Performa | |
| Jangkauan | 400 mm |
| Resolusi | 0.1 mm |
| Akurasi¹ | ±0.5 mm |
| Sinyal Keluaran | Digital RS-485 |
| Catu Daya | 4–30 VDC |
| Konsumsi Daya (Idle/Aktif) | 229 mW / 87 mW |
| Waktu per Pengukuran (pemanasan/pembacaan) | 20.3 detik / 2 detik |
| Rentang Suhu | -40°C hingga +80°C |
| Jumlah Maksimal Sensor per Rangkaian² | 27 |
| Panjang Maksimal Kabel per Rangkaian | 100 m |
| Fisik | |
| Material | Stainless Steel 316L |
| Dimensi | 740 mm x 20 mm |
| Berat | 675 g |
| Aksesori | |
| Kabel | 4 inti, 22 AWG, jaket 4 mm |
| Berat Kabel | 30 g/m |
| Batang Penopang | GRP 4 mm dengan lapisan plastik 2 mm |
| Berat Batang Penopang | 40 g/m |
| Material Penopang Atas/Bawah | Stainless Steel 316L |
¹ Dapat bervariasi tergantung magnet yang digunakan.
² Nilai dapat berbeda tergantung konfigurasi sistem.
Component
System Components
| Komponen | Deskripsi |
|---|---|
| Reed Switch Probe 1 | Digunakan untuk mengonfirmasi secara manual lokasi sensor magnetik selama instalasi sistem IPX. |
| Access Tube 2 | Pipa akses berdiameter 33 mm atau 42 mm, memungkinkan Reed Switch Probe diturunkan untuk mengidentifikasi posisi target magnetik. Setelah terpasang, pipa diisi kembali dengan grout. |
| Datum Magnet 2 | Magnet referensi yang dipasang pada bagian bawah pipa akses untuk dijadikan titik acuan. Dipasang saat ujung pipa tertanam di tanah yang stabil. |
| Telescopic Sections 3 | Bagian pipa teleskopik yang dipasang ketika terjadi atau diperkirakan akan terjadi penurunan tanah lebih dari 3%. |
| Spider Magnets 4 & 5 | Magnet laba-laba yang digunakan untuk menempatkan target magnetik pada posisi tertentu di sepanjang pipa akses. Tersedia dalam versi tiga kaki atau enam kaki. Kaki dapat ditekan ke dalam saat dimasukkan, lalu mengembang ketika dilepas di dalam pipa. |
| Plate Magnet 6 | Magnet pelat yang digunakan pada tanah atau urugan untuk menambah target magnetik. Diposisikan pada kedalaman tertentu, dikompakkan dengan material urugan di sekitarnya. |
| Installation Tools | Peralatan tambahan untuk membantu pemasangan pipa akses. Alat pengukur panjang hanya digunakan hingga pipa akses terpasang dan sebelum pipa diisi grout. |
