Description
Features
- Konstruksi minimalis agar sesuai dengan lubang bor 50 mm
- Monitor hingga empat titik/jangkar
- Kepala referensi terpasang rata dengan permukaan
- Kompatibel dengan transduser potensiometer dan transduser kawat getar
- Output dalam komunikasi analog (frekuensi atau 4-20 mA) atau digital RS485 melalui protokol MODBUS RTU
- Rentang pengukuran hingga 50 mm (2 inci) atau 150 mm (5,9 inci)
Benefits
- Mengurangi hambatan permukaan karena pemasangan rata
- Pembacaan data perpindahan jarak jauh
- Diameter pengeboran kecil 50 mm
- Sudah dirakit sebelumnya, mengurangi biaya pemasangan
Application
Aplikasi umum ekstensometer MEXID meliputi:
- Penggalian terowongan
- Penambangan
- Penggalian dalam
- Konstruksi dan pemantauan bendungan
- Pemantauan perpindahan tanah
- Pemantauan penurunan tanah
- Perpindahan batuan
- Pemantauan tanggul
Aplikasi Terowongan Khas dengan MEXID Digital

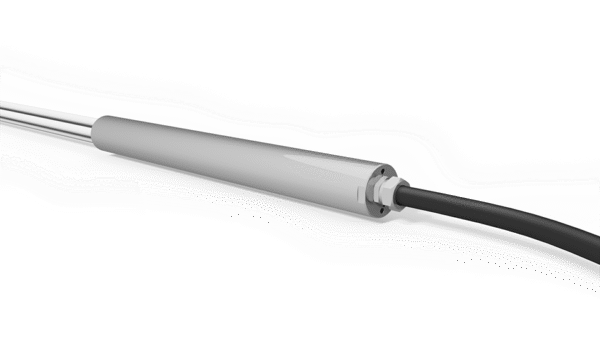

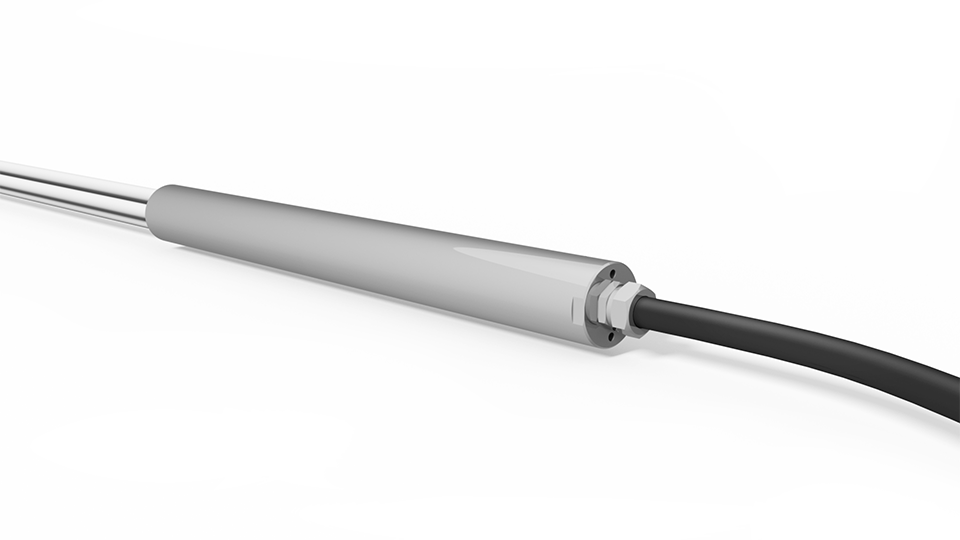

Physical Features
Comparison MEXID VS MPBX
Specifications
| Mexid dengan Transduser Potensiometer | Mexid dengan Transduser VW | |
| Model | Elektrik 4-20mA | Digital RS-485 |
| Jangkauan | 50mm | 150mm |
| Kode Produk | 0D2MXXD1A050 | 0D2MXXD1A150 |
| (NP) | 0D2MX02A050 (2P) | 0D2MX02A150 (2P) |
| 0D2MX03A050 (3P) | 0D2MX03A150 (3P) | |
| 0D2MX04A050 (4P) | 0D2MX04A150 (4P) |
Instrumen
| Diameter / Panjang | $\diameter$ 48.3 mm / 476 mm |
| Bahan | Baja tahan karat |
Transduser Perpindahan
| Sinyal keluaran | 4-20mA (perpindahan), Ohm (suhu) |
| Akurasi | 0.20% FS |
| Rentang frekuensi tipikal | – |
| Suhu operasi | -20$^\circ^\circ$C |
Jangkar
| Diameter / Panjang | OD 16 mm / 400 mm |
| Bahan | Rebar galvanis |
Batang dan Selongsong
| Kode produk | 0D221BMFG00 |
| Diameter / bahan batang | OD 7 mm / fiberglass |
| Panjang batang | Tentukan kedalaman untuk setiap jangkar |
| Diameter / bahan selongsong | OD 12 mm / nilon 11 (risan) |
Kabel
| Kode produk | 0WE1160LSZH |
| Maks. panjang kabel ke logger | 1000 m |
