Description
Features
Cocok untuk pembacaan manual atau jarak jauh
Rentang pengukuran dapat disesuaikan untuk menyesuaikan kompresi atau tegangan
Mengandung termistor integral
Segel O-ring memberikan perlindungan anti air
Benefits
- Lebih dari 30 tahun keahlian dalam desain dan manufaktur teknologi instrumen Kawat Getar
- Pembacaan akurat dan berulang pada kabel yang panjang
- Umur pakai panjang, stabilitas jangka panjang, dan keandalan
- Kokoh dan andal
- Pengukur dan kumparan dapat digunakan kembali
Operation

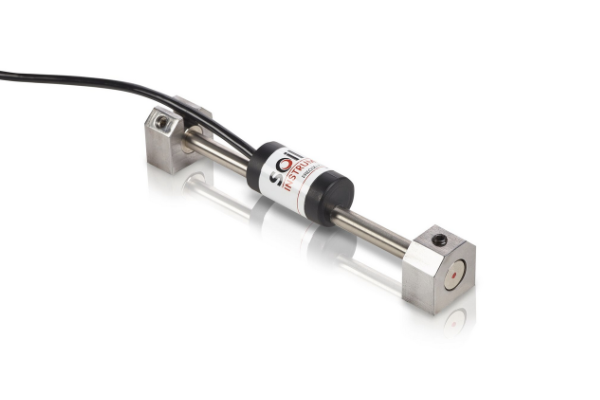

Sensor dipasang dengan melepas dua blok pemasangan dan menempatkannya (menggunakan batang pengaturan sebagai templat) pada baja yang akan dipantau, lalu dilas dengan las busur.
Setelah lasan mendingin, pengukur dipasang ke dalam blok dan dikencangkan sesuai kebutuhan. Kumparan pengambil kemudian digeser ke tempatnya dan diamankan dengan pengikat kabel.
Setelah terpasang, perubahan regangan dipantau oleh rakitan kumparan yang terpasang pada pengukur. Pengukur dapat dibaca secara individual atau dari jarak jauh/otomatis sebagai bagian dari sistem pengumpulan data.
Application
Alat Ukur Regangan Las Busur Kawat Getar mengukur regangan pada komponen baja dan besi cor pada bangunan, jembatan, bendungan, dan pipa, serta pada batang tulangan di dalam beton massa atau tiang pancang. Alat ini dapat mengukur tarikan dan kompresi.
Aplikasi umum meliputi:
- Komponen baja dan penopang
- Pemantauan regangan akibat beban
- Jembatan dan bendungan
- Pemantauan regangan dan beban selama konstruksi dan masa pakai
- Tiang pancang dan beton massa
- Pemantauan regangan pada batang tulangan selama konstruksi, pengujian tiang pancang, dan masa pakai.
Specification
Sensor
| Jangkauan | 3000 mikrostrain |
| Resolusi | 1 mikrostrain |
| Akurasi¹ | 0.1% dari skala penuh |
| Rentang suhu | -20 hingga C |
| Panjang pengukur aktif | 141.4mm |
| Metode eksitasi | Pluck or sweep |
| Bahan | Baja tahan karat |
| Berat | 50g |
| Dimensi | P 157mm x $\diameter$ 12.7mm |
Casing Koil
| Tipe | Terenkapsulasi, dapat dilepas dengan termistor |
| Panjang kabel standar | 3m, 10m, 25m |
| Tipe termistor | NTC 3k$\Omega$ |
| Akurasi termistor | 0.5$^\circ$C |
| Resolusi termistor | 0.1$^\circ$C |
| Berat (koil saja) | 12g |
| Berat kabel /m | 30g |
| Tipe kabel | Selubung PUR 4 inti, pelindung foil & kawat pembuangan |
Blok Pemasangan
| Bahan | Baja |
| Dimensi | P 25mm x T 25mm x L 16mm |
| Berat / Pasangan | 105g |
Penutup Pelindung Opsional
| Bahan | Baja berlapis bubuk / Lapisan polystyrene |
| Dimensi | P 280mm x L 100mm x T 60mm |
| Berat | 670g |
1 Tergantung pada pembacaan
2 ±0,1% skala penuh dengan kalibrasi individual; ±0,5% skala penuh dengan kalibrasi batch standar
3 Panjang lain tersedia
Ordering Information
Pengukur Regangan Kawat Bergetar yang Dapat Dilas
Jangkauan regangan 3000µ. Termasuk sensor dengan termistor, 2 blok pemasangan. Alat instalasi ST2-2.1 diperlukan untuk instalasi.
| Kode | Barang | Keterangan |
| ST2-1.1 | Sensor dengan panjang kabel yang ditentukan | Kabel CA-3.1-4-IC harus dipesan secara terpisah |
| ST2-1.2 | Sensor dengan panjang kabel 3 meter | |
| ST2-1.3 | Sensor dengan panjang kabel 10 meter | |
| ST2-1.4 | Sensor dengan panjang kabel 25 meter | |
| ST2-1.5 | Penutup pelindung termal |
Alat Instalasi
Satu alat diperlukan untuk beberapa instalasi.
| Kode | Barang | Keterangan |
| ST2-2.1 | Kit instalasi | Termasuk jig pengaturan & spacer. Hanya diperlukan satu. |
Kabel Penghubung dan Kelengkapan
| Kode | Barang | Keterangan |
| CA-3.1-4-IC | Kabel instrumen | 4 inti, 7/0.20, terlindung. Harga per meter, jaket poliuretan. |
| CA-4.1 | Kit penyegel sambungan | |
| CA-4.2 | Pita perekat berwarna | Set isi 10. |
| CA-4.3 | Alat crimping | |
| CA-4.4 | Selongsong crimping | Set isi 100. |
| W6-6.1 | Pengikat nilon | Harga per buah, 150mm x 3.5mm. Kemasan isi 100. |
| ST1-3.5 | Pengikat nilon | Harga per buah, 370mm x 4.7mm. Kemasan isi 100. |
Aksesoris Instalasi
| Kode | Barang | Keterangan |
| ST2-3.1 | Set blok pemasangan cadangan | Set 2 blok untuk 1 instrumen. |
Manual
| Kode | Barang | Keterangan |
| MAN-175 | Panduan Pengukur Regangan Kawat Bergetar yang Dapat Dilas |
