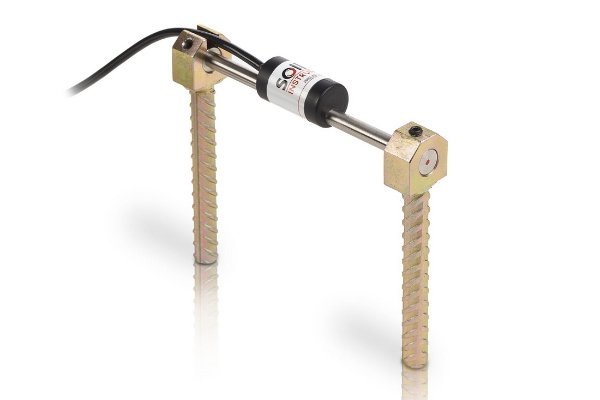

Sensor Pengukur Regangan Vibrating Wire Concrete Surface Mount Strain Gauge ST3

Description

Features

• Pengukur regangan yang dapat disesuaikan untuk penggunaan rentang instrumen yang paling efektif
• Dikalibrasi secara individual
• Termistor integral
• Tahan air
• Pengukur dan kumparan dapat digunakan kembali



Benefits

• Lebih dari 30 tahun keahlian dalam desain dan manufaktur teknologi instrumen Vibrating Wire
• Pembacaan akurat dan berulang pada kabel panjang
• Umur pakai panjang, stabilitas jangka panjang, dan keandalan
• Dapat digunakan dengan kabel panjang tanpa penurunan sinyal
• Cocok untuk pembacaan jarak jauh dan pencatatan data



VIBRATING WIRE PRINCIPLE

Kawat baja karbon tinggi ditahan dalam tegangan antara titik tetap dan titik bergerak di dalam sensor.
Perubahan fisik yang diukur oleh sensor menghasilkan perubahan kecil pada posisi titik bergerak yang mengakibatkan perubahan
tegangan kawat.
Kawat dapat dieksitasi dengan cara dipetik atau disapu melalui kumparan yang berdekatan dengan kawat. Frekuensi resonansi yang dihasilkan (yang
relatif terhadap tegangan kawat) kemudian direkam oleh kumparan yang sama. Hasil pembacaan dapat ditampilkan melalui pembacaan instrumen atau direkam
oleh peralatan pencatat data.



Operation

Pengukur Regangan Pemasangan Permukaan Beton terdiri dari tabung tertutup berisi kawat yang diikatkan melalui baut Allen ke jangkar yang dapat dilepas di kedua ujungnya.

Kumparan pengangkat dirancang agar mudah terpasang di bagian tengah tabung pengukur yang rata, sehingga dapat dipasang kembali setelah pengukur terpasang. Karena pengukur dan kumparannya mudah dilepas, keduanya dapat digunakan kembali jika diinginkan.

Baut jangkar diberi grouting di lokasi menggunakan batang pengikat sebagai templat untuk mengebor lubang ke dalam struktur yang akan dipantau. Pengukur harus dilepas dari baut jangkar selama proses grouting untuk mencegah kerusakan. Kedua baut jangkar diberi grouting (menggunakan batang pengikat pengukur sebagai templat) ke struktur yang akan dipantau. Setelah jangkar dimasukkan ke dalam lubang, pengukur dipasang kembali ke dalam jangkar dan dikencangkan sesuai kebutuhan. Jika belum terpasang, kumparan pengangkat perlu digeser ke tempatnya dan diamankan dengan pengikat kabel.

Sensor dapat dibaca menggunakan pembacaan Vibrating Wire yang tersedia secara komersial, dan data suhu juga dapat dibaca dari termistor integral. Penggunaan sinyal berbasis frekuensi (seperti pada semua pengukuran VW) memungkinkan kabel yang panjang (lebih dari 1.000 m) antara instrumen dan titik pembacaan atau pencatat data.



Applications

Alat Ukur Regangan Terpasang di Permukaan Beton dapat mengukur regangan pada komponen beton pada bangunan, jembatan, bendungan, pipa, atau struktur beton lainnya.

Aplikasi umum meliputi:

• Komponen beton dan penopang
• Pemantauan regangan akibat beban
• Jembatan dan bendungan
• Pemantauan regangan dan beban selama konstruksi dan masa pakai
• Tiang pancang dan beton massa.





Specifications

Sensor

Jangkauan	3000 mikrostrain
Resolusi	1 mikrostrain
Akurasi	$\pm$0.1% dari skala penuh
Rentang suhu	-20 hingga 80∘C
Panjang pengukur aktif	141.4mm
Metode eksitasi	Pluck or sweep
Bahan	Baja tahan karat
Berat	50g
Dimensi	P 157mm x $\diameter$ 12.7mm



Casing Koil

Tipe	Terenkapsulasi, dapat dilepas dengan termistor
Panjang kabel standar	3m, 10m & 25m
Tipe termistor	NTC 3k$\Omega$
Akurasi termistor	$\pm$0.5$^\circ$C
Resolusi termistor	$\pm$0.1$^\circ$C
Berat (koil saja)	12g
Berat kabel /m	30g
Tipe kabel	Selubung PUR 4 inti, pelindung foil & kawat pembuangan



Jangkar Pemasangan

Bahan	Baja
Lapisan	Seng
Dimensi	P 25mm x T 25mm x L 16mm, Rebar 110mm x $\diameter$ 12mm



Penutup Pelindung Opsional

Bahan	Baja berlapis bubuk / Lapisan Polystyrene
Dimensi	P 280mm x L 100mm x T 60mm
Berat	670g
