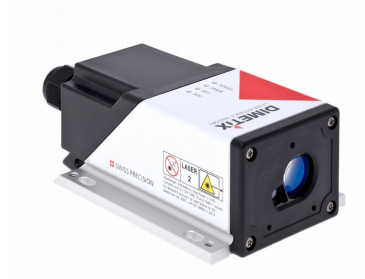

Sensor Pengukuran Jarak Laser Distance Sensors D-Series Type DEN-10-500

Sensor jarak laser ini dirancang untuk pengukuran presisi, dengan akurasi ±1 mm dan kemampuan mengulang pengukuran hingga ±0.5 mm. Sensor ini dapat mengukur jarak hingga 100 meter pada permukaan alami dan 500 meter menggunakan pita reflektif, menjadikannya serbaguna untuk berbagai aplikasi industri.

Dengan laju pengukuran dan keluaran maksimum 100 Hz, sensor ini mampu melakukan pengukuran cepat secara real-time. Sensor ini dapat beroperasi dalam rentang suhu antara -10°C hingga +50°C dan memiliki peringkat perlindungan IP65, yang berarti tahan debu dan percikan air, cocok untuk lingkungan yang keras. Sensor ini menggunakan laser merah Kelas 2 (<1mW) yang aman bagi mata dalam penggunaan normal, dengan ukuran titik laser yang bervariasi tergantung jaraknya. Dari segi dimensi, sensor ini memiliki ukuran fisik 140 x 78 x 48 mm dan berat 350 gram.

Untuk konektivitas, sensor ini menawarkan berbagai antarmuka, termasuk keluaran analog (0/4..20 mA), input dan output digital, dan beberapa antarmuka serial (RS-232, RS-422/485, SSI). Terdapat juga port USB untuk konfigurasi, serta opsi Fieldbus seperti PROFIBUS dan EtherNet/IP untuk integrasi yang lebih luas ke dalam sistem otomasi.

Categories: Laser Distance Sensors, Sensors

Description
Reviews (0)

Description

Specifications

Spesifikasi	Keterangan
Akurasi	±1 mm (@ ±1σ), ±3 mm (@ ±2σ)
Pengulangan	±0.5 mm (@ ±1σ), ±1.5 mm (@ ±2σ)
Rentang Pengukuran	0.05 – 100 m (permukaan alami); 0.5 – 500 m (pita reflektif)
Laju Pengukuran Maks.	100 Hz
Laju Keluaran Maks.	100 Hz
Suhu Operasi	-10°C hingga +50°C
Perlindungan Ingress	IP65
Sumber Daya	12..30 VDC (0.15A @ 24 VDC)
Laser	Laser merah, tampak (Kelas Laser 2, <1mW)
Dimensi Laser Dot	7 x 3 mm (pada 10 m); 28 x 13 mm (pada 50 m); 55 x 30 mm (pada 100 m)

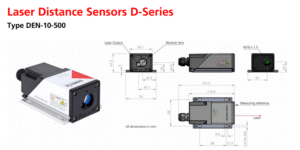

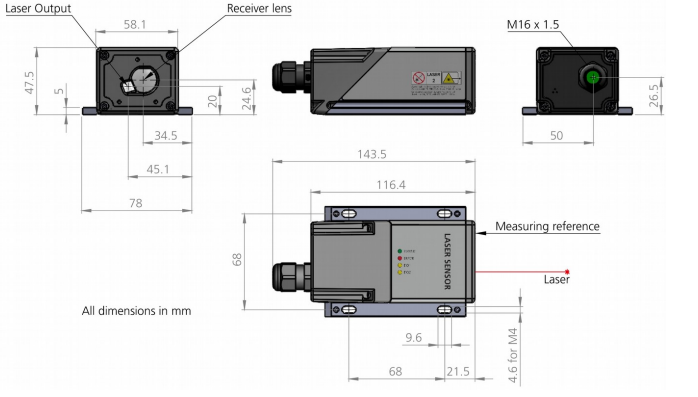

Dimensi Sensor	140 x 78 x 48 mm
Berat	350 g
Antarmuka Analog	0/4..20 mA (programmable)
Kesalahan Output Analog Maks.	±0.1%
Input Digital	1 (programmable)
Output Digital	2 (programmable) / 1 (error display)
Antarmuka Serial	RS-232, RS-422 / RS-485, SSI
Koneksi USB	Ya (untuk konfigurasi saja)
Opsi Bus	PROFIBUS, PROFINET, EtherNet/IP, EtherCAT
Koneksi Internal	Terminal sekrup internal
