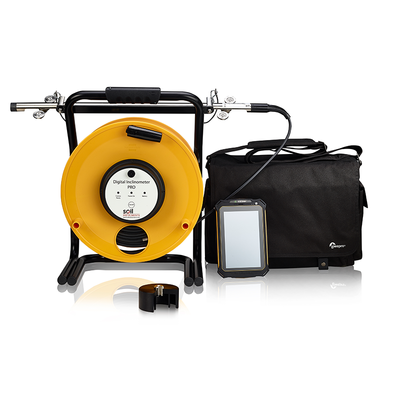

Sensor Pergeseran Tanah Vertikal C17-PRO Vertical Digital Inclinometer System

Description

Features

• Tidak ada konektor antara probe, gulungan kabel, dan Field Tablet
• Probe terbuat dari baja tahan karat 316
• Rakitan roda pegas presisi
• Koneksi Bluetooth antara gulungan kabel dan Field Tablet
• Pengukuran akurat dan presisi menggunakan sensor MEMS
• Kontrol kedalaman yang dapat diulang menggunakan penanda baja tahan karat tahan aus rendah dan sistem gerbang kabel
• Field Tablet yang sangat kokoh memungkinkan transfer data yang mudah
• Perangkat lunak ‘In-Port Pro’ yang disempurnakan untuk digunakan dengan Field Tablet guna memudahkan pengambilan data
• Layar sentuh 8” yang besar dan visibilitas tinggi



Benefits

• Sambungan kabel yang dicetak menghilangkan masuknya air dan masalah koneksi
• Sinyal digital memungkinkan transmisi data bebas gangguan
• Elektronik canggih memastikan penggunaan yang lama dan bebas masalah di lingkungan kerja yang keras
• Transfer data mudah melalui Bluetooth, koneksi langsung, atau internet menggunakan Wi-Fi atau jaringan GSM
• Tablet Lapangan Tahan Air untuk penggunaan terus-menerus di lingkungan kerja yang keras
• Daya tahan baterai sangat lama
• Ringan dan mudah dibawa



Operation

Probe inclinometer dimasukkan ke dalam casing inclinometer dan diturunkan hingga kedalaman tertentu, dengan memastikan roda probe terpasang dengan benar dan berada pada alur (keyways) dalam casing.
Probe ini terhubung dengan kabel berskala yang digulung pada reel kabel.

Pembacaan pergeseran dilakukan pada interval tetap setiap 0,5 m di dalam casing (sesuai panjang gauge antara roda probe). Jarak ini diukur dan dikontrol menggunakan penanda baja tahan karat (stainless steel markers) yang dijepit pada kabel. Penanda tersebut melewati celah pada cable gate, sehingga memberikan posisi yang tepat untuk setiap pembacaan.

Dengan menekan tombol pada layar atau menggunakan mode auto run, data hasil pembacaan dari sensor MEMS dapat disimpan. Data tersebut dikirimkan dari reel kabel ke Field Tablet melalui transmisi Bluetooth.

Satu set awal atau “dasar” dari pembacaan inclinometer diperoleh pada setiap interval dalam casing. Penjumlahan dari setiap pembacaan bertahap menghasilkan profil perpindahan horizontal casing sebagai fungsi dari kedalaman.

Ketika semua pembacaan berikutnya dilakukan pada kedalaman yang sama, perbandingan profil casing secara berturut-turut akan menunjukkan kedalaman, arah, besarnya, serta laju perubahan pergerakan.

Indikasi paling jelas dari pergerakan dapat dilihat dengan memplot perubahan perpindahan casing terhadap kedalaman menggunakan perangkat lunak Geomotion Cloud Data Management.

Advanced Pro Features

• Kabel Kevlar® yang diperkuat dan tangguh, dengan kekuatan putus 6,8 kN
• Tablet lapangan berlayar besar 8” yang tangguh dan dilengkapi SIM
• Sistem pengenalan borehole
• Penanda kabel stainless steel tahan aus dan anti selip
• Fitur auto run untuk mempercepat pengukuran borehole
• Termasuk perangkat lunak analisis borehole In-Profile
• Dapat meninjau dataset secara grafis setelah penyelesaian pengukuran borehole
• Probe berdiameter kecil untuk melewati radius lengkung lebih sempit pada casing inclinometer
• Daya tahan baterai reel lebih dari 40 jam
• Kabel yang dicetak permanen untuk koneksi andal dan masa pakai panjang



Application

Sistem Inklinometer Digital digunakan untuk mengukur perpindahan lateral pada tanah atau struktur. Sistem ini berguna untuk menentukan kedalaman, arah, besaran, dan laju pergerakan.

Aplikasi yang umum meliputi:

• Kegagalan lereng dan longsor
• Zona geser dan longsor
• Dinding diafragma atau turap
• Pemantauan lentur pada tiang pancang
• Verifikasi asumsi desain dan analisis elemen hingga
• Tanggul
• Bendungan
• Dinding penahan



Specifications

Probe

Parameter	Nilai
Panjang probe	500 mm
Diameter probe	25.4 mm
Rentang kalibrasi	±30° (±250 mm) [±12”]
Resolusi	0.005 mm [0.0002”]
Akurasi sensor	±0.02% full scale (±0.1 mm)
Suhu operasi	-20 hingga +70 °C
Repeatability	±0.005% full scale
Akurasi sistem (30 m)	±2.0 mm
Diameter internal casing minimum	38 mm
Diameter internal casing maksimum	83 mm
Radius minimum tikungan yang bisa dilewati	2.06 m

Kabel

Parameter	Nilai
Tipe	Kevlar® diperkuat, Polyurethane coated, 4 core
Berat	±82 g per meter
Penanda kabel	Stainless Steel
Kekuatan tarik putus	6.8 kN
Diameter kabel	7.5 mm

Cable Reel

Parameter	Nilai
Dimensi	483 × 385 × 315 mm
Daya tahan baterai	40 jam penggunaan terus menerus

Berat (Probe + Kabel + Reel)

Panjang Kabel	Berat
30 m	9 kg
50 m	11 kg
100 m	15 kg

Field Tablet

Parameter	Nilai
Layar	8”, high visibility display
Konektivitas	Bluetooth® 4.1, Wi-Fi® 802.11 A/AC/b/g/n, 4G LTE
Dimensi	235 × 146 × 13 mm
Berat	560 g
Kamera	16 MP (belakang) / 5 MP (depan)
Suhu operasi	-20 hingga +60 °C
Baterai	Hingga 8 jam
Proteksi	IP67
GPS	GPS / GLONASS
Port	USB-C, Dual SIM slot

1 Diperoleh secara empiris dari survei yang mencakup kesalahan sistematis dan acak yang disebabkan oleh casing, probe, danoperator. Dicapai menggunakan Casing Soil Instruments Easy Connect (EC) yang dipasang dalam jarak 3° dari vertikal dan dioperasikansesuai dengan panduan pengguna.
2 Termasuk versi dasar ‘In-Profile’. Versi lanjutan tersedia sebagai opsi.
3 Berdasarkan Casing Soil Instruments EC 70mm dan probe cetak.



Ordering Information

Vertical Digital Inclinometer System

(Sudah termasuk probe biaxial 500 mm, kabel, cable reel & charger, cable gate, sertifikat kalibrasi, dan manual. Untuk casing hingga diameter luar 85 mm)

Kode	Panjang Kabel	Rentang
C17-PRO-30M	30 m	±250 mm / 500 mm (±30°)
C17-PRO-50M	50 m	±250 mm / 500 mm (±30°)
C17-PRO-75M	75 m	±250 mm / 500 mm (±30°)
C17-PRO-100M	100 m	±250 mm / 500 mm (±30°)
C17-PRO-150M	150 m	±250 mm / 500 mm (±30°)
C17-PRO-200M	200 m	±250 mm / 500 mm (±30°)

Field Tablet

• C17-PRO-CT8: Field Tablet dengan software In-Port Pro terpasang.

Vertical Digital Inclinometer Detachable Reel and Cable

(Sudah termasuk kabel, cable reel & charger, cable gate, dan manual)

Kode	Panjang Kabel
C17-PRO-30MD	30 m
C17-PRO-50MD	50 m
C17-PRO-75MD	75 m
C17-PRO-100MD	100 m
C17-PRO-150MD	150 m
C17-PRO-200MD	200 m

Detachable Probe

(Sudah termasuk probe biaxial & sertifikat kalibrasi. Untuk casing hingga diameter luar 85 mm)

Kode	Panjang Probe	Rentang
C17-PRO-PM	0.5 m	±250 mm / 500 mm (±30°)
C17-PRO-PI	24 inci	±12 inci / 24 inci (±30°)

In-Profile Data Management Package

• C13-PRO: In-Profile licence key

Inclinometer Accessories

• C17-5.1-SQR: Opsional square cable gate untuk casing baja persegi 50 × 50 mm (khusus sistem digital inclinometer).
