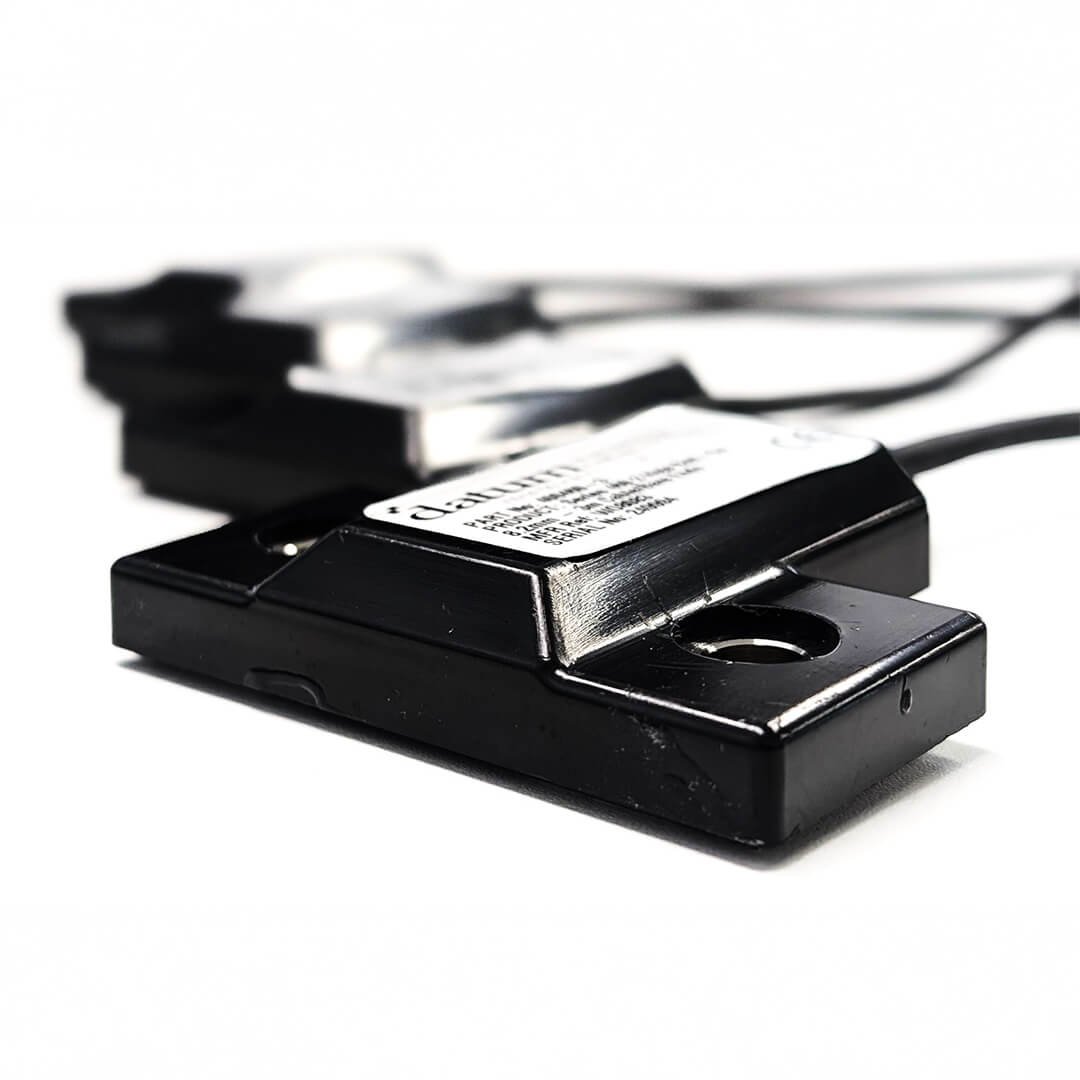

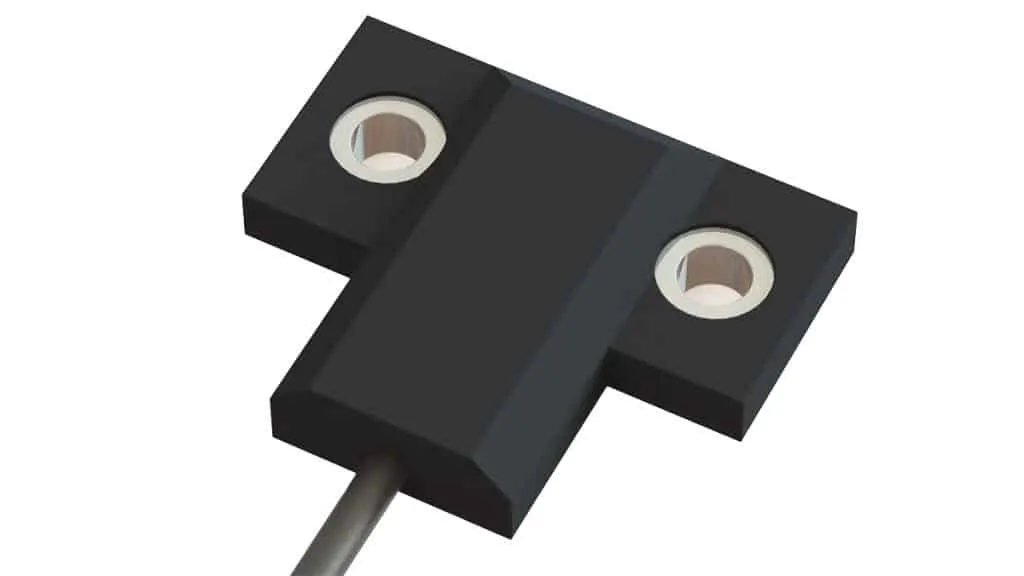

Sensor Regangan 2-Hole Bolt-On 460 Series Strain Sensor

Description

Key Features

High Strain Bolt-On Sensors

Sensor regangan baut-on banyak digunakan, tetapi biasanya sangat bergantung pada gesekan baut. Ketika regangan melebihi 600 mikro-strain dan terdapat beban kejut, sensor baut-on konvensional bisa mengalami pergeseran nol (zero shift).
Namun, desain sensor baut-on dari Datum sangat lentur dan tahan terhadap beban tinggi, mampu digunakan hingga 10.000 mikro-strain.
Penggunaan awalnya adalah pada poros kendaraan tempa (forged axles), di mana regangan bisa melebihi 1.500 mikro-strain, yang membuat sensor baut-on konvensional tidak dapat digunakan.



Bolt-On Strain Gauge Sensors Specification

Sensor regangan baut-on ini mudah dipasang, tanpa memerlukan pengkabelan halus atau penyolderan.
Desainnya yang kokoh dan praktis memungkinkan sensor ini bekerja di hampir semua lingkungan dan cuaca.
Dirancang untuk memenuhi standar perlindungan IP67, menjadikan produk ini benar-benar serbaguna dan andal, dengan akurasi tinggi dan pengulangan hasil yang konsisten.
Setiap sensor telah diuji dan diperiksa secara menyeluruh sebelum pengiriman untuk memastikan kualitas.

• Rentang Regangan Terukur: 10 – 1.100 mikro-strain

• Output Terkalibrasi: 1,5 mV/V untuk 1.000 mikro-strain (nominal)

• Repetabilitas: 0,1% FSD

• Perlindungan Lingkungan: IP67

• Suhu Operasional: -20°C hingga +80°C



Bolt-On Strain  Sensors Output Options

Output Jembatan Strain Gauge Mentah (Raw Output)

Sensor memiliki sambungan 4-kabel yang dikonfigurasikan sebagai jembatan Wheatstone. Output ini memerlukan penguat eksternal, dan kompatibel dengan sebagian besar amplifier dan indikator strain gauge. Jika indikator Anda memerlukan input 6-kabel, silakan lihat panduan koneksi kami.

Output 4–20 mA:

• 4 mA = -600 mikro-strain, 12 mA = 0, 20 mA = +600 mikro-strain

• 4 mA = {nilai kustom}, 12 mA = 0, 20 mA = {nilai kustom}

• 4 mA = 0, 20 mA = 1.000 mikro-strain

• 4 mA = 0, 20 mA = {nilai kustom}

Catatan: Saat memilih rentang output, harap perhatikan bahwa bisa terjadi offset hingga 200 mikro-strain bila sensor dipasang pada permukaan yang tidak sepenuhnya rata. Bahkan pada permukaan yang telah diratakan, offset kecil masih mungkin terjadi.

Output 0–10 VDC:

• 0V = -600 mikro-strain, 5V = 0, 10V = +600 mikro-strain

• 0V = {nilai kustom}, 5V = 0, 10V = {nilai kustom}

• 0V = 0, 10V = 1.000 mikro-strain

• 0V = 0, 10V = {nilai kustom}

Catatan: Offset hingga 200 mikro-strain juga mungkin terjadi pada jenis output ini.

Pilihan Output Digital:

• RS485 Serial

• CAN Open

• PWM (Pulse Width Modulation)



Diversity of Bolt-On Strain Gauge Sensors

Dengan memanfaatkan teknik strain gauge terkini, sensor ini memberikan data yang akurat dan andal bahkan dalam lingkungan yang menantang. Sensor ini sepenuhnya kompatibel dengan berbagai indikator dan amplifier beban/regangan dari Datum Electronics, serta dapat digunakan secara paralel untuk aplikasi multi-sensor.

Sensor baut-on Seri 460 bukan hanya alat penting untuk mengukur mikro-strain, namun juga bisa menjadi bagian utama dari sistem pemantauan regangan, tekanan, dan beban.

Product Dimensions



Benefits

• Desain tangguh dan kokoh

• Instalasi mudah

• Cocok untuk area berbahaya

• Tahan air & debu (IP67)

• Dapat dipasang pada sistem yang sudah ada

• Solusi ekonomis dan efisien
