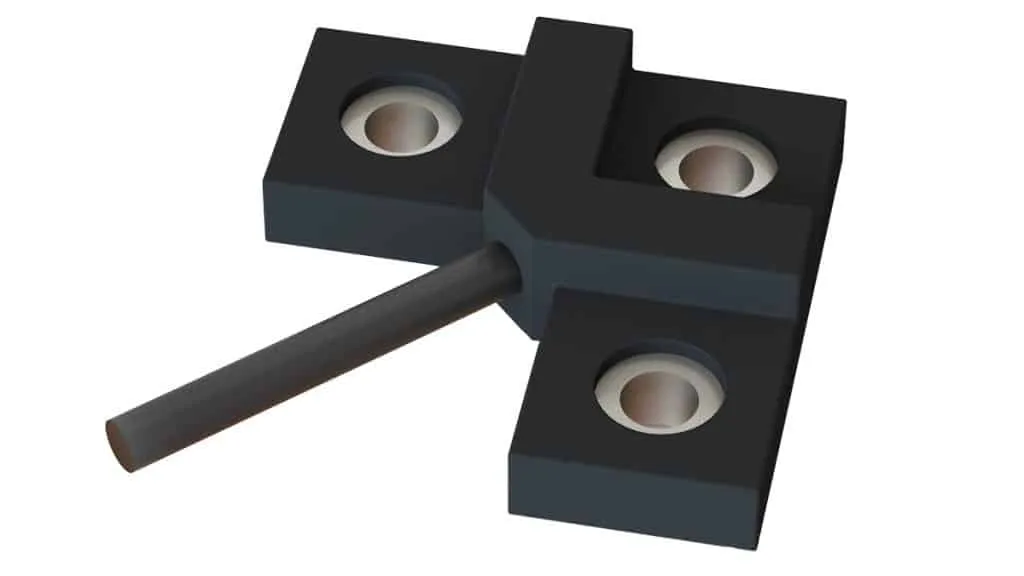

Sensor Regangan 3-Hole Bolt-On 460 Series Strain Sensor

Description

Key Features

High Strain Bolt-On Sensors

Sensor regangan baut-on banyak digunakan, namun umumnya bergantung pada gesekan baut saat dikencangkan. Jika regangan melebihi 600 mikro-strain dan terjadi beban kejut, sensor baut-on konvensional akan mengalami pergeseran nol (zero shift).
Desain sensor dari Datum sangat fleksibel dan dapat digunakan untuk regangan yang jauh lebih besar, hingga 10.000 mikro-regangan. Aplikasi awal dari sensor ini adalah untuk poros kendaraan tempa (forged axle) di mana regangan melebihi 1.500 mikro-regangan dan sensor regangan konvensional tidak mampu digunakan.



Bolt-On Strain Gauge Sensors Specification

Sensor baut-on dari Datum sangat mudah dipasang, tanpa perlu pengkabelan rumit atau penyolderan. Desainnya yang kokoh dan praktis memungkinkan sensor ini berfungsi di berbagai lingkungan, dalam segala kondisi cuaca. Dirancang agar memenuhi standar perlindungan IP67, menjadikannya produk universal yang andal, akurat, dan dapat diandalkan untuk berbagai aplikasi. Semua sensor telah diuji dan dicek selama proses perakitan akhir untuk memastikan kualitas terbaik.

• Rentang Regangan Terukur: 10 – 1.100 mikro-strain

• Output Terukur: 1.5 mV/V untuk 1.000 mikro-strain (nominal)

• Repetabilitas: 0.1% FSD

• Perlindungan Lingkungan: IP67

• Suhu Operasional: -20°C hingga +80°C



Bolt-On Strain  Sensors Output Options

1. Output Jembatan Strain Gauge Mentah (Raw Bridge Output)
– Sensor dilengkapi koneksi empat kabel ke pengukur regangan yang dikonfigurasi sebagai jembatan Wheatstone. Output ini membutuhkan penguat sinyal dan kompatibel dengan sebagian besar amplifier dan indikator strain gauge.
– Jika indikator Anda membutuhkan input 6 kabel, silakan lihat panduan koneksi kami.

2. Output 4-20mA
– 4mA = 600 mikro-strain, 12mA = nol, 20mA = +600 mikro-strain
– 4mA = {nilai pelanggan}, 12mA = nol, 20mA = {nilai pelanggan}
– 4mA = nol, 20mA = 1.000 mikro-strain
– 4mA = nol, 20mA = {nilai pelanggan}

Catatan: Saat memilih nilai output, harap pertimbangkan bahwa sensor dapat menunjukkan offset hingga 200 mikro-strain jika dipasang pada permukaan yang tidak rata. Bahkan pada permukaan yang sudah dihaluskan pun, offset kecil bisa terjadi.

3. Output 0-10VDC
– 0V = 600 mikro-strain, 5V = nol, 10V = 600 mikro-strain
– 0V = {nilai pelanggan}, 5V = nol, 10V = {nilai pelanggan}
– 0V = nol, 10V = 1.000 mikro-strain
– 0V = nol, 10V = {nilai pelanggan}

Catatan sama seperti di atas berlaku.

4. Output Serial RS485
5. Output CAN Bus
6. Output PWM



Diversity of Bolt-On Strain Gauge Sensors

Dengan menggunakan teknik dan teknologi pengukur regangan terbaru, sensor baut-on memberikan data yang akurat dan andal bahkan di lingkungan yang paling menantang. Sensor ini juga sepenuhnya kompatibel dengan berbagai indikator beban dan regangan serta amplifier kami, memungkinkan Anda mengoperasikan beberapa sensor secara paralel sesuai kebutuhan aplikasi Anda.

Sensor regangan baut-on Seri 460 ini tidak hanya penting untuk pengukuran mikro-strain, tetapi juga bisa menjadi bagian integral dari sistem pemantauan regangan, tegangan, atau beban.

Product Dimensions
