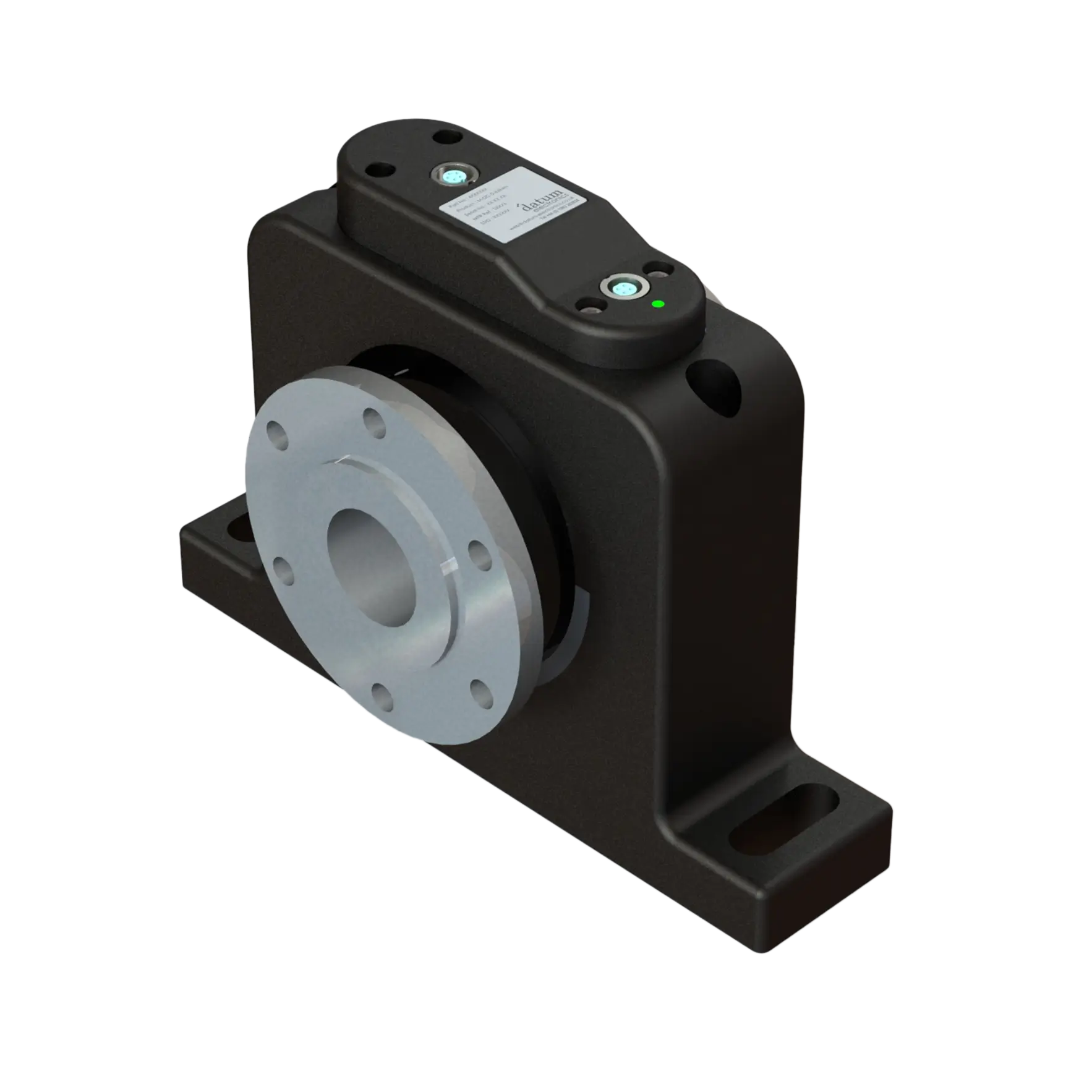

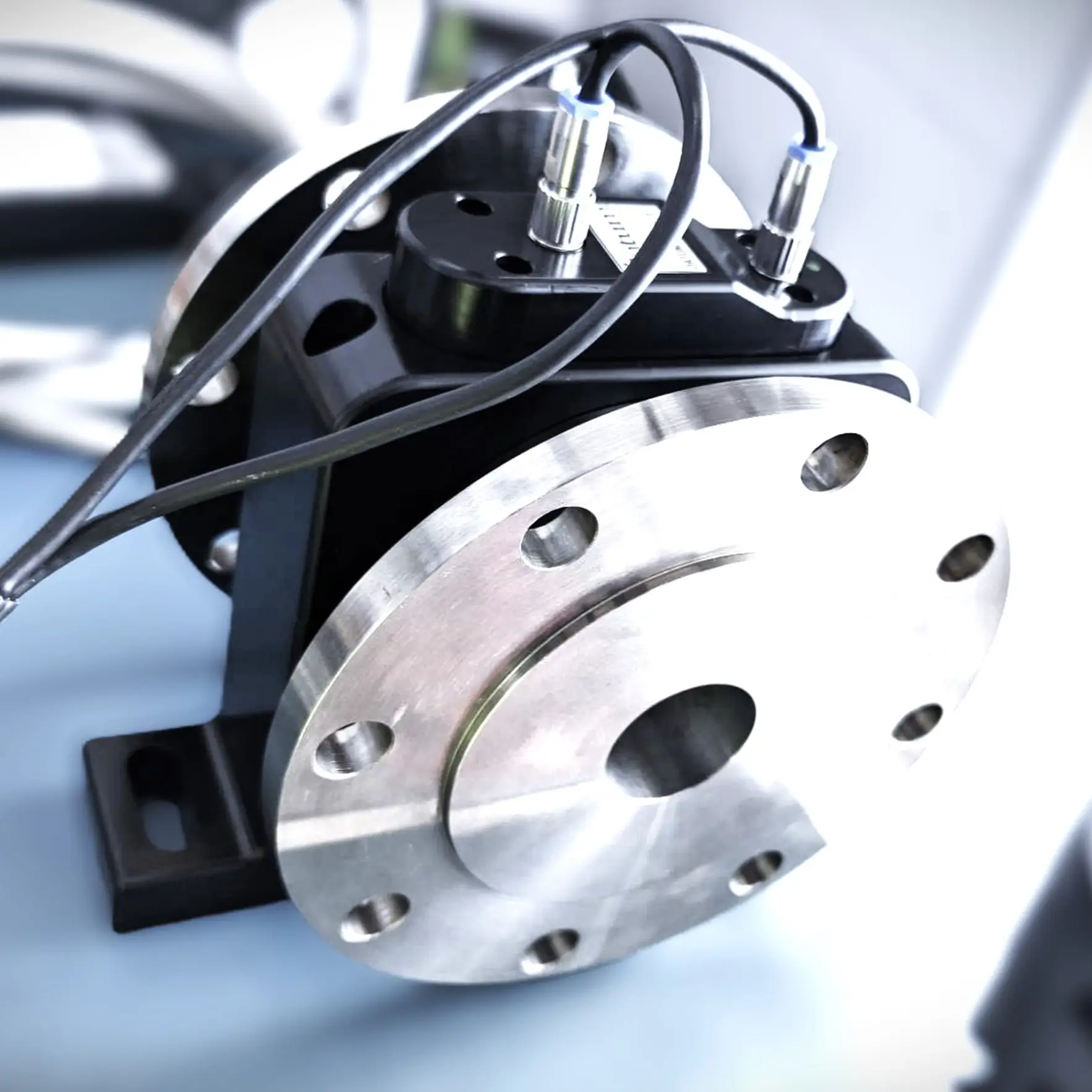

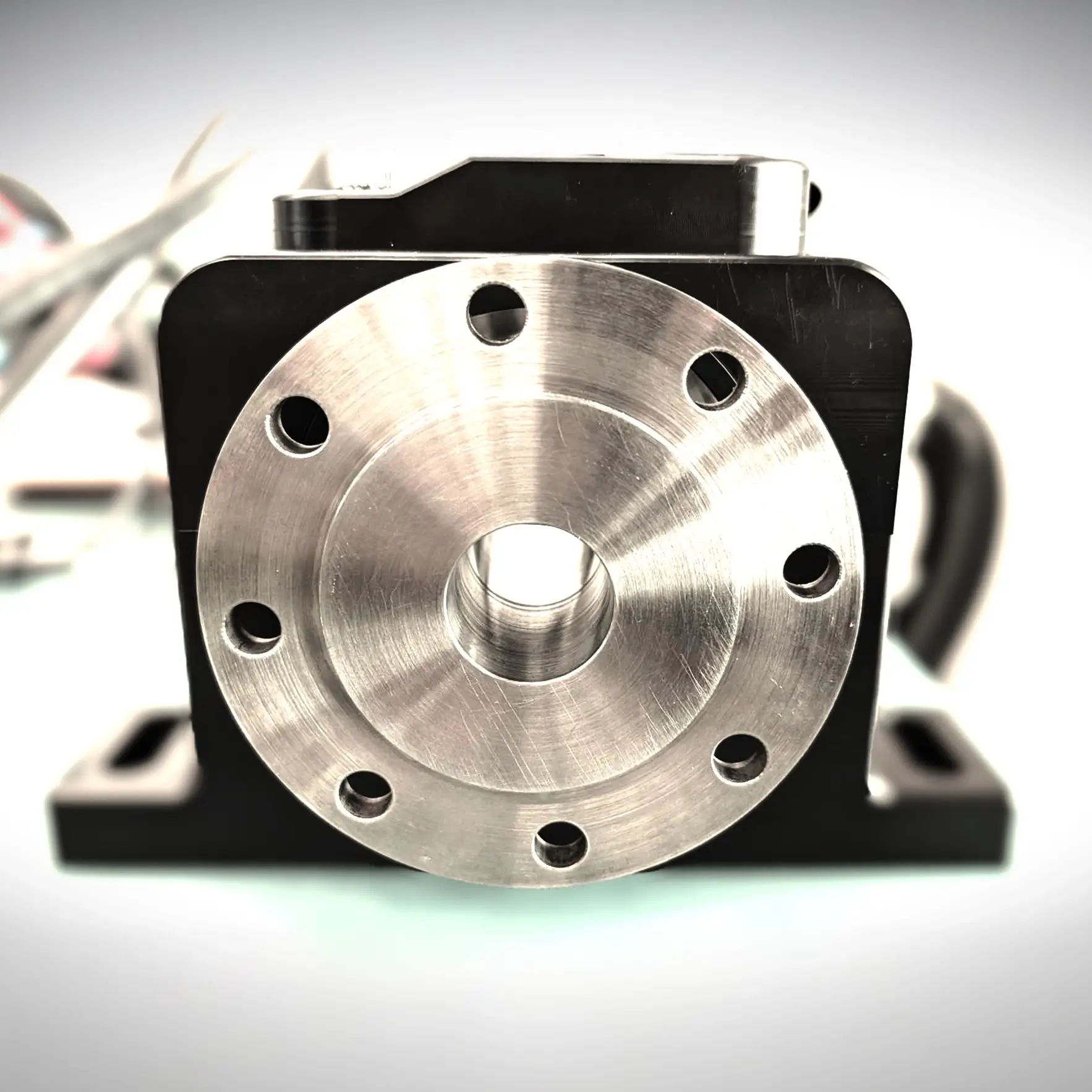

Sensor Torsi Flensa Tanpa Kontak FF425 Non Contact Flange Torque Sensor

Non-Contact Torque Sensor

Sensor torsi, alat uji torsi, sensor beban berat

Sensor Torsi Tanpa Kontak ini dilengkapi dengan kopling flensa di kedua ujungnya, dengan rentang pengukuran standar dari 0–100Nm hingga 30kNm (tersedia sensor kustom hingga 16MNm), cocok untuk berbagai aplikasi pengukuran torsi linier—baik statis maupun rotasi.

FF425 dari Datum Electronics, bersama dengan model FF410, dirancang agar dapat dipasang langsung ke drivetrain atau test rig menggunakan kopling flensa standar DIN. Dengan flensa di kedua ujung, transduser ini memiliki berbagai keunggulan dibandingkan sistem pengukuran torsi lainnya di pasaran.

Description

Key Features

Sensor ini menggunakan poros dengan strain gauge untuk memastikan pengukuran torsi yang akurat dan andal, serta elektronik pemroses sinyal berputar di atas poros. Sinyal digital ditransmisikan ke bagian stator (tidak berputar), menghadirkan solusi pengukuran torsi yang presisi dan stabil.

Dengan teknologi elektronik terbaru yang juga digunakan pada sensor rotary M425, FF425 menawarkan resolusi tinggi hingga 24-bit, dan fleksibilitas dalam pemilihan laju pengambilan sampel digital dari 1 hingga 100 sampel per detik secara default, serta hingga 1000 sampel per detik melalui opsi upgrade.

FF425 Flange Torque Sensor Features

Sensor torsi flange-to-flange FF425 non-kontak ini memiliki 11 rentang torsi standar, dengan performa unggulan:

  • Akurasi sangat tinggi

  • Stabilitas operasional

  • Resolusi sinyal tinggi

  • Beragam pilihan output sinyal

Spesifikasi Teknis:

  • Transmisi dan perangkat keras sepenuhnya tanpa kontak

  • Akurasi: 0.1%

  • Non-linieritas: 0.1%

  • Repeatability: 0.05%

  • Laju sampling digital: 100 sampel/detik (standar), dapat ditingkatkan atas permintaan

  • Output digital: melalui RS485 dan Wi-Fi, kompatibel dengan Aplikasi Datum Connect, termasuk software uji berbasis USB

  • Output analog yang dapat dipilih untuk Torsi, Kecepatan, dan Daya:

    • 0–10V,

    • ±10V,

    • 4–20mA,

    • 12±8mA

  • Rentang suhu operasional: -10 hingga +70°C

  • Perlindungan lingkungan: IP54 (untuk versi IP67 lihat produk RS425)

  • Catu daya: 10–24V DC @ 250mA



The FF410 Static/Reaction Torque Sensor Range

Jika Anda ingin mengukur torsi statis (tanpa rotasi), maka FF410 dari Seri Datum Electronics adalah pilihan ideal dan hemat biaya. Dirancang berbasis model FF425, sensor ini mengukur torsi tanpa gerakan rotasi atau percepatan sudut, namun tetap menggunakan komponen poros dan teknologi strain gauge yang sama, menjadikan harganya tetap kompetitif sambil menawarkan kekakuan torsi yang tinggi.

Easy Fit into Drive Train

FF425 (rotary) dan FF410 (statis) dapat dengan mudah dipasang ke test rig, test bench, atau drivetrain yang sudah ada. Dengan kopling flensa DIN standar, sensor ini lebih efisien dibandingkan opsi lain di pasaran.

Ukuran minimum dari sensor flange-to-flange Datum dimulai dari 100mm, dan akan meningkat sesuai kebutuhan pengukuran torsi.

Benefits

  • Akurasi tinggi dengan resolusi hingga 24-bit

  • Laju pengambilan sampel hingga 4000 sampel per detik (opsional)

  • Kecepatan rotasi hingga 20.000 rpm

  • Cocok dengan flensa standar DIN

  • Desain ideal untuk pemasangan mudah

  • Model dengan kekakuan torsi tinggi

  • Rentang standar: 250Nm – 10.000Nm

  • Rentang kustom hingga: 20 MNm

  • Tersedia output analog

  • Kompatibel dengan software LabVIEW
