Description
FITUR UTAMA
- Dua mode operasi
- Mode deteksi Up/Down: Up, down, stuck
- Mode deteksi Delta: Laporan pada perubahan
- Sumbu rotasi dapat dipilih pengguna
- Pengukuran:
- Rentang: -179,9° hingga +180,0°
- Resolusi: 0,01°
- Akurasi: +/- 0,5°
- Ambang batas yang dapat dikonfigurasi untuk pemantauan kondisi kritis
PRINSIP OPERASI
ALTA Wireless Accelerometer – Tilt Detect Sensor terus-menerus memantau satu sumbu rotasi yang ditentukan oleh pengguna. Sensor memiliki dua mode operasi. Dalam mode Up/Down, sensor terpicu ketika pitchnya berubah antara sudut yang dapat dikonfigurasi pengguna yang didefinisikan sebagai Up, Down, dan Stuck. Dalam mode Delta, sensor terpicu ketika perbedaan absolut antara sudut sensor saat ini dan sudut yang dilaporkan terakhir melebihi Delta Value yang ditentukan pengguna. Pada interval waktu yang dapat dikonfigurasi pengguna atau Heartbeat, atau ketika sensor terpicu, pengukuran saat ini kemudian dikirim ke gateway, membuat data tersedia di iMonnit atau layanan data lain yang disetujui.
CONTOH APLIKASI
- Pemantauan kemiringan
- Pintu teluk
- Gerbang pemuatan
- Pintu overhead
- Aplikasi tambahan
FITUR SENSOR MONNIT ALTA
- Jangkauan nirkabel lebih dari 2.000 kaki melalui 18+ dinding¹
- Frequency-Hopping Spread Spectrum (FHSS)
- Kekebalan interferensi terbaik di kelasnya
- Manajemen daya terbaik di kelasnya untuk masa pakai baterai lebih lama²
- Keamanan Encrypt-RF® (Diffie-Hellman Key Exchange + Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor)
- Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatile, bertahan melalui siklus daya):
- Heartbeat 10 menit = ~ 22 hari
- Heartbeat 2 jam = ~ 266 hari
- Pembaruan otomatis over-the-air ke firmware sensor (future-proof)
- Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic gratis untuk mengonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS teks, email, dan panggilan suara
¹ Jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway. ² Masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya. Opsi daya lainnya juga tersedia.
SPESIFIKASI TEKNIS – TILT SENSOR
| Parameter | Spesifikasi |
|---|---|
| Rentang Pengukuran Kemiringan | 0,00° hingga 180,00° ↔ -179,99° hingga -0,01° (Berputar dalam arah positif) |
| Akurasi Pengukuran Kemiringan | +/- 0,5° |
| Resolusi Pengukuran Kemiringan | 0,01° |
| Rentang Rise/Fall Time¹ | 0 hingga 65535 ms |
| Akurasi Rise/Fall Time¹ | +80 ms + Konfigurasi Measurement Stability (80 ms) |
| Resolusi Rise/Fall Time¹ | ~80 ms |
| Status Data | Mode Up/Down: Up, Down, Stuck |
| Waktu Respons | Up dan Down: Ditentukan oleh pengaturan Measurement Stability Stuck: Ditentukan oleh pengaturan Stuck Time Out Delta Exceeded: 80 ms + Rearm Time setelah Delta Sebelumnya |
| Sumbu Rotasi | Dapat Dikonfigurasi Pengguna: Lihat diagram. Panah biru menunjukkan arah peningkatan sudut kemiringan (0° hingga 180° ↔ -179,9° hingga -0,01°). |
¹ Hanya berlaku dalam mode Up/Down, nilai ini tidak berarti apa-apa dalam mode Delta.
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatile, bertahan melalui siklus daya): Heartbeat 10 menit = ~22 hari – Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki melalui 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 kaki)² |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 kaki)² |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
| Sertifikasi | Sensor 900 MHz: FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1. Sensor 868 dan 433 MHz diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645. Semua sensor diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), menurut IEC 63000:2016/AMD1:2022. |
² Ketinggian operasi dan penyimpanan tanpa catu daya DC adalah -30,48 hingga 9144 m (-100 hingga 30000 kaki).
NILAI YANG DILAPORKAN SENSOR
| Nama | Deskripsi |
|---|---|
| Pitch | Sudut sensor pada sumbu yang ditentukan pengguna (X, Y, atau Z) |
| Rise/Fall Time | Waktu yang dibutuhkan sensor untuk Rise/Fall dalam milidetik |
| Data State | Mode Up/Down: Melaporkan apakah data dalam status Up, Down, atau Stuck berdasarkan sudut yang dapat dikonfigurasi pengguna Mode Delta: Melaporkan apakah sensor bergerak melampaui sudut Delta yang dikonfigurasi |

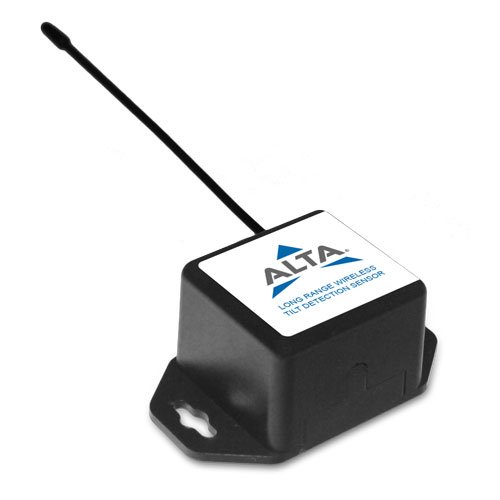

SPESIFIKASI TEKNIS – ALTA® COMMERCIAL
| Parameter | Spesifikasi |
|---|---|
| Baterai¹ | 1x 3,0V CR2032 Button Cell, 100 mAh |
| Masa Pakai Baterai | Diharapkan 2+ tahun |
| Rentang Suhu Operasi | 10°C hingga 50°C (50°F hingga 122°F) |
| Jenis Antena Nirkabel | 1/4-wave, kawat cambuk 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 0,7 oz. (19,84 g) |
| Enklosur | PinchPower™ |
¹ Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasukkan dan mengeluarkan baterai.

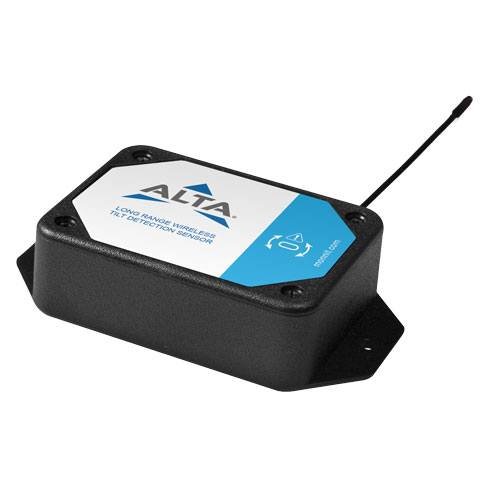

SPESIFIKASI TEKNIS – ALTA® ENTERPRISE
| Parameter | Spesifikasi |
|---|---|
| Baterai¹ | 2x 1,5V AA Alkaline, 1500 mAh, (standar) 2x 1,5V AA Lithium, 3000 mAh, (opsional) |
| Masa Pakai Baterai | Diharapkan 10+ tahun |
| Opsi Daya Eksternal² | Tegangan input: 5,0-12,0 V Jack daya: 2,1 x 5,5 mm barrel, pusat positif |
| Rentang Suhu Operasi³ | -18°C hingga 55°C (0°F hingga 130°F) – Baterai AA Alkaline -25°C hingga 60°C (-13°F hingga 140°F) – Baterai AA Lithium L91 0°C hingga 40°C (32°F hingga 104°F) – Catu Daya 5V AS 10°C hingga 40°C (50°F hingga 104°F) – Catu Daya 5V Internasional |
| Jenis Antena Nirkabel | 1/4-wave, kawat cambuk 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 3,7 oz. (105 g) dengan lead 0,9 m (3,0′) |
¹ Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasukkan dan mengeluarkan baterai. ² Baterai akan menyediakan daya cadangan jika daya eksternal dihilangkan. ³ Pengoperasian di bawah 0°C (-32°F) derajat akan mengurangi masa pakai baterai.

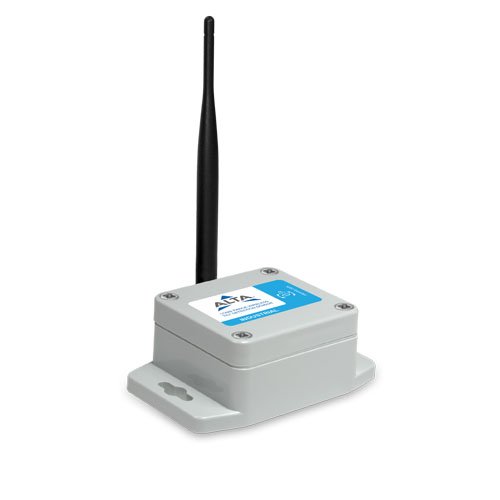

SPESIFIKASI TEKNIS – ALTA® INDUSTRIAL
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,6V AA Lithium Thionyl Chloride, 1500mAh, terpasang |
| Masa Pakai Baterai | Diharapkan 10+ tahun |
| Rentang Suhu Operasi¹ | -40°C hingga 85°C (-40°F hingga 185°F) |
| Jenis Antena Nirkabel | 1/2-wave dipole tahan air dengan konektor RP-SMA dan leher putar; dBi 3,0 (900/868MHz) atau 2,5 (433 MHz); panjang 8,27″ (210mm) (900/868MHz) atau 7,68″ (195mm) (433 MHz); diameter pada titik paling tebal 0,55″ (14mm) |
| Berat | 4,7 oz. (133 g) |
| Peringkat Enklosur | IP-65 (tahan debu dan tahan air tetapi tidak dapat direndam) NEMA 1, 2, 4, 4x, 12, dan 13 dinilai, tersegel, dan tahan cuaca Terdaftar UL sesuai spesifikasi UL508-4x (File E194432) |
¹ Pengoperasian di bawah 0°C (-32°F) derajat akan mengurangi masa pakai baterai.
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi di lingkungan biasa (suhu ruangan normal, kelembaban, dan tekanan atmosfer). Jangan gunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat memperburuk karakteristik produk dan menyebabkan kegagalan dan kerusakan:
- Gas korosif atau gas deoksidasi: gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dll.
- Gas volatil atau mudah terbakar
- Kondisi berdebu
- Lingkungan bertekanan rendah atau bertekanan tinggi
- Lokasi basah atau terlalu lembab
- Tempat dengan air asin, minyak, cairan kimia, atau pelarut organik
- Tempat dengan getaran yang sangat kuat
- Tempat lain di mana kondisi berbahaya serupa ada
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
SENSOR TINGKAT INDUSTRI | ENKLOSUR BERPERINGKAT NEMA TIPE 1, 2, 4, 4X, 12, DAN 13
Sensor industri Monnit dilindungi dalam enklosur berperingkat NEMA yang andal dan tahan cuaca. Enklosur berperingkat NEMA kami dibangun untuk penggunaan dalam dan luar ruangan dan melindungi sirkuit sensor terhadap masuknya benda asing padat seperti debu dan efek merusak dari air.
- Aman dari kotoran yang jatuh
- Melindungi terhadap debu yang tertiup angin
- Melindungi terhadap hujan, hujan es, salju, percikan air, dan air yang diarahkan selang
- Tingkat ketahanan korosi yang meningkat
- Akan tetap tidak rusak oleh pembentukan es pada enklosur
