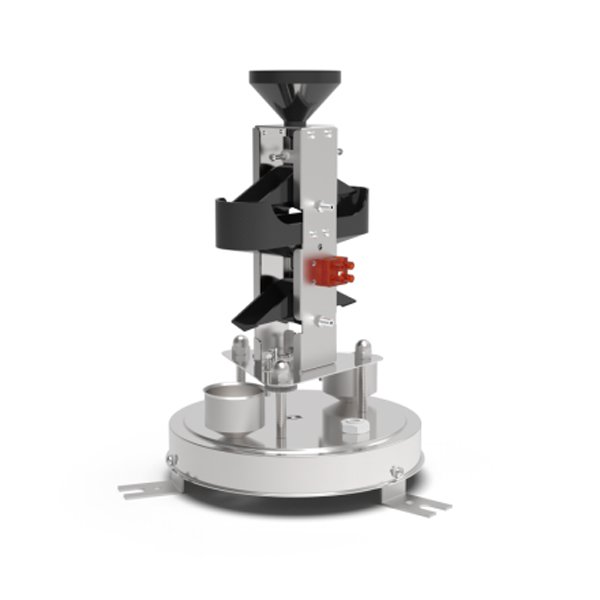

Sensor Ukur Curah Hujan NiuBoL NBL-W-DRS Double Tipping Bucket Rain Sensor 0.1mm Output RS485

Sensor hujan ember ganda merupakan instrumen yang dapat mengukur jumlah curah hujan cair, intensitas curah hujan, serta waktu mulai dan berakhirnya curah hujan secara akurat dan jarak jauh. Sensor hujan ember ganda menjadi alat penting bagi stasiun meteorologi, stasiun hidrologi, pertanian, kehutanan, pertahanan nasional, dan departemen terkait lainnya. Sensor ini banyak digunakan dalam sistem pelaporan otomatis hidrologi, stasiun pelaporan lapangan otomatis, dan sebagainya.

Description

Sensor hujan ember tip ganda Parameter teknis：

Bearing water calibre:	Ф200 ± 0.6mm
Measuring range:	0-4mm/min (precipitation intensity)
Resolution:	0.1mm (3.14ml)
Accuracy:	± 4% (indoor static test, rain intensity of 2mm/min)
Power supply:	DC 5V/ DC 12V-24V
Output:	switch signal: reed switch / 0~2.5V/ 0~5V/ RS485
Instrument cable length:	5 metres
Operating Temperature:	0～60°C
Storage temperature：	-40℃～80℃
Product weight:	Bucket weight 2000 g, total weight 3500 g.

Sensor hujan ember ganda kaliber F200 ± 0,6 mm, rentang pengukuran hingga 0-4 mm/menit (intensitas curah hujan), resolusi hingga 0,1 mm (3,14 ml), dan akurasi ± 4% (uji statis dalam ruangan, intensitas hujan 2 mm/menit). Mendukung berbagai mode catu daya, termasuk DC 5V, DC 12V-24V, dll. Mode catu daya lain juga tersedia berdasarkan permintaan. Dalam hal keluaran, sensor hujan ember ganda memiliki berbagai metode keluaran seperti sinyal sakelar, tegangan, dan RS485 untuk memenuhi kebutuhan berbagai skenario aplikasi.

Prinsip kerja sensor hujan ember ganda merupakan penyempurnaan dari alat ukur hujan ember tunggal . Karena alat ukur hujan ember tunggal akan menginjeksikan curah hujan ke dalam ember ukur selama proses penuangan, perbedaan curah hujan cukup besar, sehingga mudah terjadi kesalahan. Dengan menggunakan beberapa ember ukur, alat ukur hujan ember ganda menginjeksikan curah hujan alami dengan intensitas berbeda secara merata ke dalam ember ukur, sehingga mengurangi kesalahan pengukuran akibat perbedaan intensitas curah hujan.

Dimensi Sensor Hujan Bucket Tipping Ganda :

Pemasangan sensor hujan double tipping bucket sangat mudah, cukup ikuti langkah-langkah berikut:

1. Pilih lokasi pemasangan sensor sesuai dengan kebutuhan aktual, seperti tanah, silinder besar buatan sendiri, flensa tiang besi atau atap rumah;

2. Sesuaikan tiga sekrup penyeimbang pada sasis atau sekrup pengencang pelat segitiga sehingga gelembung penyeimbang menunjukkan kerataan;

3. Ikuti diagram skematik untuk merakit dan memperbaiki sensor;

4. Setelah terpasang, buka tong hujan, potong tali nilon pada corong, masukkan air perlahan-lahan ke dalam sensor hujan, amati proses penjungkiran ember, dan periksa apakah data diterima pada alat pengumpul;

5. Suntikkan air kuantitatif (60-70mm), jika data yang ditampilkan pada instrumen pengumpul cocok dengan air yang disuntikkan, berarti instrumen tersebut normal, jika tidak maka perlu dirombak dan disesuaikan;

6. Hindari membongkar sensor selama pemasangan.

Proses kerja sensor hujan double tipping bucket adalah sebagai berikut:

1. Pembawa air mengumpulkan presipitasi dan memasuki hopper atas melalui corong.

2. Bila hopper atas mencapai batas atas (0,2 mm/0,5 mm), hopper dibalik dan endapan masuk ke hopper pengukur melalui corong pengumpul dan tabung gas.

3. Gelas ukur dibalik satu kali, banyaknya endapan 0,1 mm, kemudian endapan tersebut masuk ke dalam gelas ukur dari gelas ukur ke dalam gelas ukur materialisasi;

4. magnet kecil dipasang di bagian tengah tempat penuangan, dan sakelar buluh dipasang di bagian atas magnet; saat tempat penuangan penghitung dibalik satu kali, sakelar buluh menutup satu kali, menghasilkan sinyal pulsa;

5. Sinyal pulsa dikirim ke penghitung di kolektor untuk penghitungan, setiap hitungan adalah 0,1 mm.

Melalui serangkaian proses kerja yang presisi ini, sensor hujan tipe ember ganda menyediakan metode pemantauan curah hujan yang sangat akurat dan stabil untuk bidang meteorologi dan hidrologi. Sensor ini memainkan peran penting dalam pengendalian banjir, penjadwalan pasokan air, pengelolaan air waduk pembangkit listrik, dan area penting lainnya.
