Description

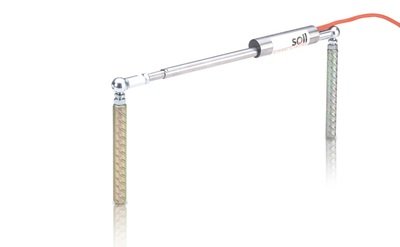

Instrumen pengukur perambatan retakan (Vibrating Wire Crackmeter) memberikan pengukuran perambatan retakan yang akurat untuk pemantauan struktural atau geoteknik.
Sensor ini terbuat dari baja nirkarat berkualitas tinggi dan dilengkapi cincin ‘O’ agar dapat digunakan di bawah air. Alat ini juga dirancang untuk pemantauan jangka panjang yang andal.
Dipasang di sepanjang retakan atau sambungan, alat ini memantau pergeseran dengan mendeteksi perubahan tegangan pada kabel bergetar di dalam sensor.
Features
- Menggunakan teknologi Kawat Getar yang telah teruji
- Cocok untuk pemantauan jangka panjang
- Cocok untuk pemantauan manual atau jarak jauh
- Sepenuhnya tahan air
- Dilengkapi termistor untuk pemantauan suhu
Benefits
- Lebih dari 30 tahun keahlian dalam desain dan manufaktur teknologi instrumen Kawat Getar
- Pembacaan akurat dan berulang pada kabel yang panjang
- Umur pakai panjang, stabilitas jangka panjang, dan keandalan
- Penahan lonjakan tegangan berlebih melindungi dari kerusakan listrik
- Kabel penghubung kuat, terlindungi, dan fleksibel
Operation
Application
Vibrating Wire Crackmeter mengukur perpindahan pada retakan dan sambungan pada bangunan, jembatan, bendungan, pipa, dan struktur serupa. Alat ini dapat mengukur bukaan dan penutupan retakan atau sambungan.
Aplikasi pemantauan yang umum meliputi:
- Bendungan dan jembatan
- Terowongan (baik selama konstruksi maupun operasi)
- Rel pada jaringan kereta api untuk mendeteksi puntiran dan penurunan longitudinal
- Pemantauan runtuhan batuan
- Setiap struktur yang berdekatan dan terdampak oleh aktivitas konstruksi.
Specifications
Sensor
| Rentang | 30mm | 50mm | 100mm |
| Resolusi¹ | 0.025% skala penuh | 0.025% skala penuh | 0.025% skala penuh |
| Akurasi | ±0.2% skala penuh | ±0.2% skala penuh | ±0.2% skala penuh |
| Rentang suhu | -20 hingga +80°C | -20 hingga +80°C | -20 hingga +80°C |
| Berat (tanpa kabel) | 190g | 212g | 254g |
| Dimensi² | 290mm x Ø19mm | 340mm x Ø19mm | 450mm x Ø19mm |
| Metode eksitasi | Pluck atau sweep | Pluck atau sweep | Pluck atau sweep |
| Material | Baja Tahan Karat 316 | Baja Tahan Karat 316 | Baja Tahan Karat 316 |
| Perlindungan Ingress | IP68 hingga 1700 kPa | IP68 hingga 1700 kPa | IP68 hingga 1700 kPa |
Kabel
| Tipe | Standar |
| Konstruksi | 4 inti, selubung PUR, layar foil & kabel drain |
| Diameter | 4mm |
| Berat/m | 30g |
Thermistor
| Tipe | NTC 3k Ω |
| Akurasi | ±0.5°C |
| Resolusi¹ | 0.1°C |
Angkur
| Tipe | Groutable | Expanding Shell |
| Material | Baja berlapis seng | Baja berlapis seng |
| Diameter | 12mm | 16mm |
| Panjang | 100mm | 80mm |
| Berat per pasang | 176g | 180g |
1 Tergantung pada pembacaan
2 Dalam posisi tertutup
Ordering Informations
| Kategori | Nama Produk | Keterangan |
| Vibrating Wire Crackmeters | Armoured cable (kabel baja) hanya bisa dipasang di lokasi dengan joint sealing kit CA-4.1. | |
| J2-1-30 | Rentang 30mm | |
| J2-1-50 | Rentang 50mm | |
| J2-1-100 | Rentang 100mm | |
| J2-1-30-T | Rentang 30mm dengan thermistor | |
| J2-1-50-T | Rentang 50mm dengan thermistor | |
| J2-1-100-T | Rentang 100mm dengan thermistor | |
| Mounted Anchors | ||
| J2-2.1 | Angkur groutable; 2 buah diperlukan per crackmeter | |
| J2-2.2 | Angkur expanding shell; 2 buah diperlukan per crackmeter | |
| Connecting Cable and Fittings | ||
| CA-3.1-4-IC | Kabel instrumen, 4 inti, 7/0.20, terlindung; harga per meter, jaket polyurethane | |
| CA-4.1 | Joint sealing kit; pita perekat berwarna | |
| CA-4.2 | Pita perekat berwarna; set isi 10 buah | |
| CA-4.3 | Alat crimping | |
| CA-4.4 | Selongsong crimping; set isi 100 buah | |
| W6-6.1 | Pengikat nilon; 150mm x 3.5mm; pak isi 100 buah | |
| ST1-3.5 | Pengikat nilon; 370mm x 4.7mm; pak isi 100 buah | |
| Peralatan Instalasi | ||
| W6-4.4 | Cartridge resin poliester; 150ml untuk memasang angkur groutable ke dalam lubang bor | |
| W6-5.5 | Alat injeksi cartridge | |
| Manual | ||
| MAN-117 | Manual Vibrating Wire Crackmeter |
