Description
Features
- Membaca pada sumbu X, Y, dan Z
- Akurat dan presisi
- Terbukti dalam pemantauan jangka panjang
- Sederhana dalam prinsip dan pengoperasian
Benefits
- Pemantauan gerakan independen tiga arah dalam satu instalasi yang mudah
- Perawatan rendah dan mudah
- Umur pakai panjang, stabilitas jangka panjang, dan keandalan

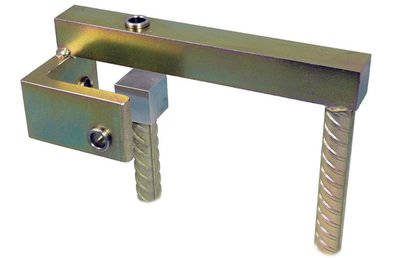

Mechanical Triaxial Jointmeter Operation
Batang jangkar lengan ditanam di kedua sisi sambungan, retakan, atau celah yang akan dipantau, baik pada beton basah di sambungan konstruksi, atau ditanam dengan kuat ke dalam lubang bor pada massa atau struktur yang sudah ada, menggunakan nat semen atau kimia.
Jig sementara yang dapat dilepas menjaga kedua bagian jointmeter tetap sejajar di tengahnya, hingga media tanam mencapai kekuatan yang cukup untuk menopang jointmeter sepenuhnya.
Pembacaan diperoleh dengan mencatat jarak saat ini dari busing pengukuran ke landasan referensi pada bidang X, Y, dan Z. Pembacaan saat ini kemudian dikurangi dari pembacaan dasar awal untuk menghasilkan pergerakan relatif sambungan atau retakan.
Application
Jointmeter Triaksial Mekanik digunakan untuk mengukur pergerakan relatif berdimensi X, Y, dan Z antara dua struktur atau massa yang berbatasan.
Aplikasi umum meliputi:
- Sambungan konstruksi bendungan beton
- Segmen lapisan terowongan dan poros
- Konstruksi jembatan
- Struktur pasangan bata
- Retakan struktural dan permukaan
Specifications
| Bagian | Detail |
|---|---|
| Jointmeter | |
| Rentang | ±12mm / ±35mm / ±75mm |
| Dimensi | H 248mm × L 242mm × W 94mm (±12mm) H 275mm × L 345mm × W 125mm (±35mm) H 345mm × L 385mm × W 208mm (±75mm) |
| Material | Baja ringan, rangka dilapisi seng / Permukaan referensi baja tahan karat |
| Anchors (Angkur) | |
| Tipe | Dapat digrouting |
| Material | Baja berlapis seng |
| Dimensi | Ø20mm × 165mm Ø20mm × 214mm |
| Reference Anvil (Bagian dari pemasangan 3D) | |
| Material | Baja tahan karat |
| Dimensi | 31 × 31 × 31 mm Ø170mm × 165mm Ø170mm × 165mm |
| Alat Pembaca | |
| Dial Depth Gauge | Rentang: 50mm Akurasi: ±0,03mm Resolusi: 0,01mm Suhu kerja: -20° s/d +80°C Baterai: Tidak ada |
| Digital Depth Gauge | Rentang: 25mm Akurasi: ±0,02mm Resolusi: 0,01mm Suhu kerja: -20° s/d +80°C Baterai: 1.5V dapat diganti |
1 Dimensi keseluruhan
2 Tersedia dalam Baja Tahan Karat
3 Potongan ekstensi tersedia
Ordering Informations
| Kode | Produk |
|---|---|
| Mechanical Triaxial Jointmeters | |
| J5-1.2 | Jointmeter Triaxial Mekanis, rentang ±12mm |
| J5-3.5 | Jointmeter Triaxial Mekanis, rentang ±35mm |
| J5-7.5 | Jointmeter Triaxial Mekanis, rentang ±75mm |
| Reading Equipment (Perangkat Pembaca) | |
| J5-2.2-A | Dial depth gauge, rentang 50mm |
| J5-2.2 | Digital depth gauge, rentang 25mm |
| J5-2.3 | Perpanjangan 20mm, untuk depth gauge |
| J5-2.4 | Perpanjangan 30mm, untuk depth gauge |
| J5-2.5 | Perpanjangan 100mm, untuk depth gauge |
| Installation Equipment (Peralatan Instalasi) | |
| J5-1.2-J | Jig instalasi untuk J5-1.2, termasuk fitting |
| J5-3.5-J | Jig instalasi untuk J5-3.5, termasuk fitting |
| J5-7.5-J | Jig instalasi untuk J5-7.5, termasuk fitting |
| J5-1.2-C | Penutup pelindung untuk Jointmeter Triaxial Mekanis, termasuk kit pemasangan |
| W6-4.4 | Kartrid resin poliester 150ml, untuk angkur ke lubang bor |
| W6-4.5 | Alat injeksi kartrid |
| Manual | |
| MAN-66 | Panduan Jointmeter Triaxial Mekanis dengan Dial Gauge |
