Description
Prinsip Kerja
Sensor bekerja dengan mengukur tegangan termal (thermal voltage) yang dihasilkan oleh thermocouple K-Type dan tegangan cold-junction internal.
Kedua sinyal tersebut diubah menjadi data digital oleh high-performance ADC (Analog-to-Digital Converter) untuk menghitung suhu aktual.
Setiap periode Heartbeat (interval waktu yang dikonfigurasi pengguna), sensor:
- Mengaktifkan ADC sejenak.
- Mengambil data suhu dari probe.
- Mengirim hasil pengukuran ke ALTA Gateway → diteruskan ke iMonnit Online.
Jika koneksi terputus, sensor tetap menyimpan data hingga 4000 pembacaan (non-volatile) dan akan mengirimkannya kembali saat koneksi tersambung.
Aplikasi
- Pemantauan oven & alat pemanas industri
- Furnace, boiler, & kiln monitoring
- HVAC system dan exhaust hood
- Chimney atau flue gas monitoring
- Pengawasan suhu turbine exhaust
- Pengukuran suhu makanan tinggi
- Lingkungan eksperimen suhu ekstrem
Fitur Utama
- K-Type thermocouple dengan rentang hingga –200°C sampai 1250°C (–328°F s.d. 2282°F).
- Akurasi tinggi: ±2.2°C atau 0.75% (mana yang lebih besar).
- Resolusi: 0.1°C (0.18°F).
- Response time: 50 detik (10-second time constant).
- Encrypt-RF® Security: Diffie-Hellman key exchange + AES-128 CBC.
- Jarak nirkabel hingga 2,000+ ft (600+ m) melalui 18+ dinding.
- Data logging hingga 4000 readings bila koneksi gateway terputus.
- OTA firmware update (future-proof).
- iMonnit Online gratis untuk konfigurasi, data view, dan alert.
Spesifikasi Teknis
Temperature Measurement
| Parameter | Spesifikasi |
|---|---|
| Full K-Type Range | –200°C s.d. 1250°C (–328°F s.d. 2282°F) |
| Fixed Probe Range | –100°C s.d. 400°C (–148°F s.d. 752°F) |
| Quick Connect Probe Range | –50°C s.d. 260°C (–58°F s.d. 500°F) |
| Akurasi di atas 0°C | ±2.2°C (±4°F) atau 0.75% |
| Akurasi di bawah 0°C | ±2.2°C (±4°F) atau 2.0% |
| Resolusi | 0.1°C (0.18°F) |
| Response Time | 50 s (10-second time constant) |

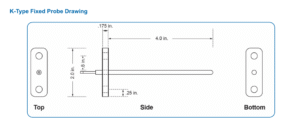

Fixed Probe
| Parameter | Spesifikasi |
|---|---|
| Panjang Probe | 10 cm (4″) |
| Jenis | Blunt tip, bracketed stainless steel |
| Kabel | Panjang 1.6 m (6′), diameter 2.7 mm |
| Material Kabel | Stainless steel braid over glass |

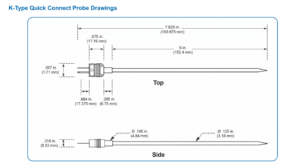

Quick Connect Probe
| Parameter | Spesifikasi |
|---|---|
| Panjang Probe | 15 cm (6″), pointed stainless steel |
| Konektor | K-Type mini (flat male) |
| Kabel | Retractable yellow TPE jacket (500% expansion atau 1.5 m stretch) |
| Material | Waterproof, high-temp ABS dengan EMF shielding |
| Suhu Operasi Maks | 104°C (220°F) |
Wireless Specification
| Parameter | Spesifikasi |
|---|---|
| Protokol | ALTA® Proprietary FHSS |
| Frekuensi | 900 MHz / 868 MHz / 433 MHz |
| Daya Transmisi | 50 mW (900 MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jarak | 2,000+ ft (18+ dinding) |
| Keamanan | Encrypt-RF® (256-bit key exchange + AES-128 CTR) |
| Data Logging | 2000 – 4000 readings |
| OTA Firmware | Didukung |
General
| Parameter | Spesifikasi |
|---|---|
| Tegangan Baterai | 2.0 – 3.8 VDC |
| Kelembapan Operasional | 5–85% RH (non-condensing) |
| Ketinggian Operasional | –15.2 s.d. 1,982 m (–50 s.d. 6,500 ft) |
| Ketinggian Penyimpanan | –15.2 s.d. 3,048 m (–50 s.d. 10,000 ft) |
| Sertifikasi | FCC, IC, CE, ETSI, RoHS, REACH compliant |
VARIAN PRODUK

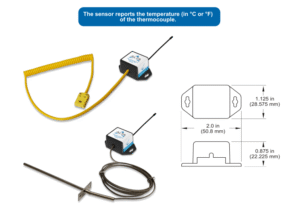

Commercial-Grade
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1 × 3.0 V CR2032 Button Cell (100 mAh) |
| Umur Baterai | ±2 tahun |
| Suhu Operasional | 10°C s.d. 50°C (50°F s.d. 122°F) |
| Antena | ¼-wave whip 3.5″ (900/868 MHz), 7″ (433 MHz) |
| Berat | 48 g (1.7 oz) |
| Enclosure | PinchPower™ ABS snap case |
| Aplikasi | Lingkungan indoor standar |

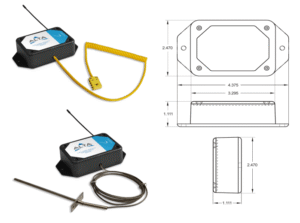

Enterprise-Grade
| Parameter | Spesifikasi |
|---|---|
| Baterai | 2 × 1.5 V AA (Alkaline/Lithium) |
| Umur Baterai | 10+ tahun |
| Daya Eksternal Opsional | 5–12 VDC (via 2.1×5.5 mm barrel jack) |
| Suhu Operasional | –18°C s.d. +55°C (Alkaline) / –25°C s.d. +60°C (Lithium) |
| Antena | ¼-wave whip |
| Berat | 133 g (4.7 oz) |
| Enclosure | ABS anti-tamper mountable case |
| Catatan | Baterai berfungsi sebagai backup bila eksternal power terlepas |

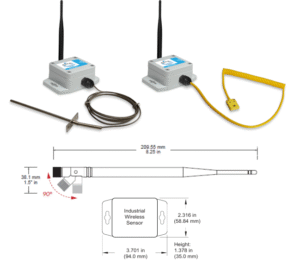

Industrial-Grade
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1 × 3.6 V AA Lithium Thionyl Chloride (1500 mAh) |
| Umur Baterai | 10+ tahun |
| Suhu Operasional | –40°C s.d. +85°C (–40°F s.d. +185°F) |
| Antena | ½-wave waterproof dipole RP-SMA (2.5–3.0 dBi) |
| Berat | 162 g (5.7 oz) |
| Enclosure | IP65 / NEMA 1, 2, 4, 4X, 12, 13 weatherproof |
| Sertifikasi | UL Listed to UL508-4x |
| Aplikasi | Indoor/Outdoor heavy-duty |
Enclosure Guidelines
- Commercial: Untuk lingkungan normal (suhu dan kelembapan stabil).
Hindari gas korosif, debu, minyak, atau tekanan ekstrem. - Enterprise: Tahan terhadap tamper dan cocok untuk instalasi permanen.
- Industrial: NEMA-rated weatherproof housing, tahan air, debu, korosi, dan suhu ekstrem.
Catatan Penting
- Suhu ekstrem dapat mengurangi umur baterai.
- Hindari pemasangan di area dengan getaran kuat atau gas korosif.
- Gunakan dalam kisaran suhu yang disarankan untuk menjaga stabilitas pengukuran.
- Sensor memiliki sertifikasi FCC, CE, RoHS, REACH, dan ETSI compliance.
