Description
Features
- Perangkat sederhana dan andal
- Akurat dengan stabilitas jangka panjang yang sangat baik
- Respons cepat terhadap perubahan tekanan
- Ketidakakuratan akibat terperangkapnya udara dan akumulasi gas di ujung piezometer dapat dihindari
- Mampu mengukur tekanan pori dari 2000 kPa hingga –50 kPa
Benefits
- Tanpa komponen elektronik di ujungnya, memastikan keandalan jangka panjang.
- Pipa hidrolik ganda kuat, fleksibel, dan cocok untuk penggunaan jangka panjang.
- Terdiri dari semua bahan anti-korosi.
- Pengukuran tekanan dilakukan di lokasi terminal, bukan di ujung piezometer.
Operation
Piezometer Hidraulik dirancang untuk pengukuran tekanan air pori yang akurat pada tanah dan batuan yang jenuh air sebagian atau seluruhnya.

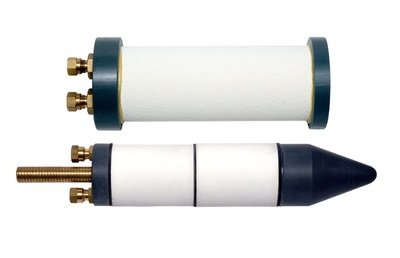

Ujung Piezometer terdiri dari bejana filter keramik berpori. Dua tabung hidraulik menghubungkan setiap ujung filter ke terminal pembacaan jarak jauh, tempat tekanan hidraulik dapat dibaca oleh pengukur Bourdon atau transduser tekanan elektrik.
Sistem hidraulik dapat dibilas sehingga akumulasi udara atau gas pada ujung filter piezometer, yang dapat menyebabkan ketidakakuratan pembacaan dan jeda waktu, dapat dihilangkan sepenuhnya untuk menghasilkan sirkuit hidraulik yang ‘keras’. Selain itu, sistem piezometer hidraulik dapat digunakan untuk pengujian permeabilitas tekanan konstan pada tanah tempat ujung piezometer dipasang.
Application
Piezometer digunakan dalam aplikasi geoteknik, lingkungan, dan hidrologi. Piezometer dapat dipasang di lubang bor dan ditempatkan di material timbunan atau sumur terbuka untuk mengukur muka air atau tekanan air pori sehingga para insinyur dapat memverifikasi asumsi desain dan mengontrol penempatan timbunan.
Aplikasi umum piezometer hidrolik meliputi:
- Untuk pengelolaan lingkungan termasuk lokasi TPA
- Pemantauan akuifer
- Pemantauan dampak pasang surut pada tanah pesisir
- Bendungan
- Tanggul
- Lokasi potensial longsor
- Penggalian pengeringan air
- Laguna tailing
- Uji pemompaan
- Pemantauan rembesan
- Kontrol penempatan timbunan
Specification
| Parameter | Spesifikasi |
|---|---|
| Rentang (kPa) | Bourdon gauge: -5 kPa hingga 2000 kPa Bourdon master gauge panel: 0 kPa hingga 1500 kPa |
| Akurasi | ±1.0% skala penuh ±0.25% skala penuh |
| Jenis Filter | Keramik berpori |
| Porositas | HAE 1 Mikron atau LAE 60 Mikron |
| Pipa Hidrolik | |
| Tipe | Pipa ganda nylon dilapisi polietilena, bentuk datar atau bulat |
| Radius tekuk minimum | 0,3 m |
| Tekanan pecah | 13,8 MPa |
| Nominal bore | 4,76 mm atau 6,35 mm |
| Lebar luar | Datar: 18 mm Bulat: 16 mm |
| Berat per meter | 36 g |
Informasi Pemesanan
Ujung Piezometer Hidrolik
| Kode | Deskripsi |
|---|---|
| W2-1.6 | Ujung piezometer HAE bull nose; resistansi tinggi terhadap udara (1 Mikron), untuk tubing ¼” |
| W2-1.10 | Ujung piezometer silinder LAE; resistansi rendah terhadap udara (60 Mikron), untuk tubing ¼” |
| W2-1.9 | Ujung piezometer silinder LAE; resistansi rendah terhadap udara (60 Mikron), untuk tubing 3/16” |
| W2-1.13 | Ujung piezometer LAE push-in; resistansi rendah terhadap udara (60 Mikron), untuk tubing ¼” |
| W2-1.15 | Ujung piezometer HAE push-in; resistansi tinggi terhadap udara (1 Mikron), untuk tubing ¼” |
| W2-1.11 | Ujung piezometer LAE push-in; resistansi rendah terhadap udara (60 Mikron), untuk tubing 3/16” |
| W2-2.12 | Ujung piezometer HAE push-in; resistansi tinggi terhadap udara (1 Mikron), untuk tubing 3/16” |
Tubing & Fitting Piezometer ¼”
| Kode | Deskripsi |
|---|---|
| W6-2.5 | Pipa ganda nylon ¼”, bentuk datar, lebar luar 18 mm, harga per meter |
| W6-3.21 | Set kopling cepat ¼”; untuk sambungan ke unit sirkulasi air |
| W6-3.20 / W6-3.19 | Kopling cepat jantan ¼” / Kopling cepat betina ¼” |
| W6-3.5 | Mur & olive cadangan, Enots ¼” |
| W6-3.7 | Kopling lurus Enots ¼”; sambungan pipa in-line, 2 buah diperlukan per sambungan pipa ganda |
| W6-3.18 | Biaya sambungan per ujung piezometer ke pipa ganda |
Tubing & Fitting Piezometer 3/16”
| Kode | Deskripsi |
|---|---|
| W6-2.2 | Pipa ganda nylon 3/16”, bentuk bulat, diameter luar 13 mm, harga per meter |
| W6-3.12 | Set kopling cepat 3/16”; untuk sambungan ke unit sirkulasi air |
| W6-3.11 | Mur & olive cadangan, Enots 3/16” |
| W6-3.22 | Kopling lurus Enots 3/16”; sambungan pipa in-line, 2 buah diperlukan per sambungan pipa ganda |
| W6-3.18 | Biaya sambungan per ujung piezometer ke pipa ganda |
Aksesori Pipa Piezometer
| Kode | Deskripsi |
|---|---|
| W3-4.8 | Pemotong pipa |
| CA-4.2 | Pita perekat berwarna; set isi 10 |
Aksesori Instalasi
| Kode | Deskripsi |
|---|---|
| W6-8.3 | Alat pemasang; untuk W2-1.6, W2-1.10, W2-1.9 |
| W2-4.8 | Alat pemasang; untuk W2-1.13, W2-1.15, W2-1.11, W2-2.12 |
| W6-8.1 | Punner; pemadat material dalam borehole (dipakai dengan W6-8.2 / W1-2.7) |
| W2-4.5 | Alat pembuat lubang Bishop; untuk instalasi permukaan dangkal |
| W6-8.2 | Pipa pemasang, BSP ¾”, panjang 3 m, baja ringan galvanis dengan kopling BSP ¾” |
| W1-2.7 | Pipa pemasang, BSP ¾”, panjang 1 m, baja ringan galvanis dengan kopling BSP ¾” |
| E2-2.13 | Penutup pelindung; tutup ulir BSP 2”, diameter dalam 50 mm, panjang 500 mm |
| E2-2.14 | Penutup keamanan; dengan batang & gembok, diameter dalam 50 mm, panjang 500 mm |
| W2-4.11 | Tool Kit standar: pisau, meteran 3 m, kunci pas adjustable 8”, 2 obeng pipih, tang kombinasi, palu bola, 6 kunci pas 5/16–1” |
| W2-4.14 | Kit aksesori instalasi: termasuk cadangan instalasi (2 katup bola, valve saddle, sekrup, plug, fitting pipa cadangan, 20 m pipa nylon tunggal ¼”) |
| W2-4.15 | Kit aksesori instalasi: termasuk cadangan (sekrup self-tapping, 10 olive Enot, 10 mur Enot, 6 plug Enot, 2 adaptor lurus Enot, 2 katup bola, 2 adaptor standpipe, 20 m pipa nylon tunggal ¼”) |
| W6-2.8 | Pipa nylon ¼” berlapis LDP; diameter luar 8,6 mm, harga per meter |
| E2-3.12 | Pipa nylon 3/16”; diameter luar 3/16”, harga per meter |
| W6-1.1 / W6-1.3 | Pellet bentonit (karung 25 kg) / Pasir filter (karung 25 kg) |
Bourdon Master Gauge Unit
| Kode | Deskripsi |
|---|---|
| W2-6.3-50 | Master gauge 0 – 500 kPa, panel dinding, untuk tubing nylon ¼” |
| W2-6.3-100 | Master gauge 0 – 1000 kPa, panel dinding, untuk tubing nylon ¼” |
| W2-6.3-150 | Master gauge 0 – 1500 kPa, panel dinding, untuk tubing nylon ¼” |
Bourdon Gauge Unit (Multi Channel)
| Kode | Deskripsi |
|---|---|
| W2-6.2-1-20 s/d W2-6.2-5-20 | 1–5 Channel, range 0 – 200 kPa |
| W2-6.2-1-50 s/d W2-6.2-5-50 | 1–5 Channel, range 0 – 500 kPa |
| W2-6.2-1-100 s/d W2-6.2-5-100 | 1–5 Channel, range 0 – 1000 kPa |
| W2-6.2-1-200 s/d W2-6.2-5-200 | 1–5 Channel, range 0 – 2000 kPa |
| W2-6.2-1-5-20 s/d W2-6.2-5-5-20 | 1–5 Channel, range -50 – 200 kPa |
| W2-6.2-1-5-50 s/d W2-6.2-5-5-50 | 1–5 Channel, range -50 – 500 kPa |
Terminal Panel
| Kode | Deskripsi |
|---|---|
| W2-7.2-2 s/d W2-7.2-20 | Panel terminal, untuk 2 – 20 ujung piezometer, dinding, tubing nylon ¼” |
| W6-5.1 | Lemari terminal, 600 x 600 x 250 mm, untuk max. 8 panel terminal piezometer |
| W6-5.2 | Lemari terminal, 800 x 600 x 250 mm, untuk max. 12 panel terminal piezometer |
Peralatan De-Airing
| Kode | Deskripsi |
|---|---|
| W6-7.1 | Unit sirkulasi air; silinder tunggal, hanya untuk memberikan tekanan |
| W2-8.1-1 | Unit de-airing portabel / dinding, 4.5 L, range 500 kPa – manual pump saja |
| W2-8.1-2 | Unit de-airing portabel / dinding, 4.5 L, range 500 kPa – manual pump + koneksi electric pump |
| W2-8.1-3 | Unit de-airing portabel / dinding, 4.5 L, range 1000 kPa – manual pump + koneksi electric pump |
| W2-8.1-4 | Unit de-airing portabel / dinding, 4.5 L, range 1700 kPa – manual pump + koneksi electric pump |
| W2-8.3-1 | Unit de-airing portabel / dinding, 9 L, range 500 kPa – manual pump saja |
| W2-8.3-2 | Unit de-airing portabel / dinding, 9 L, range 500 kPa – manual pump + koneksi electric pump |
| W2-8.3-3 | Unit de-airing portabel / dinding, 9 L, range 1000 kPa – manual pump + koneksi electric pump |
| W2-8.3-4 | Unit de-airing portabel / dinding, 9 L, range 1700 kPa – manual pump + koneksi electric pump |
| W6-7.2 | Boiler air de-aired; 240Vac, 50Hz |
| W6-7.3 | Boiler air de-aired; 110Vac, 60Hz |
| W2-8.10 | Kompresor listrik portabel; 240Vac, 50Hz |
| W2-8.11 | Pompa vakum listrik portabel; 240Vac, 50Hz |
| W6-7.5 | Pompa tekanan |
| W2-8.15 | Pompa vakum |
