Description
Features

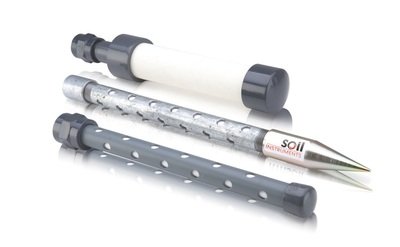

- Ujung filter plastik atau keramik berpori
- Pilihan pipa riser PVC atau baja galvanis. Ujung drive-in tersedia
- Digunakan saat memantau ketinggian air piezometrik di lubang bor vertikal
- Dapat mengukur tekanan artesis menggunakan pembacaan Bourdon Gauge
Benefits
- Sistem sederhana dan berbiaya rendah
- Ideal untuk investigasi lokasi rutin
- Keandalan jangka panjang yang sangat baik
Operation

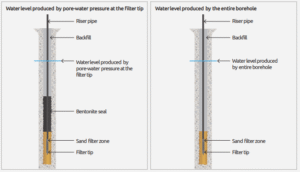

Indikasi ketinggian air diukur dengan meteran ketinggian air. Pengukuran tekanan artesis memerlukan Pengukur Tekanan Bourdon yang terhubung ke bagian atas pipa tegak. Piezometer Pipa Tegak mampu mengukur ketinggian air sumur bor atau tekanan air di ujung piezometer. Tekanan air di ujung filter diperoleh dengan mengukur ketinggian permukaan air di pipa riser di atas ujung piezometer. Hal ini dicapai dengan memasang segel bentonit di antara zona filter pasir dan timbunan. Untuk mengukur ketinggian air sumur bor, segel bentonit tidak diperlukan, tetapi pengukuran dilakukan dengan cara yang sama.
Application
Aplikasi yang umum meliputi pemantauan tekanan air pori dan muka air tanah atau batuan, seperti:
- Menentukan stabilitas tanggul, bendungan, dan waduk
- Investigasi stabilitas lereng alami dan lereng potong
- Pengendalian operasi pengeringan dan drainase
- Pemantauan rembesan dan pergerakan air tanah
- Pemantauan muka air tanah dan akuifer
- Studi polusi dan lingkungan
- Pengendalian konstruksi pekerjaan bawah tanah dangkal
- Pengukuran permeabilitas
Specification
| Spesifikasi | Tipe 1 (Porous Plastic Drive-in) | Tipe 2 |
|---|---|---|
| Diameter elemen | 27 mm | 27 mm |
| Panjang | 300 mm / 1000 mm / non-standard hingga 3 m | 300 mm |
| Diameter keseluruhan | 43 mm | 32 mm |
| Diameter pori | 60 mikron | 60 mikron |
| Permeabilitas | 3 × 10⁻⁴ m/s (low entry) | Sama |
| Material | PVC | Baja galvanis / baja berlapis |
| Komponen | Tipe PVC | Tipe Baja Galvanis |
|---|---|---|
| Material tabung | PVC | Baja galvanis |
| Panjang tabung | 1 m, 1.5 m, 3 m | 1 m, 3 m |
| Material kopling | PVC | Baja galvanis |
| Ulir kopling | Threaded-threaded / Plain-threaded / Plain-plain | Threaded-threaded |
| Material end cap | PVC | Baja galvanis |
| Ulir end cap | Plain / Threaded | Threaded |
| Diameter dalam nominal | 19 mm | Sama |
Ceramic Casagrande juga tersedia
Ordering Information
Casagrande Piezometer Tips (PVC, ¾” nominal bore, ¾” BSP thread)
-
W1-1.3: Tip porous plastik, panjang 300 mm, Ø27 mm. Untuk digunakan dengan W1-2.1.
-
W1-1.4: Tip porous plastik, panjang 1000 mm, Ø27 mm. Untuk digunakan dengan W1-2.1.
-
W1-2.1: Tabung PVC standpipe, rigid, ID 19 mm, dengan kopling berulir, panjang 3 m.
-
W1-2.15: Tabung PVC standpipe, rigid, ID 19 mm, dengan kopling berulir, panjang 1.5 m.
-
W1-2.16: Tabung PVC standpipe, rigid, ID 19 mm, dengan kopling berulir, panjang 1 m.
-
W1-2.2: Kopling PVC threaded-to-threaded.
-
W1-2.3: Kopling PVC plain-to-threaded.
-
W1-2.6: Kopling PVC plain-to-plain.
-
W1-2.4: End cap PVC – plain.
-
W1-2.5: End cap PVC – threaded.
-
W6-4.1: Lem PVC, 250 ml (cukup untuk ±150 sambungan).
Drive-in Casagrande Piezometer Tips (Baja Galvanis, ¾” nominal bore, ¾” BSP thread)
-
W1-1.6: Tip drive-in, panjang 300 mm. Untuk digunakan dengan W1-2.7.
-
W1-2.7: Tabung standpipe galvanis, panjang 1 m (termasuk kopling).
-
W6-8.2: Tabung standpipe galvanis, panjang 3 m (termasuk kopling).
-
W1-2.8: Kopling galvanis threaded-to-threaded.
-
W1-2.9: End cap galvanis – threaded.
-
W1-3.5-1: Jar plate, untuk pemasangan piezometer drive-in W1-1.6.
-
W1-3.6: Driving monkey, untuk pemasangan piezometer drive-in W1-1.6.
Bourdon Dial Gauges
-
W1-4.7: Kit koneksi Bourdon gauge untuk pipa BSP ¾”, threaded fit.
-
W1-5.3: Bourdon gauge 0–10 m head of water.
-
W1-5.2: Bourdon gauge 0–20 m head of water.
Installation Accessories
-
W1-1.6: Tip drive-in piezometer, panjang 300 mm.
-
W1-2.7: Tabung standpipe galvanis, panjang 1 m (termasuk kopling).
-
W6-8.2: Tabung standpipe galvanis, panjang 3 m (termasuk kopling).
