Description
Features
- Desain tugas berat
- Menggunakan teknologi Kawat Getar (VW) yang telah teruji
- Diproduksi dari Baja Tahan Karat 316 berkualitas tinggi
- Dilengkapi kompensasi suhu internal
- Tertutup rapat
- Perangkat yang sangat akurat
- Mampu mengukur tekanan pori negatif hingga –50 kPa
- Dilengkapi termistor untuk pemantauan suhu
- Pembacaan akurat dan berulang pada kabel panjang
Benefits
- Masa pakai yang panjang, stabilitas jangka panjang, dan keandalan
- Bekerja pada instalasi dan tekanan ekstrem hingga 15000 kPa
- Respons cepat terhadap perubahan tekanan
- Desain canggih mencegah tegangan casing memengaruhi pembacaan
- Penahan lonjakan tegangan berlebih melindungi dari kerusakan listrik
- Kabel penghubung kuat, berlapis baja, dan fleksibel
Operation
Piezometer Kawat Getar Tugas Berat dirancang untuk pengukuran tekanan air pori yang akurat pada tanah dan batuan yang jenuh air sebagian atau seluruhnya.

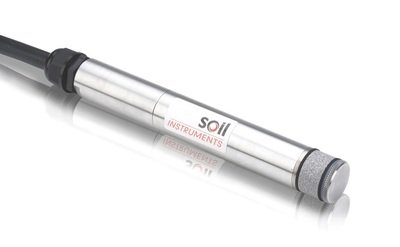

Ujung Piezometer terdiri dari elemen filter berpori yang terintegrasi dengan transduser tekanan Kawat Getar tipe diafragma. Sebuah kabel menghubungkan transduser ke unit pembacaan, unit terminal, atau pencatat data.
Pembacaan menampilkan unit berbasis frekuensi, atau dengan memasukkan faktor kalibrasi instrumen, unit teknik.
Application
Piezometer digunakan dalam aplikasi geoteknik, lingkungan, dan hidrologi. Piezometer dapat dipasang di lubang bor, ditempatkan di material timbunan, atau di sumur terbuka untuk mengukur muka air atau tekanan air pori agar para insinyur dapat memverifikasi asumsi desain dan mengontrol penempatan timbunan. Dengan kerucut hidung yang terpasang, piezometer juga dapat didorong ke tanah lunak dengan rig CPT.
Aplikasi yang umum meliputi:
- Pengelolaan lingkungan termasuk lokasi TPA
- Pemantauan akuifer
- Pemantauan dampak pasang surut pada tanah pesisir
- Bendungan
- Tanggul
- Lokasi potensial longsor
- Penggalian dewatering
- Laguna tailing
- Uji pemompaan
- Pemantauan rembesan
- Mengontrol penempatan timbunan.
Specification
| Bagian | Spesifikasi |
|---|---|
| Sensor | |
| Rentang (kPa) | 150 | 300 | 500 | 700 | 1000 | 1500 | 2000 | 4000 | 6000 | 10000 | 15000 |
| Material | Stainless Steel grade 316 |
| Akurasi | ±0.1% skala penuh |
| Linearitas | ±0.1% skala penuh |
| Resolusi¹ | 0.025% skala penuh (minimum) |
| Over range | 200% dari skala penuh |
| Perpindahan diafragma | < 0.001 cm³ |
| Diameter | 28 mm |
| Berat (tanpa kabel & filter) | 980 g |
| Rentang suhu operasi | -20°C hingga +80°C |
| Metode eksitasi | Pluck atau sweep |
| Penyegelan Hermetik | |
| Sensor | Vacuum sealed dengan electron beam welding / “O” ring seals |
| Piezometer | Cable gland / potting compound / “O” ring seals |
| Termistor | |
| Tipe | NTC 3kΩ |
| Akurasi | 0.5°C |
| Resolusi¹ | 0.1°C |
| Jenis Filter | |
| HAE (keramik) | Ø 28 mm, Panjang 15 mm, Porositas 1 Mikron |
| Stainless steel sinter (LAE) | Ø 28 mm, Panjang 15 mm, Porositas 50 Mikron |
| Kabel | |
| Tipe | 2 core armoured PVC outer sheath | 4 core armoured PVC outer sheath |
| Diameter | 12 mm | 13 mm |
| Berat per meter | 220 g | 336 g |
Tergantung pada Readout-nya
Ordering Information
Filter Stainless Steel Sintered (Low Air Entry – LAE, 50 µm)
| Model | Rentang Tekanan |
|---|---|
| W4-15-S | 150 kPa |
| W4-30-S | 300 kPa |
| W4-50-S | 500 kPa |
| W4-70-S | 700 kPa |
| W4-100-S | 1000 kPa |
| W4-150-S | 1500 kPa |
| W4-300-S | 3000 kPa |
| W4-400-S | 4000 kPa |
| W4-600-S | 6000 kPa |
| W4-1000-S | 10000 kPa |
| W4-1500-S | 15000 kPa |
| Dengan Termistor | |
| W4-15-S-T | 150 kPa |
| W4-30-S-T | 300 kPa |
| W4-50-S-T | 500 kPa |
| W4-70-S-T | 700 kPa |
| W4-100-S-T | 1000 kPa |
| W4-150-S-T | 1500 kPa |
| W4-300-S-T | 3000 kPa |
| W4-400-S-T | 4000 kPa |
| W4-600-S-T | 6000 kPa |
| W4-1000-S-T | 10000 kPa |
| W4-1500-S-T | 15000 kPa |
Filter Keramik (High Air Entry – HAE, 1 µm)
| Model | Rentang Tekanan |
|---|---|
| W4-15-H | 150 kPa |
| W4-30-H | 300 kPa |
| W4-50-H | 500 kPa |
| W4-70-H | 700 kPa |
| W4-100-H | 1000 kPa |
| W4-150-H | 1500 kPa |
| W4-300-H | 3000 kPa |
| W4-400-H | 4000 kPa |
| W4-600-H | 6000 kPa |
| W4-1000-H | 10000 kPa |
| W4-1500-H | 15000 kPa |
| Dengan Termistor | |
| W4-15-H-T | 150 kPa |
| W4-30-H-T | 300 kPa |
| W4-50-H-T | 500 kPa |
| W4-70-H-T | 700 kPa |
| W4-100-H-T | 1000 kPa |
| W4-150-H-T | 1500 kPa |
| W4-300-H-T | 3000 kPa |
| W4-400-H-T | 4000 kPa |
| W4-600-H-T | 6000 kPa |
| W4-1000-H-T | 10000 kPa |
| W4-1500-H-T | 15000 kPa |
Aksesori Instalasi
| W4-1.4 | Cone hidung Stainless Steel push-in, untuk filter keramik & stainless steel 15 mm, Ø 38 mm |
| W6-8.1 | Punner untuk memadatkan material dalam borehole (dipakai dengan W6-8.2 / W1-2.7) |
| W1-2.7 | Pipa standpipe galvanis, baja ringan galvanis, termasuk kopling, panjang 1 m, bore nominal ¾”, ulir BSP ¾” |
| W6-8.2 | Pipa standpipe galvanis, baja ringan galvanis, termasuk kopling, panjang 3 m, bore nominal ¾”, ulir BSP ¾” |
| W4-1.6 | Adaptor push-in, berulir untuk tabung BSP ¾” |
| W3-4.3 | Adaptor push-in, berulir untuk tabung BSP ¾” |
| W2-4.11 | Peralatan standar: pisau, meteran 3 m, kunci pas adjustable 8″, 2 obeng pipih, tang kombinasi, palu bola, 6 kunci pas (5/16–1″) |
Fitur Cadangan
| W4-1.2 | Filter keramik HAE pengganti (resistansi tinggi terhadap udara, 1 mikron) |
| W4-1.3 | Filter baja sinter LAE pengganti (resistansi rendah terhadap udara, 50 mikron) |
Kabel & Konektor
| CA-1.1-2-A | Kabel lapis baja, 2 inti, harga per meter, 1,5 mm², jaket PVC |
| CA-1.1-4-A | Kabel lapis baja, 4 inti, harga per meter, 1,5 mm², jaket PVC (untuk instrumen dengan termistor) |
Kontak Kami :
Telp/Whatsapp : 0812 1248 2471
Email : alfin@testindo.com
