Description

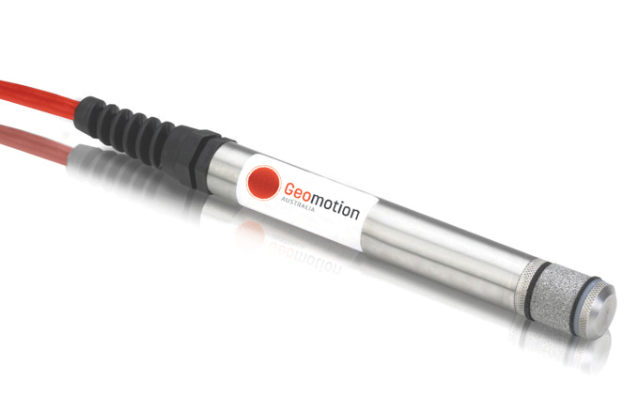

Piezometer Kawat Getar Geomotion dirancang untuk pengukuran tekanan air pori yang akurat dan jangka panjang pada tanah dan batuan yang jenuh air sebagian atau seluruhnya.
Transduser terbuat dari baja tahan karat 316 berkualitas tinggi dan dirancang untuk menangani rentang tekanan dari -50 hingga 4000 kPa. Transduser ini dilengkapi dengan penangkal lonjakan tegangan lebih yang memberikan perlindungan dari sambaran petir.
Piezometer dapat dipasang dengan filter baja sinter berinlet rendah atau filter keramik berinlet tinggi. Tersedia juga corong kerucut untuk instalasi push-in. Termistor integral untuk pemantauan suhu juga disertakan.
Features
- Diameter kecil
- Menggunakan teknologi Vibrating Wire (VW) yang telah teruji
- Diproduksi dari baja tahan karat 316 berkualitas tinggi untuk penggunaan jangka panjang
- Kompensasi suhu internal
- Tertutup rapat Cocok untuk pemantauan jangka panjang
- Tanpa komponen elektronik dalam modul sensor
- Mampu mengukur tekanan pori negatif hingga -50 kPa
- Dilengkapi termistor untuk pemantauan suhu
Benefits
- Lebih dari 30 tahun keahlian dalam desain dan manufaktur teknologi instrumen Vibrating Wire
- Pembacaan akurat dan berulang pada kabel yang panjang
- Masa pakai panjang, stabilitas jangka panjang, dan keandalan
- Respons cepat terhadap perubahan tekanan
- Desain mencegah tegangan casing memengaruhi pembacaan
- Penahan lonjakan tegangan berlebih melindungi dari kerusakan listrik
- Kabel penghubung kuat, terlindungi, dan fleksibel
Operation
Piezometer Kawat Getar Standar dirancang untuk pengukuran tekanan air pori yang akurat pada tanah jenuh penuh atau sebagian.
Ujung piezometer memiliki elemen filter berpori integral yang berisi transduser tekanan Kawat Getar tipe diafragma. Sebuah kabel menghubungkan transduser ke unit pembacaan, unit terminal, atau pencatat data.
Pembacaan dapat menampilkan unit berbasis frekuensi, atau dengan memasukkan faktor kalibrasi instrumen, juga dapat menampilkan unit teknik.
Application
Piezometer digunakan dalam aplikasi geoteknik, lingkungan, dan hidrologi. Piezometer dapat dipasang di lubang bor, ditempatkan di material timbunan, atau sumur terbuka untuk mengukur muka air atau tekanan air pori agar para insinyur dapat memverifikasi asumsi desain dan mengontrol penempatan timbunan. Dengan kerucut hidung yang terpasang, piezometer juga dapat didorong ke tanah lunak dengan rig CPT.
Aplikasi yang umum meliputi:
- Pengelolaan lingkungan termasuk lokasi TPA
- Pemantauan akuifer
- Pemantauan dampak pasang surut pada tanah pesisir
- Tanggul
- Lokasi potensial longsor
- Penggalian dewatering
- Laguna tailing
- Uji pemompaan
- Pemantauan rembesan
- Kontrol penempatan timbunan.
Specification
| Kategori | Spesifikasi |
|---|---|
| Sensor | |
| Rentang (kPa) | 300 | 500 | 700 | 1000 | 1500 | 2000 | 4000 |
| Material | Stainless Steel grade 316 |
| Akurasi | ±0.1% skala penuh |
| Linearitas | ±0.5% skala penuh |
| Resolusi | 0.025% skala penuh (minimum) |
| Batas lebih (Over range) | 200% dari skala penuh |
| Perpindahan diafragma | < 0.001 cm³ |
| Diameter | 19 mm |
| Berat (tanpa kabel & filter) | 190 g |
| Rentang suhu | -20° hingga +80°C |
| Metode eksitasi | Pluck atau sweep |
| Penyegelan Hermetik | |
| Sensor | Vakum disegel dengan pengelasan sinar elektron |
| Piezometer | Kabel gland / senyawa potting / segel cincin “O” |
| Termistor | |
| Tipe | NTC 3kΩ |
| Akurasi | 0.5°C |
| Resolusi | 0.1°C |
| Jenis Filter | |
| HAE keramik | Ø 19 mm, Panjang 15 mm, Porositas 1 Mikron |
| Stainless Steel berpori (sintered) | Ø 19 mm, Panjang 15 mm, Porositas 50 Mikron |
| Kabel (dengan Termistor) | |
| Tipe | 4 inti berlapis dengan selubung luar PVC |
| Diameter | 7.5 mm |
| Berat/m | 73 g |
Ordering Information
| Kategori | Kode Produk | Deskripsi |
|---|---|---|
| Low Air Entry Stainless Steel Sintered Filter Vibrating Wire Piezometer | Filter baja tahan karat sinter (50 mikron), resistansi rendah terhadap udara masuk (LAE) | |
| W9-30-SS-T | Rentang tekanan 300 kPa dengan termistor | |
| W9-50-SS-T | Rentang tekanan 500 kPa dengan termistor | |
| W9-70-SS-T | Rentang tekanan 700 kPa dengan termistor | |
| W9-100-SS-T | Rentang tekanan 1000 kPa dengan termistor | |
| W9-150-SS-T | Rentang tekanan 1500 kPa dengan termistor | |
| W9-200-SS-T | Rentang tekanan 2000 kPa dengan termistor | |
| W9-400-SS-T | Rentang tekanan 4000 kPa dengan termistor | |
| High Air Entry Ceramic Filter Vibrating Wire Piezometer | Filter keramik (1 mikron), resistansi tinggi terhadap udara masuk (HAE) | |
| W9-30-H-T | Rentang tekanan 300 kPa dengan termistor | |
| W9-50-H-T | Rentang tekanan 500 kPa dengan termistor | |
| W9-70-H-T | Rentang tekanan 700 kPa dengan termistor | |
| W9-100-H-T | Rentang tekanan 1000 kPa dengan termistor | |
| W9-150-H-T | Rentang tekanan 1500 kPa dengan termistor | |
| W9-200-H-T | Rentang tekanan 2000 kPa dengan termistor | |
| W9-400-H-T | Rentang tekanan 4000 kPa dengan termistor | |
| Heavy Duty Push-In Piezometers | Versi heavy duty tipe tekan masuk | |
| W9-30-SS-T | Rentang tekanan 300 kPa | |
| W9-50-SS-T | Rentang tekanan 500 kPa | |
| W9-70-SS-T | Rentang tekanan 700 kPa | |
| W9-100-SS-T | Rentang tekanan 1000 kPa | |
| W9-150-SS-T | Rentang tekanan 1500 kPa | |
| W9-200-SS-T | Rentang tekanan 2000 kPa | |
| W9-400-SS-T | Rentang tekanan 4000 kPa | |
| Kabel & Fitting | ||
| CA-2.3-4-SC | Kabel 4 inti, multicore, 16/0.020, berselubung, dijual per meter, jaket PVC, untuk instrumen dengan termistor | |
| CA-4.1 | Kit penyegel sambungan | |
| Aksesori Instalasi | ||
| W9-1.1-27 | Nose cone baja tahan karat tipe tekan, untuk filter keramik & baja tahan karat Ø 15 mm, diameter luar 27 mm | |
| W6-8.1 | Punner, untuk memadatkan material di lubang bor (digunakan dengan W6-8.2 atau W1-2.7) | |
| W1-2.7 | Pipa standpipe galvanis, baja ringan galvanis, termasuk kopling, panjang 1 m, ¾ inci nominal bore, ulir BSP ¾ inci | |
| W6-8.2 | Pipa standpipe galvanis, baja ringan galvanis, termasuk kopling, panjang 3 m, ¾ inci nominal bore, ulir BSP ¾ inci | |
| W2-4.11 | Tool kit standar, berisi: pisau, meteran 3 m, kunci pas adjustable 8 inci, 2 obeng pipih, tang kombinasi, palu bola, 6 kunci Inggris 5/16 – 1 inci | |
| Filter Cadangan (Spare Filters) | ||
| W9-1.3 | Filter pengganti keramik HAE (1 mikron) | |
| W9-1.4 | Filter pengganti baja sinter LAE (50 mikron) | |
| Manual | MAN-106 | Manual Vibrating Wire Standard Piezometer |
