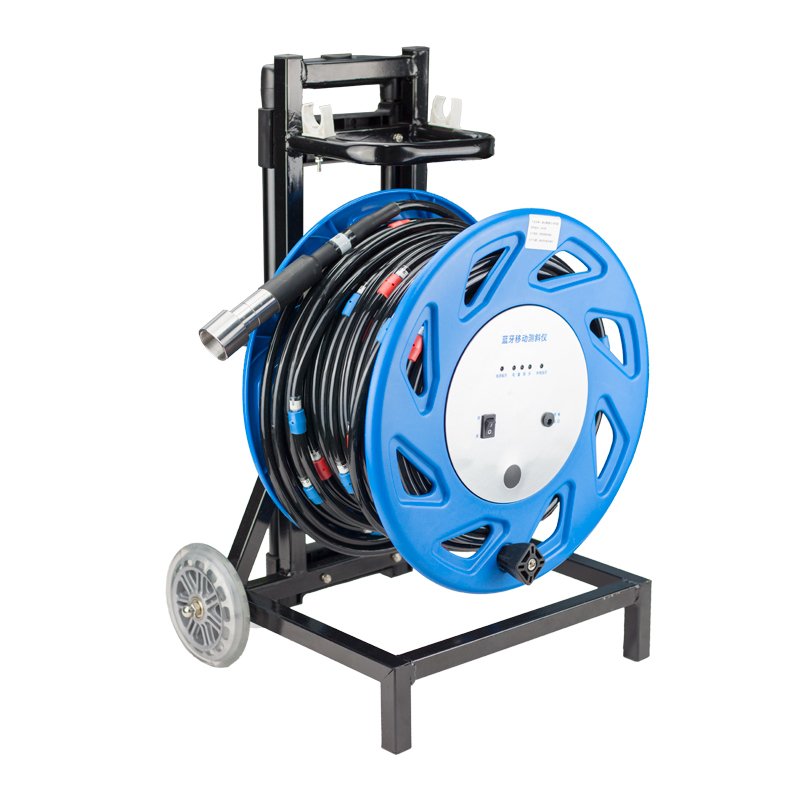

Sistem Inklinometer Digital MEMS Inclinometer System MCLI

Gambar 1-1 Diagram struktur inklinometer bergerak tipe batang

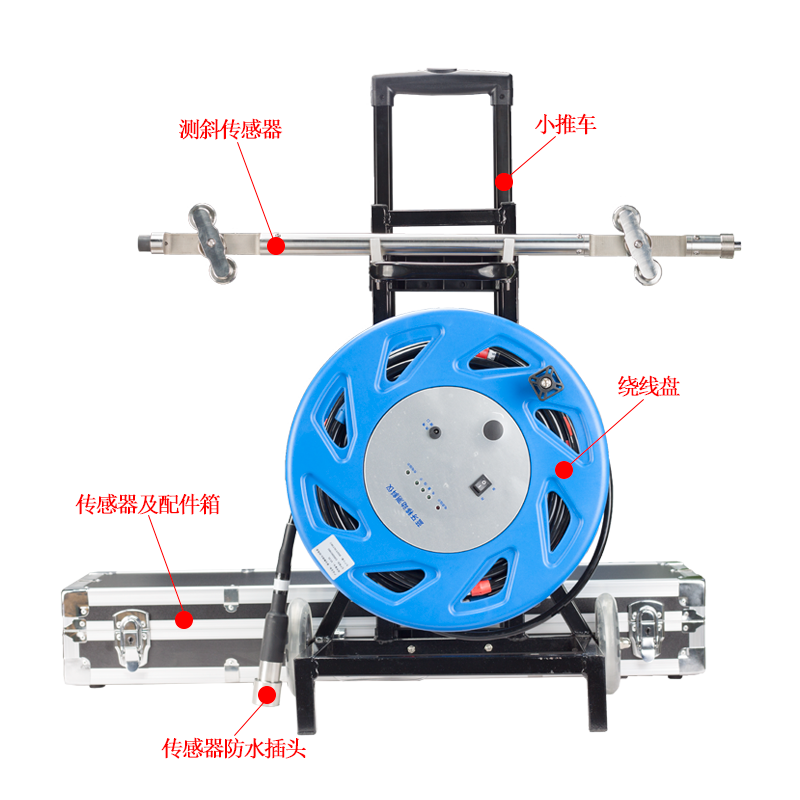

Pertama-tama, sebuah inklinometer dipasang di dalam tanah titik pengukuran. Pergerakan lapisan tanah akan membuat inklinometer bergeser. Perubahan tanah dapat diamati dengan menggunakan inklinometer bergerak untuk mengukur kemiringan inklinometer. Dinding bagian dalam tabung inklinometer memiliki empat alur pemandu yang sesuai dengan katrol kecil pada batang inklinometer inklinometer bergerak. Kabel standar meter yang dililitkan pada gulungan penggulung dapat mengontrol kedalaman bawah inklinometer bergerak. Perpindahan horizontal titik pengukuran dapat dihitung dengan mengukur sudut kemiringan inklinometer pada kedalaman yang berbeda. Dalam aplikasi praktis, arah lubang pondasi (arah pemantauan perpindahan) adalah arah Y pada keempat arah inklinometer.

Terdapat dua kelompok katrol pada inklinometer, dan interval antar katrol dalam kelompok yang sama adalah 0,5 meter. Kabel kontrol inklinometer bergerak memiliki tanda meter setiap 0,5 meter, yang digunakan bersama dengan kartu batas untuk memudahkan inklinometer bergerak mengukur data setiap kedalaman.

Untuk memulai pengukuran, pertama-tama letakkan batang inklinometer di dasar tabung inklinometer dan mulailah membaca. Angkat batang diagonal melalui kabel kontrol dan baca setiap 0,5 meter hingga mencapai puncak tabung inklinometer. Kumpulan data yang terbaca ini disebut data positif. Putar batang inklinometer 180°, masukkan kembali ke dalam tabung inklinometer, dan gunakan metode yang sama untuk menguji guna mendapatkan kumpulan data lainnya (pembacaan terbalik). Pengamatan pada tabung inklinometer dilaporkan dari dua data uji.

Gambar 2-1 Diagram skema prinsip pengukuran inklinometer bergerak tipe batang

Characteristics：

● Teknologi 3D-MEMS sumbu tunggal, akurasi pengukuran tinggi
● Daya tahan baterai hingga 50 jam
● Tahan benturan yang kuat

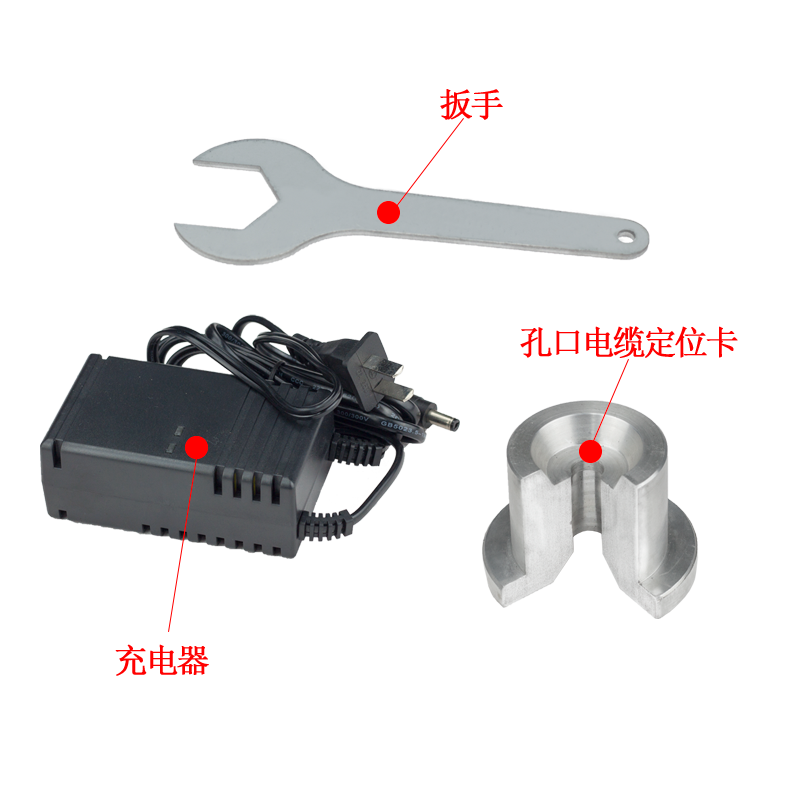

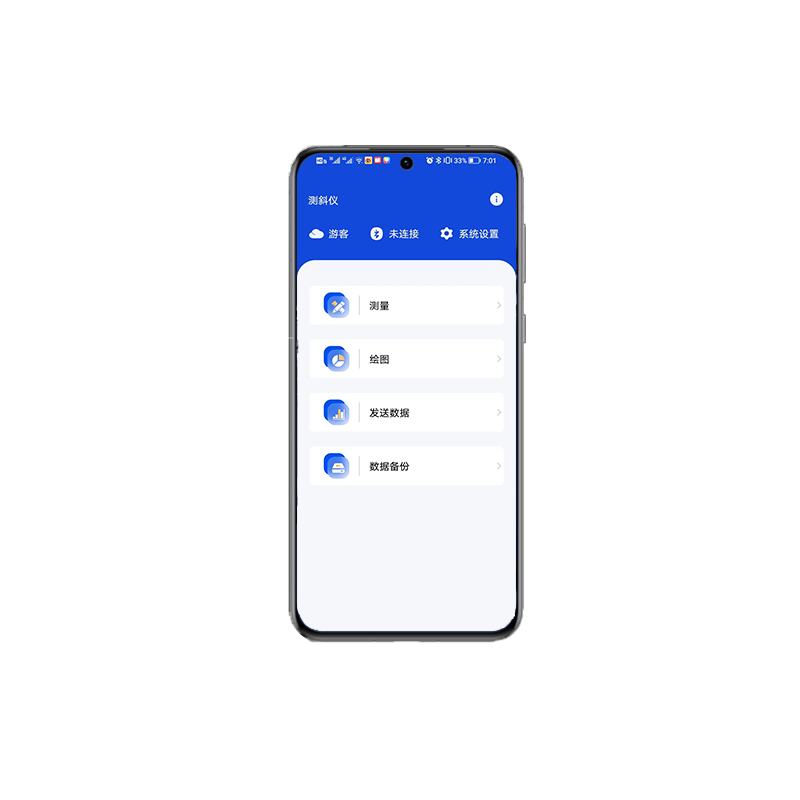

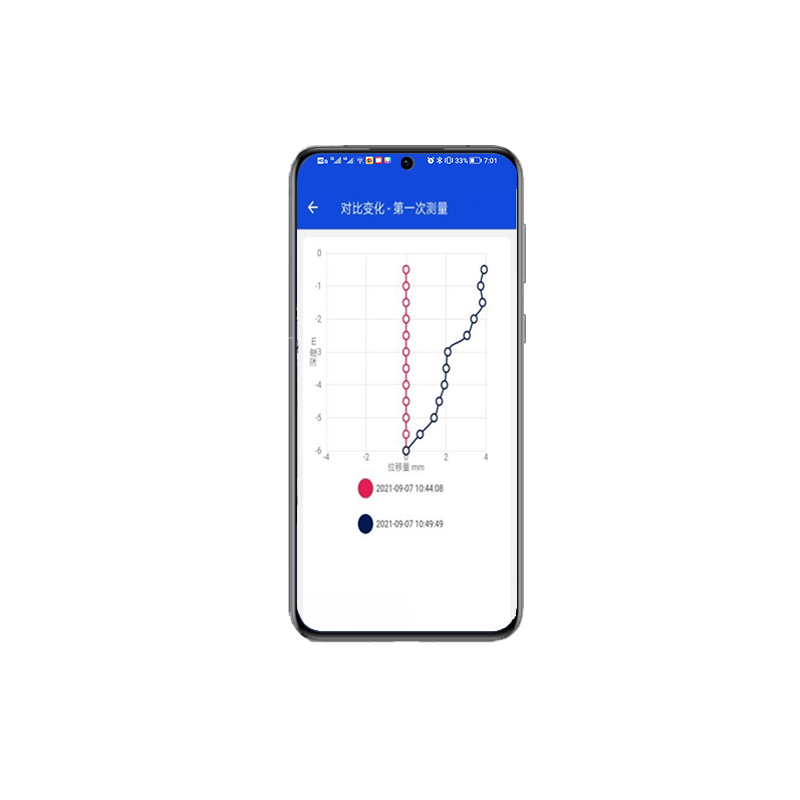

● Pengukuran menggunakan aplikasi seluler, tidak memerlukan perangkat genggam khusus

Application Scenarios:

● Deformasi lateral pada bendungan dan tailing
● Stabilitas lereng alami, longsor, tanggul, sedimen laut bawah laut
● Stabilitas dinding lumpur, turap, dan dinding penahan
● Gerakan lateral terowongan dan bukaan bawah tanah
