Sistem Pemantauan Pergeseran Permukaan Surface Displacement Monitoring System Model SDMS

Sistem pemantauan perpindahan permukaan SDMS berbasis teknologi sistem satelit navigasi global. SDMS menggunakan desain yang sangat terintegrasi, berbasis papan multi-sistem presisi tinggi dan dapat memberikan pemosisian presisi tinggi. Desain terintegrasi ini meningkatkan anti-interferensi dan keandalan sistem. Sistem ini banyak digunakan dalam pemantauan perpindahan permukaan di jembatan, lereng, waduk, bendungan, bencana gempa bumi, dan industri lainnya. Perangkat ini memiliki modul komunikasi GPRS\3G\4G dan unit transmisi data terintegrasi. Sistem ini mengintegrasikan baterai litium berkapasitas tinggi 30AH dan sistem catu daya surya. Anda hanya perlu menghubungkan panel surya eksternal ke SDMS. SDMS dapat digunakan secara luas untuk pemantauan perpindahan permukaan dan pemantauan deformasi struktural, seperti pemantauan perpindahan dan deformasi tanah longsor, perpindahan lereng, deformasi jembatan, waduk, bendungan, tambang, bencana geologi, dll. secara real-time.

Global Navigation Satellite System (GNSS), which generally refers to all satellite systems, including global and regional satellite navigation systems such as China’s Beidou System (BDS), the United States GPS system, the Russian GLONASS system and the European Galileo system. The GNSS has the advantages of all-weather, full-time domain, high positioning accuracy, short measurement time, no need for visual communication between measuring stations, and the ability to simultaneously measure the three-dimensional coordinates of points. GNSS technology is a high-precision deformation monitoring technology that enables remote automated measurement.

Category: GNSS-Based Surface

Description
Reviews (0)

Description

Characteristic:

● Integrasi tinggi, desain terintegrasi, presisi tinggi, dan kemampuan anti-interferensi yang kuat.
● Cukup sambungkan panel surya eksternal untuk beroperasi, sistem lebih andal.
● Konsumsi daya rendah, konsumsi daya perangkat kurang dari 2W.
● Mendukung berbagai metode transmisi seperti RS485\LoRa\4G\LAN.
● Instalasi dan perawatan mudah, jangkauan pengukuran luas.

Application Scenarios:

● Deformasi lateral dan vertikal pada bendungan, tailing, bangunan, jembatan, dll.
● Stabilitas lereng alami, longsor, tanggul, sedimen laut bawah laut
● Pemantauan bencana geologi

System Component:

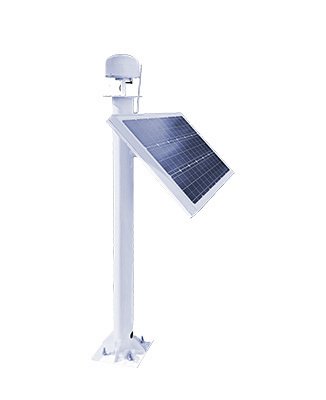

● SDMS terutama terdiri dari perangkat GNSS all-in-one, panel surya, dan tiang instalasi. Perhitungan data dapat dilakukan melalui jaringan front-end perangkat keras atau dengan mengirimkan data kembali ke server untuk perhitungan latar belakang.

Specifications

Type	SDMS
NavigationSystem	BDS, GPS，GLONASS，Galileo
Signal Tracking	BDS:B1、B2； GPS:L1、L2； GLONASS:G1、G2； Galileo:E1、E5
Single Point Positioning Accuracy	<1.5m
RTK Positioning Accuracy	Horizontal：±(10 +1×10-6×D)mm（GPS） ±(10 +0.5×0-6×D)mm（GPS+BDS） Vertical：±(2-0 +1×0-6×D)mm（GPS） ±(20 +0.5×0 6×D)mm（GPS+BDS）
Static Positioning Accuracy	Horizontal：±(2.0 +0.5×10-6×D)mm Vertical：±(4.0 + 0.5×10-6×D)mm
Initialization Time	1min
Tnitial Reliability	>99.9%
Time for First Start	Cold start:<50s Warm start:<30s HotStart: <15s
Recapture Time for Lost Lock	<2s
Differential Data Format	RTCM3.X
Data Update Rate	1Hz、2Hz、5Hz
Data Format	NMEA-0183/ RTCM2.X/ RTCM3.X
Protocol	RS232、RS485、TCP/IP
Internal Storage	100MB（Expandable）
Built-in Lithium Battery	12V30AH
Operating Temperature	-40℃~+70℃
Humidity	100％Fully sealed, anti-condensation, floatable
Dustproof and Waterproof	IP67
Power Consumption	<2W
