Sistem Wind Cone Tenaga Surya LED Solar Wind Cone System (SWCS), LED

Description

Features

• Tersedia dengan pencahayaan eksternal, pencahayaan internal, atau tanpa pencahayaan

• Lampu LED dengan fitur berikut:

  • Umur lampu 50.000 hingga 100.000 jam, praktis bebas perawatan

  • Sirkuit lampu ganda untuk meningkatkan keandalan

  • Konsumsi daya 80–90% lebih rendah dibanding lampu halogen

  • Lampu penghalang LED dengan umur panjang

  • Adaptor daya terintegrasi pada model dengan sirkuit seri

• Keranjang aluminium las satu bagian dengan bantalan terpasang sebelumnya

• Penutup hujan melindungi bantalan dari cuaca

• Kain nilon diberi perlakuan anti-busuk, anti-jamur, dan tahan air

• Dicat dengan powder coating warna oranye internasional

• Diproduksi di AS dan bersertifikasi ETL oleh Hali-Brite, Inc., Crosby, MN

• Menyediakan daya untuk wind cone Hali-Brite® bersertifikat ETL dengan lampu penghalang L-810 (model LED 12 VDC)

• Dirancang khusus untuk lokasi instalasi, menggunakan perhitungan insolasi dan suhu ekstrem terburuk dalam 30 tahun

• Mengoperasikan lampu wind cone dari senja hingga fajar, dikontrol oleh fotolistrik bersertifikat ETL, sesuai persyaratan iluminasi FAA

• Intensitas penuh lampu wind cone setiap saat saat beroperasi

• Panel surya 50 atau 135 watt, dengan garansi daya 12 tahun/90% dan 25 tahun/80%

• Pengontrol pengisian MPPT, dengan kompensasi suhu terprogram khusus

• Indikator terpasang untuk status baterai, pengisian, dan sistem

• Baterai AGM 100 hingga 300 A-H, dirancang untuk 4000 siklus pengisian/pengosongan

• Autonomi baterai nominal 10 hari

• Dudukan ganda (dual-post mount) dengan kopling patah, dirancang untuk menahan beban angin sesuai standar ASCE Exposure C

• Rentang suhu: -45 hingga +55 °C (-49 hingga +131 °F)

• Termasuk jangkar pra-rakit untuk pemasangan mudah

• Konstruksi baja dan aluminium berlapis powder coating, tahan cuaca dan korosi

• Panel surya dapat dimiringkan 25–65 derajat dalam kelipatan 10 derajat, disetel di pabrik sesuai lokasi pemasangan

• Diproduksi di AS

Untuk WCS806 Solar Wind Cones:

• Kipas angin (windsock) Ukuran 1 (diameter 18” × panjang 8’)

• Tiang baja berdiameter 1,9 inci dengan kopling patah (frangible coupling) di bagian dasar

• Dapat dipasang langsung pada basis lampu L-867, baseplate NPT 2 inci (dijual terpisah)

Untuk WCS807 Solar Wind Cones:

• Kipas angin (windsock) Ukuran 1 (diameter 18” × panjang 8’) atau Ukuran 2 (diameter 36” × panjang 12’)

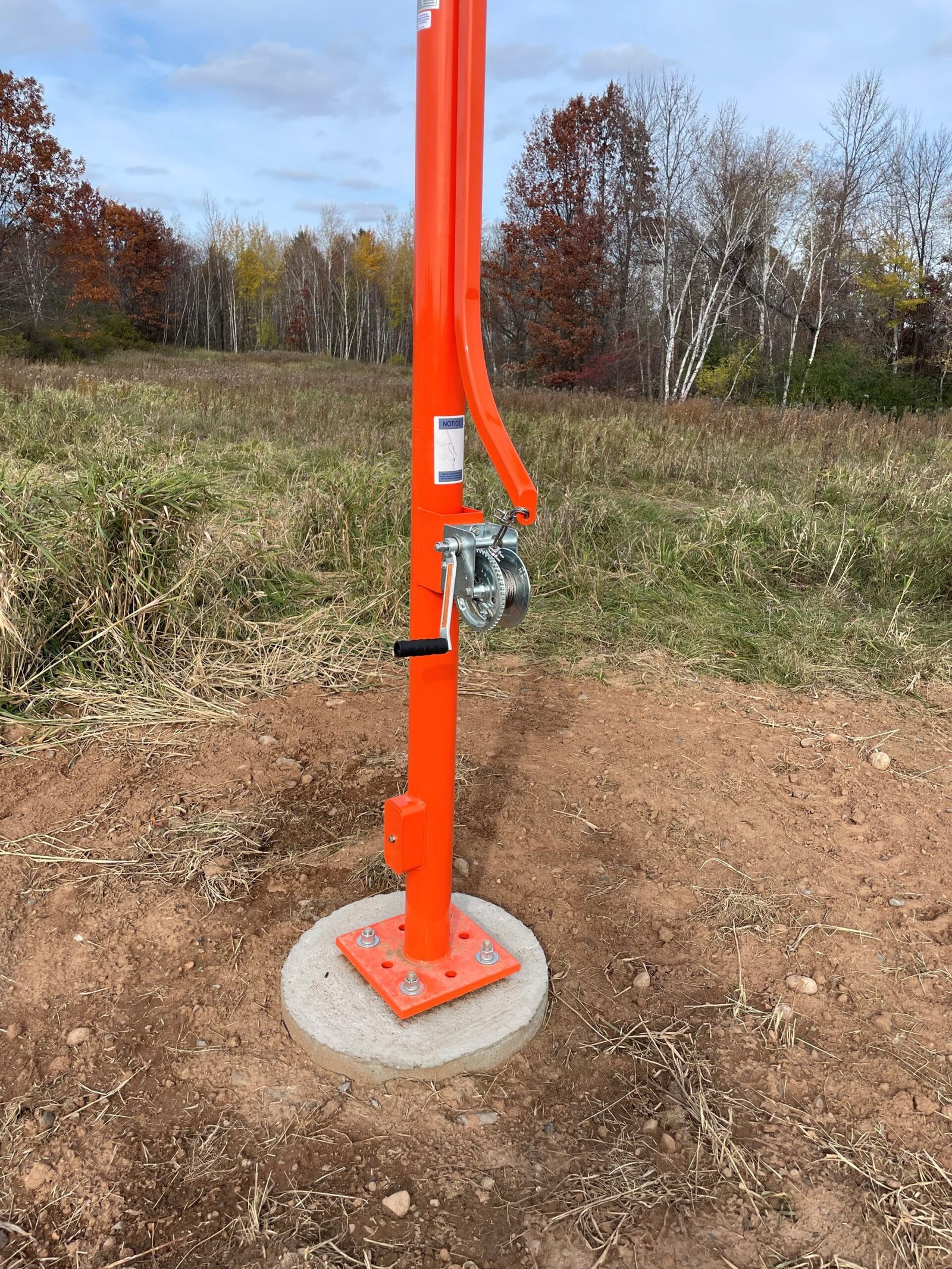

• Tiang dengan engsel tengah, bagian bawah baja berdiameter 4” dan bagian atas baja berdiameter 3”

• Winch dengan rem terpasang di tengah memungkinkan perawatan oleh satu orang

• Empat baut jangkar merupakan rakitan las satu bagian, siap ditanam di tanah



Operation

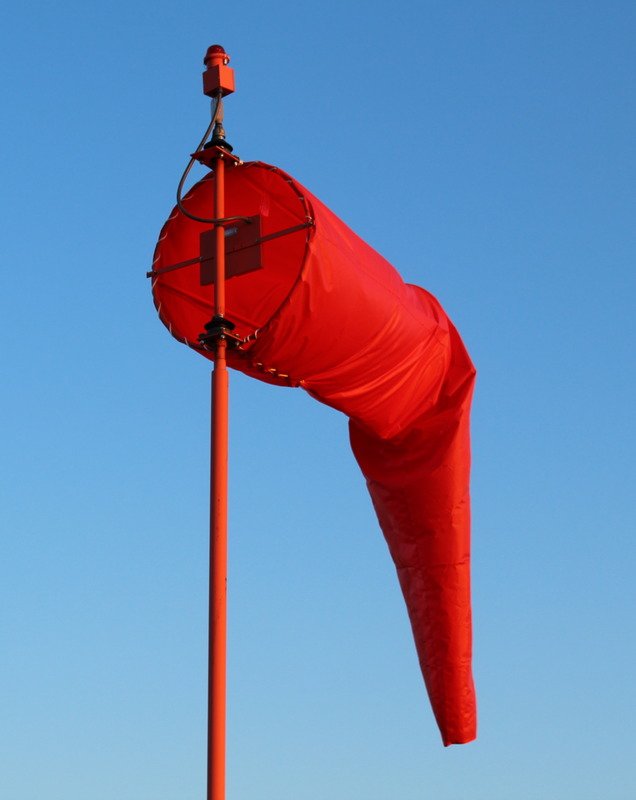

Pengoperasian wind cone sepenuhnya bergantung pada arah dan kecepatan relatif angin permukaan. Pergerakan angin melalui mulut terbuka kerangka (cage) dan masuk ke dalam kantong (sock) menyebabkan bagian ekor mengembang. Ekor dari sock yang mengembang tersebut menunjukkan arah angin sebenarnya pada kecepatan serendah tiga knot, dalam lingkaran 360° mengelilingi poros vertikal.



Catatan
1 Spesifikasi konsumsi daya mencakup lampu penghalang L-810.
2 Kerugian VA transformator isolasi tidak termasuk.
3 Gaya FAA ini belum tersertifikasi ETL.





Solar Power Supply

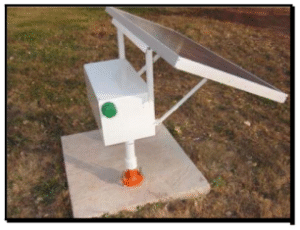

Catu Daya Tenaga Surya (SPS) adalah sumber daya fotovoltaik mandiri untuk Solar Wind Cones tipe WCS806 dan WCS807.

SPS Ordering Information

SPS dirancang hanya untuk beroperasi dengan Wind Cones merek Hali-Brite®.
Setiap SPS dikonfigurasi khusus agar sesuai dengan panel surya, baterai, kompensasi suhu, dan ketinggian

 instalasi di lokasi.
Silakan hubungi ADB Safegate untuk mengonfigurasi model yang sesuai dengan lokasi Anda.

Installation Information

Paparan penuh terhadap sinar matahari sangat penting untuk operasi SPS yang tepat. Panel surya harus menghadap ke arah Selatan (untuk Belahan Bumi Utara). Setiap bayangan pada panel surya akan secara signifikan mengurangi produksi energi. Tepi bawah panel surya tidak boleh terhalang oleh salju atau vegetasi.

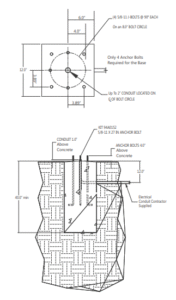

Untuk mencegah bayangan dari wind sock, SPS harus dipasang minimal 8 kaki dari wind cone L-806, dan minimal 12 kaki dari wind cone L-807 Ukuran 2. SPS dipasang pada rakitan jangkar 4-baut (sudah termasuk), yang ditanam di atas pelat beton. Daya kemudian disalurkan ke wind cone melalui kabel dalam konduit tahan cairan (liquid-tight conduit) yang melewati salah satu kaki pemasangan SPS.
