1. What is IR filter?

Filter Ganda IR-CUT adalah filter yang digunakan pada lensa kamera yang secara otomatis mengubah filter sesuai dengan intensitas cahaya inframerah eksternal untuk memotong atau melewatkan inframerah. Filter inframerah (IR) cut digunakan bersama dengan pencitra CCD atau CMOS berwarna untuk menghasilkan gambar berwarna yang akurat. Filter inframerah cut mencegah transmisi cahaya inframerah ketika melewati cahaya tampak. Hal ini dapat dilakukan dengan dua teknik optik: penyerapan atau pemantulan. Filter absorptif terbuat dari kaca optik khusus yang menyerap radiasi inframerah dekat. Filter reflektif adalah filter interferensi short-pass yang dapat memantulkan cahaya inframerah secara efisien. Pengukur transmisi filter IR-CUT dapat mengukur transmitansi inframerah 850nm dan 940nm dari filter ganda IR-CUT kamera.

Ada berbagai panjang gelombang cahaya di alam. Mata manusia mengenali cahaya dalam rentang panjang gelombang 380nm-760nm. Cahaya di atas 380nm-760nm tidak dapat dilihat oleh mata manusia, seperti cahaya inframerah dan sinar ultraviolet. Komponen pencitraan kamera, CCD atau CMOS, dapat menangkap sebagian besar panjang gelombang cahaya. Karena adanya interaksi berbagai jenis cahaya, warna yang dihasilkan oleh kamera dan mata telanjang berbeda warnanya. Untuk mengatasi masalah pergeseran warna, skema yang digunakan adalah menempatkan filter berlapis ganda di depan CCD, baik dalam satu lapisan maupun beberapa lapisan (sambil tetap membiarkan cahaya tampak dan inframerah melewatinya).

2. Function of the IR-cut filter

Pengalih filter ganda IR-cut bekerja ketika cahaya siang hari mencukupi, filter pemotong inframerah bekerja, dan CCD mengembalikan warna sebenarnya; ketika cahaya malam tidak mencukupi, filter pemotong IR otomatis dilepas, dan filter spektrum penuh mulai bekerja, sehingga CCD memanfaatkan semua cahaya secara penuh, yang mana sangat meningkatkan performa kamera.

3.IR cut filter transmission meter- LS108A and LS108D

Linshang Technology berspesialisasi dalam pengembangan berbagai instrumen optik. Alat ukur transmisi filter potong IR LS108A dan LS108D banyak digunakan dalam industri terkait. Kedua perangkat ini memiliki satu kesamaan, yaitu dapat mengukur transmitansi inframerah 850nm dan 940nm. Instrumen ini saat ini digunakan dalam berbagai aplikasi, seperti produsen yang memproduksi remote control televisi, AC, dan sensor perangkat pintar, serta induksi penyapu.

LS108A

LS108A lens transmission meter is mainly used to measure IR ink hole of mobile phone lens. (It is also suitable for infrared ray transmittance testing of various products that use infrared technology, such as remote control windows, IR cut, etc.) The LS108A lens transmission meter use an infrared 850nm light source, an infrared 940nm light source and a visible 550nm light source to illuminate the transparent material under testing. The sensor detects the incident light intensity of the three light sources and the light intensity after passing through the transparent material. The ratio of the incident light intensity is the transmittance, expressed as a percentage. The test aperture is 1mm. Measured object whose size is greater than 1mm can be tested. Three data can be measured at a time.

Parameters

Parameter	LS108A Lens Transmission Meter
Measuring beam diameter	￠1mm
Infrared peakwavelength	850nm / 940nm
Visible light peak wavelength	550nm
Resolution	0.1%
Measurement accuracy	±2% (colorless uniform transparent material, 0-90% transmittance)
Weight	About 1570g
Dimension	170mm x 180mm x 144mm(L*W*H)
Display	480px * 272px color LCD
Power supply	DC5V/1A

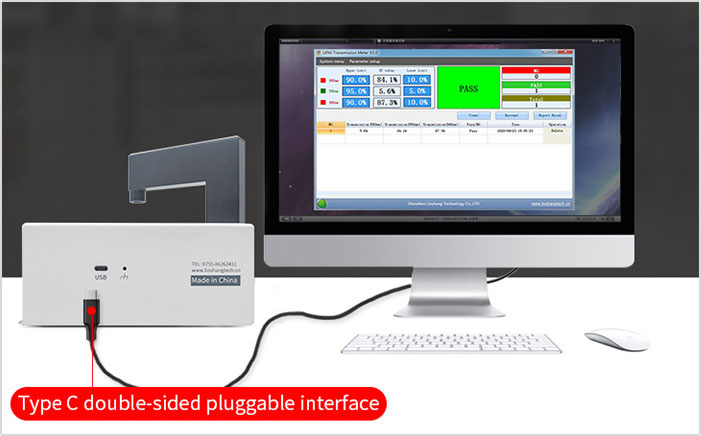

Provide powerful computer software support

The light transmission meter is equipped with computer software, which can export the test results to the software. It can also use the computer software to judge the PASS/NG and count the number of tests. Using Type-C double-sided pluggable interface, you can also connect to computer software

Kontak Kami :

Telp/Whatsapp : 0812 1248 2471
Email : alfin@testindo.com

LS108D

light transmittance and 850nm, 940nm infrared ray transmittance. The lens transmission meter has a real-time dynamic self-calibration function. It will automatically calibrated to 100% transmittance after powering on. This lens transmission meter has a test aperture of only 0.5mm and has wide application. The test principle of the lens transmission meter is that the light source illuminates the transparent material, the sensor detects the incident light intensity of the three light sources and the light intensity after passing through the measured transparent material. The ratio of the transmitted light intensity to the incident light intensity is the transmittance, expressed as a percentage.

Parameters

Parameter	LS108D Lens Transmission Meter
Measuring Aperture	￠0.5mm (standard)
Infrared	peak wavelength 850nm/940nm
Visible Light	peak wavelength 550nm
Resolution	0.1%
Measurement Accuracy	±2% (colorless uniform transparent material, 0-90% transmittance)
Weight	1570g
Dimension	170mm × 180mm × 144mm (L*W*H)
Display	480px * 272px color LCD
Power Supply	DC 5V/1A

Large LCD screen, Three display interfaces are available

The meter features large LCD display screen, and three display interfaces are available for selection. Both 850nm and 940nm infrared ray transmittance can be selected to display or only one of them

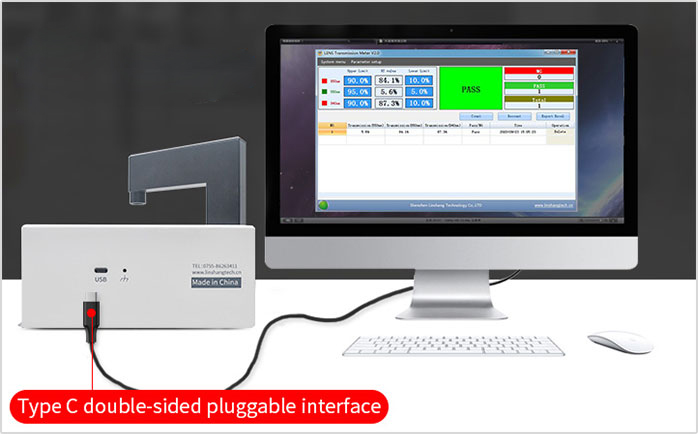

Offer free computer software

Free computer software can be run via Type-C interface to complete QC insptection in the production testing process. Please refer to the software and user manual in the attached U disk for details

Qualifications and Standards
