Uji Transmitansi Cahaya pada Lubang Tinta IR Penutup Smartphone

Permukaan utama dan lubang kamera penutup smartphone, serta lubang sensor cahaya dan sensor jarak semuanya perlu diuji untuk transmitansi. Kita dapat menggunakan LS108 A Lens Transmission Meter untuk menguji transmitansi cahaya IR dan cahaya tampak.

Pada penutup smartphone, umumnya terdapat dua lubang kecil untuk sensor cahaya dan sensor jarak. Terdapat juga lubang yang sedikit lebih besar untuk kamera. Kemampuan penetrasi inframerah dari lubang tinta IR secara langsung mempengaruhi kinerja sensor cahaya dan sensor jarak smartphone. Sensor cahaya dapat secara otomatis menyesuaikan kecerahan layar, dan sensor jarak dapat mendeteksi jarak antara ponsel dan wajah saat melakukan panggilan untuk mencapai penutupan layar secara otomatis, mencegah wajah secara tidak sengaja menyentuh layar. Indikator transmitansi inframerah ini sangat penting.

Transmitansi cahaya dari permukaan utama lensa ponsel dan lubang kamera semuanya perlu diuji. Linshang IR ink tester LS108A cocok untuk lensa yang memiliki diameter lebih dari 1mm. Alat ini menggunakan sumber cahaya inframerah 850nm, sumber cahaya 940nm, dan sumber cahaya tampak 550nm. Alat ini secara profesional digunakan untuk uji transmitansi lubang IR pada smartphone layar sentuh saat ini.

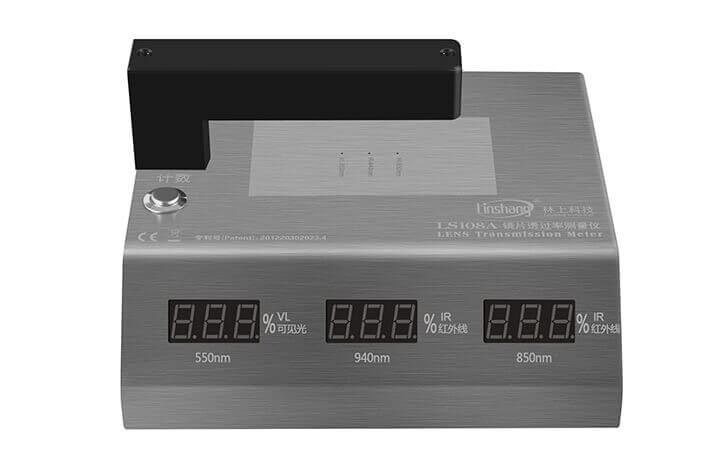

LS108A Lens Transmission Meter

 Instruksi:
1. Uji Diri Saat Dihidupkan: Colokkan daya dan nyalakan saklar daya pada penguji tinta IR. Pertama, lakukan uji diri dan kalibrasi otomatis. Setelah kalibrasi otomatis selesai, nilai yang ditampilkan pada semua tiga layar adalah “100”, menunjukkan bahwa transmitansi adalah 100% ketika tidak ada objek yang diuji di bawahnya.

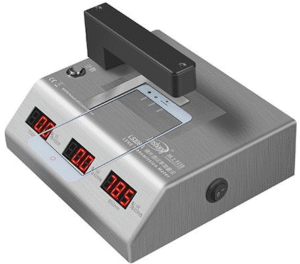

2. Saat Mengukur dengan Penguji Tinta IR: Sesuaikan jarak antara lensa ponsel dan lubang sensor posisi dengan lubang sinar yang diuji pada meter. Tampilan band yang sesuai menunjukkan parameter transmitansi dari objek yang diukur.

Pengukur Transmisi Lensa ( LENS Transmission Meter) LS108A

Pengukur transmisi lensa Linshang LS108A telah ditingkatkan menjadi pengukur transmisi lensa LS108A (ke-2).

Description

. LS108A Lens Transmission Meter Introduction

Linshang LS108A lens transmission meter has upgraded to LS108A lens transmission meter (2nd). To know about this product, please refer to

Linshang LS108A lens transmission meter can measure the visible light transmittance of 550nm, infrared transmission rate 850nm / 940nm. The test aperture is 1mm and the measured sample size which is bigger than 1mm can all be tested. It is widely used in the infrared transmittance test of products such as mobile phone cover IR ink, remote control window, infrared trash can, floor sweeping robot and other products. The light transmittance tester is equipped with an L-shaped bracket and is provided with computer software to facilitate the statistics and analysis of batch test results on the production line.

II. LS108A Lens Transmission Meter Parameters

III. LS108A Lens Transmission Meter Characteristics

1. The three test holes have alignment indicator LED light sources, which are used to align the position of the mobile phone lens during the test.

2. The LS108A lens transmittance tester has real-time dynamic self-calibration function, which automatically calibrates to 100% transmittance after turning on.

3． The minimum test object size is ￠ 1mm and the IR hole of mobile phones with apertures larger than 1mm can all be measured.

4． The lens transmission meter use stainless steel bench design with exquisite appearance. The measured sample is easy to be placed on the instrument.

5. On the stainless steel table, an L-shaped locating plate which is fixed by glue can be very convenient for batch testing of lenses on the production line.

6. The lens transmission meter is powered by 5V power supply which can be directly connected to the mobile power supply.

7. The instrument has a USB interface and is provided with computer software. It can display data in real time during production testing, set upper and lower limits, count the number of qualified samples, the number of unqualified samples, the total number of failed samples. It can also set the alarm and export data. For details, please refer to the software and software operating instructions in the attached USB flash drive.

IV. LS108A Lens Transmission Meter Qualificatio
