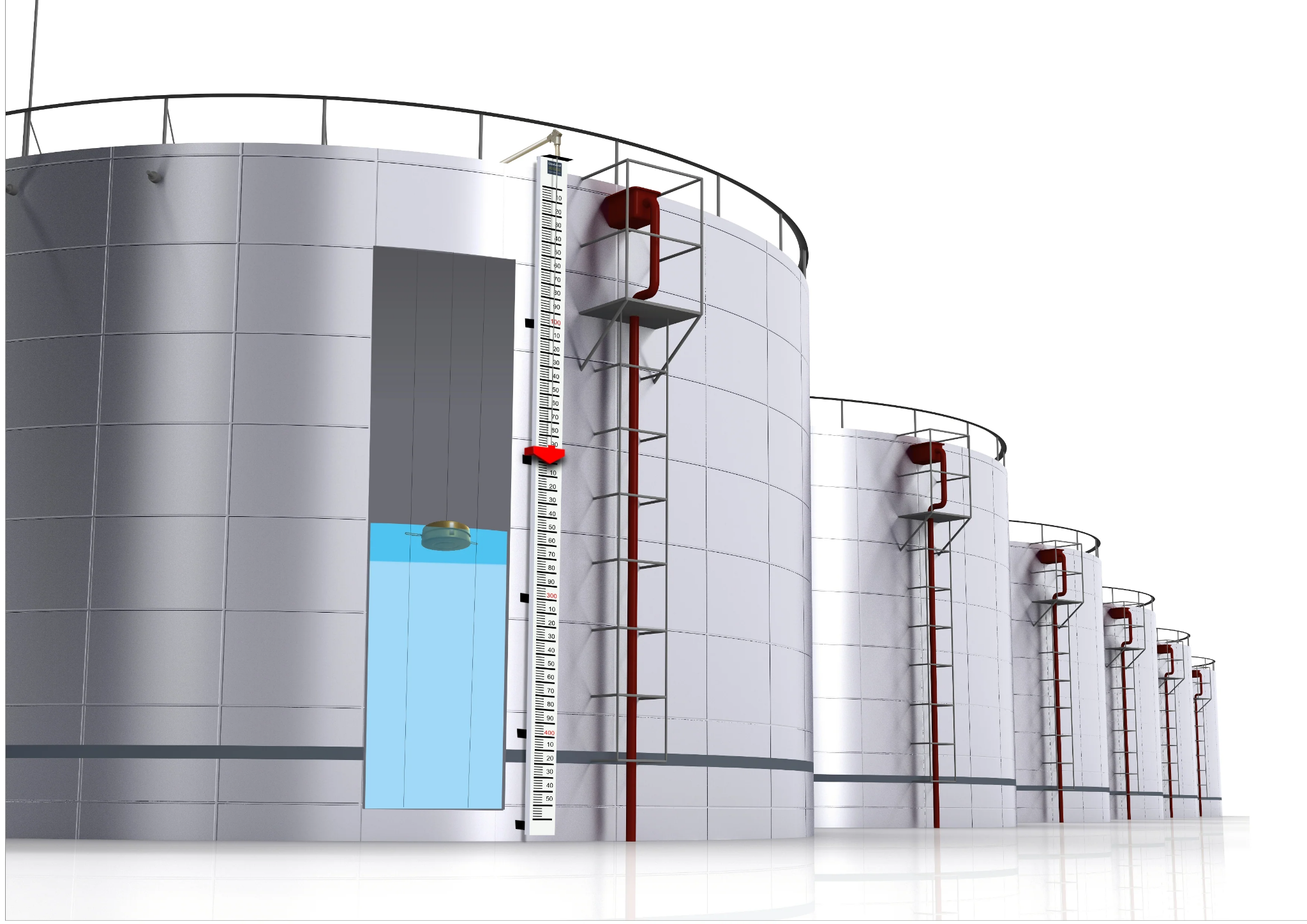

Bayangkan jika level cairan dalam tangki industri masih harus diperiksa secara manual. Tanpa adanya sensor level, otomatisasi industri modern tidak akan berkembang seperti sekarang. Sensor ini berperan penting dalam memantau volume cairan secara akurat pada berbagai sistem industri.
Sensor level tersedia dalam berbagai bentuk, ukuran, dan kemampuan deteksi. Tergantung aplikasinya, sensor ini dapat mendeteksi perubahan volume sangat kecil di laboratorium hingga perubahan jutaan galon di tangki kilang minyak. Untuk memilih sensor level yang tepat, penting memahami cara kerjanya. Beberapa jenis yang umum digunakan meliputi sensor level radar, ultrasonik, kapasitif, dan berbasis pressure transducer, yang masing-masing memiliki fungsi dan keunggulan berbeda.
Teknologi sensor level terbaru memungkinkan pengukuran cairan yang lebih presisi. Penggunaannya membantu meningkatkan efisiensi proses, kontrol, monitoring, dan kualitas produk, sekaligus mengurangi pemborosan secara signifikan. Dalam memilih sensor level, perlu mempertimbangkan beberapa faktor seperti jenis cairan, tingkat akurasi yang dibutuhkan, keterbatasan ruang pemasangan, jangkauan pengukuran, serta aspek keselamatan. Artikel ini akan membahas dasar-dasar sensor level air secara lengkap agar Anda dapat memilih perangkat yang sesuai untuk kebutuhan industri.
Teknologi sensor level terbaru memungkinkan pengukuran level cairan dengan tingkat akurasi yang tinggi. Teknologi ini membantu meningkatkan efisiensi, kontrol, pemantauan, dan kualitas produk, sekaligus mengurangi pemborosan secara signifikan. Dalam memilih sensor level, beberapa faktor yang perlu dipertimbangkan antara lain sifat cairan, kebutuhan akurasi, keterbatasan ruang, jangkauan pengukuran, dan aspek keselamatan. Artikel ini akan membahas dasar-dasar sensor level air agar pembaca dapat memilih perangkat yang tepat untuk aplikasi industri.
1. Pengantar Sensor Level
Perangkat sehari-hari seperti mesin kopi, mesin cuci, dan toilet juga menggunakan sensor level air. Komponen ini penting untuk berbagai fungsi, mulai dari mengontrol proses penyeduhan hingga mencegah tangki air meluap.
Meski sensor pada perangkat rumah tangga tidak selalu membutuhkan akurasi tinggi, sensor level dalam lingkungan industri harus memiliki tingkat akurasi, presisi, dan keandalan yang tinggi untuk menjamin operasional yang aman. Kesalahan pembacaan dapat menyebabkan kerugian finansial, pencemaran lingkungan, hingga risiko keselamatan serius. Karena itu, penting untuk memahami definisi dan cara kerja sensor level.
2. Definisi Sensor Level
Sensor level adalah perangkat yang mendeteksi jumlah cairan di dalam wadah dan menghitung volumenya menggunakan sinyal tekanan, suara, listrik, atau optik. Sensor ini umumnya menghasilkan sinyal listrik yang kemudian diterjemahkan oleh kontroler menjadi data level atau volume cairan. Tergantung jenisnya, output sensor level dapat berupa sinyal listrik maupun output mekanis/fisik.
3. Memahami Spesifikasi Sensor Level
Banyak produsen menawarkan sensor level dengan spesifikasi yang berbeda-beda. Ada yang unggul dalam perlindungan terhadap lingkungan ekstrem, ada pula yang menawarkan umur pakai lebih panjang. Memahami spesifikasi ini penting agar Anda dapat memilih sensor level yang sesuai dengan kebutuhan aplikasi.
Aplikasi
Lingkungan penggunaan merupakan salah satu pertimbangan utama dalam memilih sensor level. Cairan yang diukur bisa saja bersifat mudah meledak, korosif, asam, basa, radioaktif, atau berbahaya secara biologis. Karena itu, memastikan kompatibilitas sensor dengan jenis cairan adalah hal yang sangat penting. Inilah alasan mengapa produsen sensor level selalu menekankan kesesuaian aplikasi pada produk mereka.
Jenis Sensor

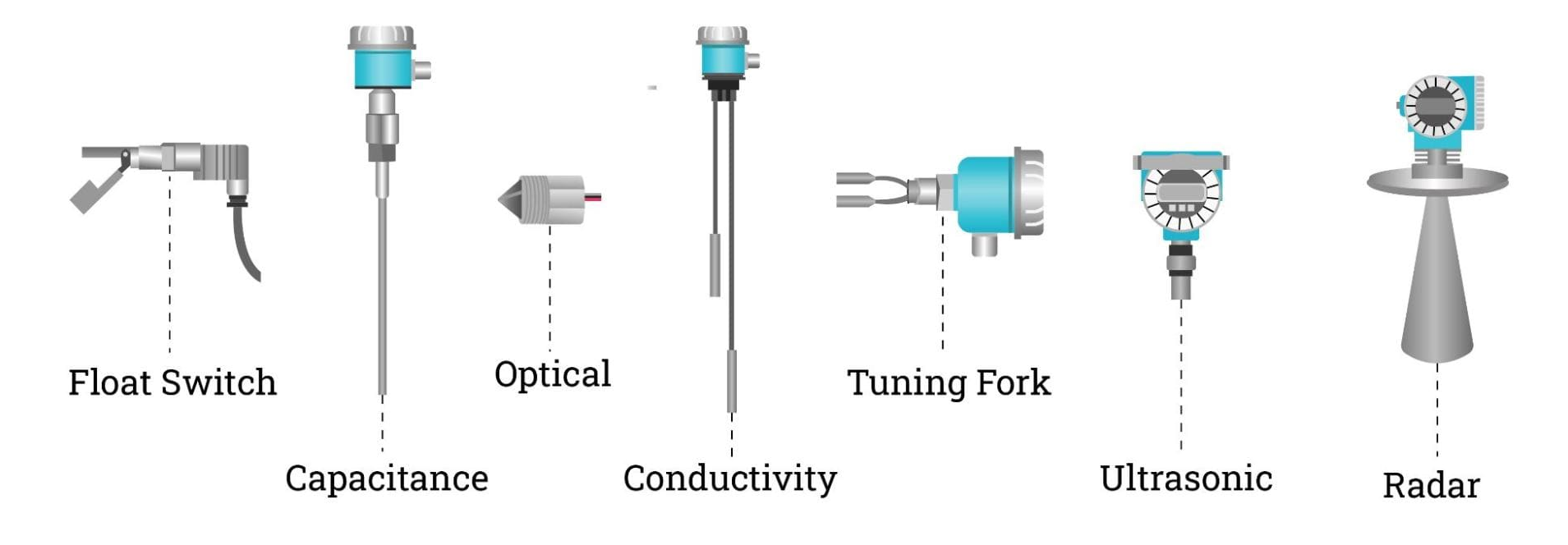

Setelah menentukan aplikasi penggunaannya, langkah berikutnya adalah memilih jenis sensor level yang paling sesuai. Terdapat berbagai tipe sensor level yang umum digunakan, seperti float switch, sensor kapasitif, sensor optik, sensor konduktivitas, sensor tuning fork, sensor ultrasonik, dan sensor radar.
Masing-masing jenis sensor memiliki kemampuan deteksi dan karakteristik yang berbeda sesuai kebutuhan aplikasi. Pada bagian selanjutnya, akan dibahas lebih lanjut mengenai prinsip kerja serta fungsi dari setiap jenis sensor tersebut.
Range / Jangkauan Pengukuran
Pemilihan sensor level juga harus disesuaikan dengan ukuran tangki atau wadah serta kedalaman cairan yang akan diukur. Jangkauan pengukuran sensor level bergantung pada jenis sensor yang digunakan, sehingga pemilihan tipe yang tepat sangat penting. Produsen biasanya menyatakan range sensor dalam satuan meter (m).
Akurasi
Setiap aplikasi memiliki kebutuhan akurasi yang berbeda. Pada industri farmasi dan biologi, tingkat akurasi yang dibutuhkan bisa mencapai skala mikrometer (µm). Produsen umumnya mencantumkan spesifikasi akurasi dalam bentuk persentase full scale (%FS) atau milimeter (±mm) untuk menunjukkan potensi deviasi hasil pengukuran.
Output

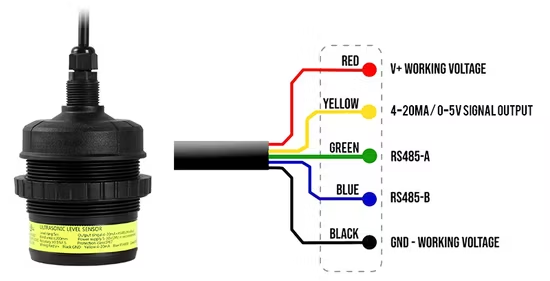

Spesifikasi output sensor merupakan hal penting bagi teknisi maupun desainer sistem industri. Informasi ini menentukan kompatibilitas sensor dengan PLC, kontroler, atau sistem monitoring lainnya. Sensor level umumnya memiliki 2 hingga 4 kabel output, dengan tipe sinyal yang berbeda tergantung desain dan kebutuhan aplikasi.
Ujung kabel sensor biasanya dihubungkan ke Programmable Logic Controller (PLC), sistem SCADA, atau data logger industri. Namun, jenis modul input analog atau sistem akuisisi data yang digunakan dapat berbeda tergantung desain sistem kontrol dan monitoring industri.
Pada sistem digital, beberapa sensor dapat dihubungkan secara daisy chain ke satu kontroler RS485, seperti komputer, PLC, atau data logger. Untuk konfigurasi ini, biasanya diperlukan pengaturan perangkat lunak MODBUS agar data dapat dibaca dan dikontrol dengan benar.
Rentang Suhu
Sensor level tersedia untuk berbagai kondisi suhu, mulai dari cairan bersuhu rendah hingga aplikasi suhu ekstrem. Sebagian besar sensor level dapat bekerja optimal pada suhu sekitar 80°C, sementara beberapa model khusus mampu beroperasi hingga 1000°C dengan tekanan mencapai 10.000 PSI. Karena itu, pengguna perlu memastikan sensor yang dipilih sesuai dengan kondisi aplikasi.
Proteksi

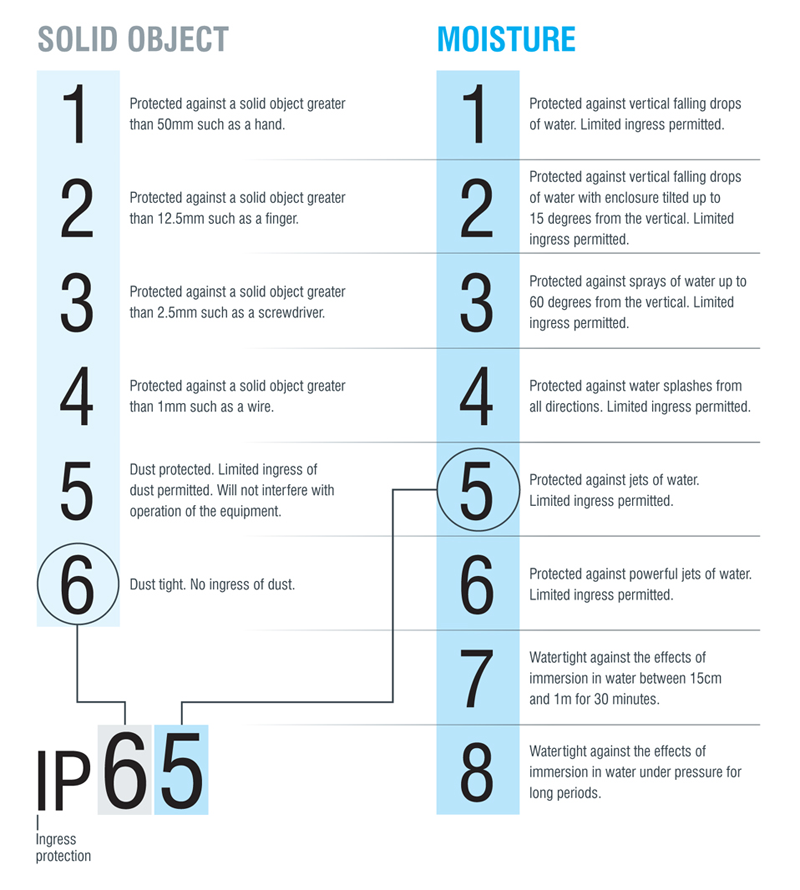

Jika sensor digunakan di lingkungan yang terkena debu, air, atau bahan kimia, maka tingkat perlindungan sensor harus diperhatikan. Sensor level umumnya memiliki rating IP (Ingress Protection) yang menunjukkan tingkat ketahanannya terhadap debu dan air.
- Digit pertama menunjukkan perlindungan terhadap debu atau partikel padat
- Digit kedua menunjukkan perlindungan terhadap air
Semakin tinggi angka IP, semakin baik tingkat perlindungannya. Selain itu, beberapa sensor juga dirancang khusus untuk tahan terhadap bahan korosif, cairan asam, basa, maupun zat radioaktif.
4. Bagaimana Sensor Level Bekerja?
Untuk memahami cara kerja sensor level, kita perlu melihat prinsip operasinya berdasarkan jenis sensor yang digunakan. Berikut adalah salah satu kategori utama sensor level beserta mekanisme kerjanya:

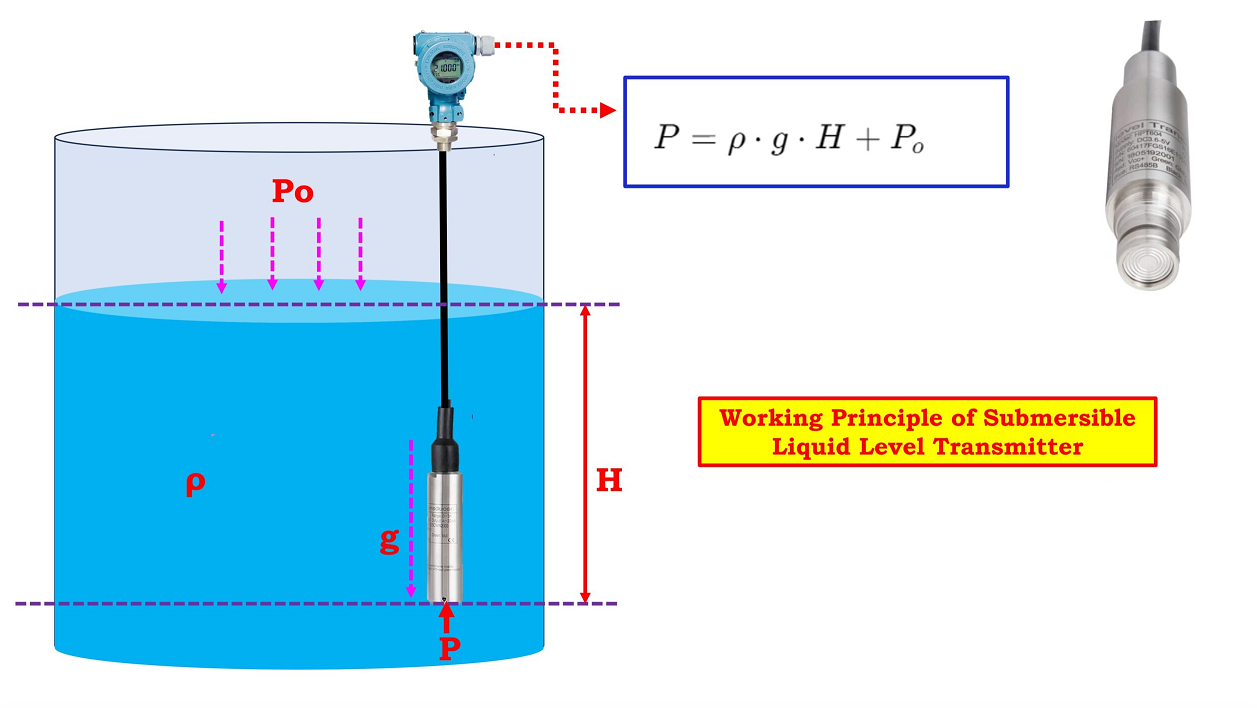

Submersible Pressure Transducer
Submersible pressure transducer dipasang di dasar tangki atau wadah cairan. Sensor ini bekerja dengan mendeteksi perubahan tekanan cairan pada diafragma sensor. Saat tekanan meningkat, diafragma akan mengalami deformasi, lalu perubahan tersebut dikonversi menjadi sinyal listrik menggunakan strain gauge.
Nilai tekanan yang terukur kemudian diubah menjadi level cairan menggunakan persamaan tekanan hidrostatik berikut:
P=ρghP=\rho gh
Dengan prinsip ini, semakin tinggi permukaan cairan, semakin besar tekanan yang diterima sensor, sehingga level cairan dapat dihitung secara akurat.

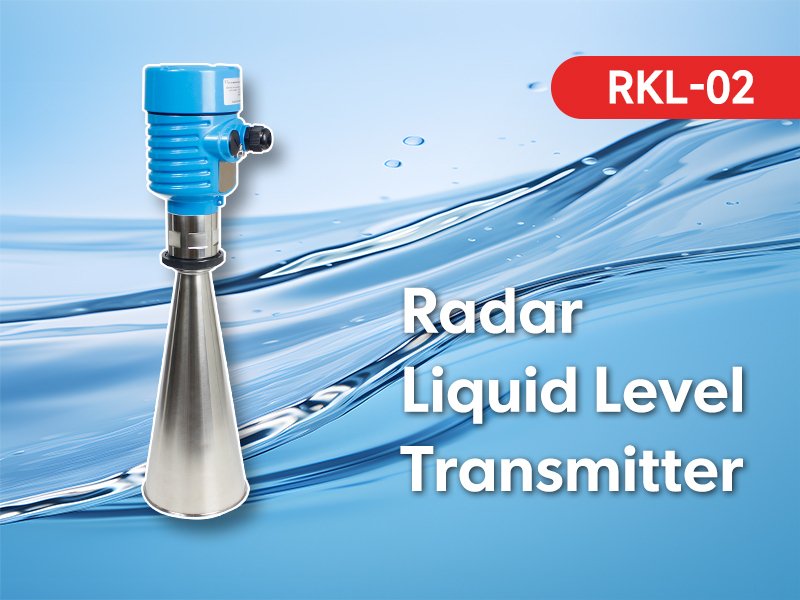

Radar Level Transmitter
Radar level transmitter bekerja dengan mendeteksi perubahan level cairan menggunakan gelombang mikro (microwave). Umumnya, sensor radar menggunakan frekuensi sekitar 6,8 GHz untuk pengukuran jarak pendek (di bawah 30 meter) dan 26 GHz untuk jarak lebih jauh (hingga sekitar 70 meter), meskipun spesifikasi ini dapat berbeda tergantung produsen.

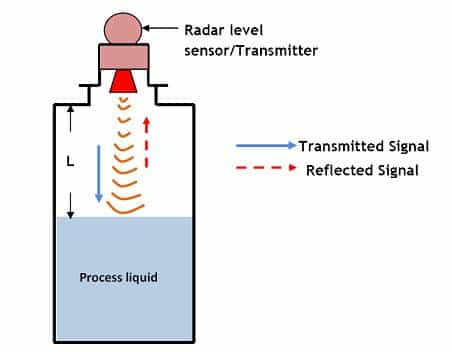

Prinsip kerjanya adalah dengan memancarkan gelombang mikro ke permukaan cairan, lalu menerima pantulan gelombang tersebut kembali ke sensor. Waktu tempuh gelombang pantul digunakan untuk menghitung jarak antara sensor dan permukaan cairan.
Sensor radar level dikenal memiliki tingkat akurasi tinggi, dengan ketelitian hingga ±3 mm, sehingga cocok untuk aplikasi industri yang membutuhkan pengukuran level presisi.
Ultrasonic Level Sensor
Sensor level ultrasonik bekerja dengan prinsip yang mirip dengan radar level transmitter, namun menggunakan gelombang suara ultrasonik dengan frekuensi sekitar 20–200 kHz. Sensor dipasang di bagian atas tangki dan memancarkan gelombang suara ke permukaan cairan. Gelombang tersebut akan dipantulkan kembali ke sensor, lalu waktu tempuhnya digunakan untuk menghitung level cairan.
Akurasi sensor level ultrasonik umumnya berada pada kisaran 0,5%–1% full scale atau ±3 mm (mana yang lebih besar).
Capacitance Level Sensor
Sensor level kapasitif menggunakan dua elektroda yang dipasang pada area pengukuran. Saat level cairan naik atau turun, nilai kapasitansi antar elektroda berubah, dan perubahan ini digunakan untuk menentukan level material.
Sensor jenis ini dapat digunakan untuk mengukur cairan, bubuk, maupun material granular, dengan tingkat akurasi sekitar 1% full scale (FS).
5. Aplikasi Industri Sensor Level
Sensor level digunakan di berbagai sektor industri untuk mendukung otomatisasi dan pengendalian proses. Pengelolaan level cairan sangat penting dalam berbagai aplikasi seperti pencampuran bahan, penyimpanan, pendinginan, hingga proses kimia.
Water Treatment and Management
Dalam sistem pengolahan air, sensor level digunakan untuk memantau volume cairan di tangki, bak sedimentasi, reservoir, dan proses pencampuran selama pengolahan air.
Chemical Processing Industries
Industri kimia menggunakan sensor level untuk memantau tangki bahan kimia dan pressure vessel. Untuk cairan korosif atau berbahaya, sensor non-kontak biasanya menjadi pilihan utama.
Food and Beverage Manufacturing
Dalam industri makanan dan minuman, sensor level membantu mengontrol volume cairan secara presisi selama proses produksi. Sensor yang digunakan umumnya harus memenuhi standar keamanan pangan.
Oil and Gas Industry
Pada industri minyak dan gas, sensor level digunakan di berbagai tahap proses seperti penyimpanan, pemisahan, transportasi, dan pemurnian. Karena banyak material bersifat mudah terbakar atau berbahaya, sensor harus memiliki sertifikasi keselamatan yang sesuai.
Agricultural Irrigation Systems
Dalam pertanian dan irigasi, sensor radar dan ultrasonik banyak digunakan untuk memantau level silo, tangki pakan, air kanal, serta sistem penyimpanan bahan pertanian lainnya.
6. Keuntungan Menggunakan Sensor Level dalam Proses Industri
Meningkatkan Keamanan Operasional
Sensor level membantu mencegah overfill, tumpahan, dan risiko kecelakaan saat menangani cairan berbahaya atau mudah terbakar.
Meningkatkan Efisiensi Proses
Menjaga level cairan tetap dalam batas operasi ideal membantu proses berjalan stabil tanpa gangguan.
Mengurangi Biaya Operasional
Otomatisasi melalui sensor level mengurangi kebutuhan tenaga kerja manual dan membantu menekan pemborosan bahan baku.
Monitoring Real-Time
Sensor modern memungkinkan pemantauan level secara real-time dengan respons sangat cepat untuk mendukung kontrol proses otomatis.
Kesimpulan
Sensor level merupakan komponen penting dalam otomatisasi industri modern. Dengan berbagai jenis teknologi seperti pressure transducer, radar, ultrasonik, dan kapasitif, sensor level dapat disesuaikan dengan kebutuhan aplikasi yang berbeda-beda.
Pemilihan sensor level yang tepat akan membantu meningkatkan efisiensi operasional, keamanan, akurasi pengukuran, dan kualitas hasil proses industri.
