Bagaimana Cara Mengkalibrasi Sensor pH?

Tahukah Anda bahwa sensor pH bekerja berdasarkan hukum dasar elektrokimia? Sensor pH yang sempurna akan menghasilkan 59,16 mV untuk setiap perubahan 1,0 unit pH dalam larutan. Namun, seiring waktu, tegangan ini dapat berubah akibat penumpukan kotoran atau pengotor pada elektroda. Hasilnya adalah pembacaan yang tidak akurat dan penyimpangan nilai. Oleh karena itu, kita perlu mengkalibrasi sensor pH secara berkala untuk memastikan hasil yang tetap dapat diandalkan.

Mengkalibrasi sensor pH memerlukan pemahaman tentang mekanisme kerjanya. Terdapat berbagai jenis sensor pH yang dapat memberikan respons berbeda terhadap perubahan pH. Kita harus memahami perbedaan-perbedaan tersebut dan menerapkan metode kalibrasi dengan cermat untuk memastikan hasil yang presisi. Sensor kelas tinggi seperti seri RK500-12 dari Rika memiliki fitur-fitur yang membantu menjaga konsistensi hasil melalui membran kaca impedansi rendah.

Banyak fitur yang dapat membuat sensor pH air lebih mudah dikalibrasi dan dirawat. Dalam panduan komprehensif ini, kita akan mulai dengan dasar-dasar tentang apa itu sensor pH, mengapa Anda perlu mengkalibrasi sensor pH, dan kapan Anda perlu mengkalibrasinya. Panduan ini menyajikan informasi terkini tentang sensor pH, dengan fokus pada sorotan utama panduan — khususnya proses langkah demi langkah untuk mengkalibrasi sensor pH guna mencapai hasil yang akurat. Mari kita mulai!

Apa itu Sensor pH?

♦ Definisi

Sensor pH mengukur tingkat keasaman atau kebasaan suatu cairan. Skala yang digunakan untuk mengukur pH berkisar dari 0 hingga 14. Angka 14 menunjukkan larutan basa, sementara angka 0 menunjukkan larutan asam. Larutan air yang netral memiliki pH 7. Sensor pH secara sederhana memeriksa larutan dan mengukur tingkat pH-nya. pH adalah singkatan dari potential/power of hydrogen (potensi/kekuatan hidrogen).

♦ Prinsip Kerja Sensor pH

Mekanisme kerja sensor pH didasarkan pada pengukuran elektrokimia. Memahami prinsip kerja ini sangat penting agar metode yang tepat dapat dipilih untuk mengkalibrasi sensor pH. Untuk mendeteksi pH, sebuah sensor memerlukan elektroda kaca, elektroda referensi, dan konverter sinyal untuk menghasilkan data. Berikut adalah peran masing-masing komponen:

Elektroda Kaca: Merupakan membran kaca berbentuk bohlam yang biasanya terletak di ujung sensor pH. Fungsinya adalah untuk bersentuhan langsung dengan air sampel. Kaca dibuat dari material impedansi rendah untuk memastikan sensitivitas yang lebih tinggi. Saat bersentuhan dengan air, elektroda ini menciptakan beda potensial yang sebanding dengan ion hidrogen (H⁺) dalam larutan. Fenomena ini dikendalikan oleh persamaan Nernst:

E = E0 + (2,303 . RT/nF) . log10 [H⁺]

Keterangan: E adalah potensial yang diukur, E0 adalah potensial standar, R adalah konstanta gas, T adalah suhu, n adalah muatan, dan F adalah konstanta Faraday.

Elektroda Referensi: Elektroda referensi memberikan potensial yang stabil sebagai pembanding terhadap potensial elektroda kaca. Biasanya berupa kawat yang dicelupkan ke dalam larutan KCl. Larutan KCl ini bersentuhan dengan air sampel melalui sebuah membran.
Konverter Sinyal: pH merupakan beda potensial antara elektroda kaca dan elektroda referensi. Beda potensial ini direkam terhadap larutan standar dengan pH yang telah diketahui. Pada akhirnya, sinyal dalam bentuk potensial dikonversi menjadi RS-485 dan 4-20mA.

♦ Jenis-Jenis Sensor pH

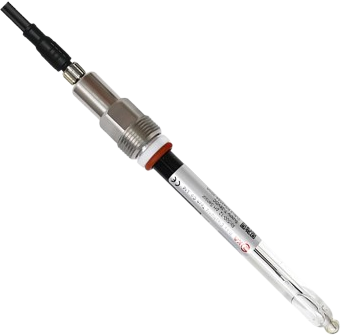

● Sensor pH Elektroda Kaca

Elektroda referensi tidak terdapat di dalam probe. Elektroda referensi dapat dimasukkan secara terpisah ke dalam larutan air sampel. Sensor jenis ini hanya memiliki elektroda kaca yang menghasilkan potensial terhadap ion hidrogen (H⁺).

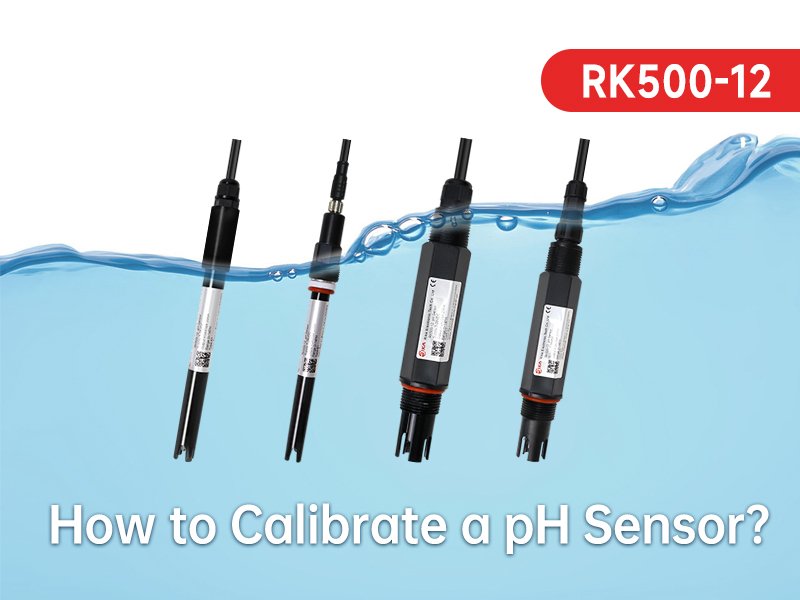

Contoh: Seri RK500-12 dari Rika — Tipe-A1 untuk air konvensional dan Tipe-B3 untuk lingkungan bersuhu tinggi.

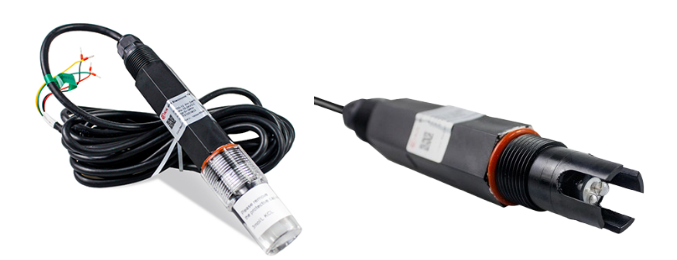

● Sensor pH Elektroda Kombinasi

Sensor jenis ini menggabungkan elektroda kaca dan elektroda referensi ke dalam satu probe yang kompak. Sensor ini menggunakan konsep tabung di dalam tabung. Tabung bagian dalam berisi bohlam kaca, sementara tabung bagian luar diisi dengan larutan KCl sebagai referensi.

Contoh: Seri RK500-12 dari Rika — Tipe-C1 sensor pH air.

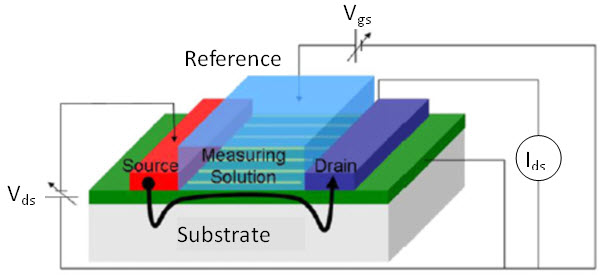

● Sensor pH ISFET (Ion-Sensitive Field-Effect Transistor)

Sensor jenis ini menggunakan sensor solid-state yang sensitif terhadap ion H⁺. Sensor ini mengukur perubahan pH melalui konduktivitasnya. Sensor ISFET tahan terhadap kerusakan fisik dan cocok untuk lingkungan bertekanan tinggi.

● Sensor pH Metal Oksida

Berbeda dengan menggunakan kaca, sensor pH metal oksida menggunakan logam seperti iridium oksida untuk mendeteksi ion H⁺ dan menciptakan potensial. Sensor jenis ini menawarkan ketahanan tinggi dalam kondisi yang keras dan mendeteksi pH melalui reaksi redoks.

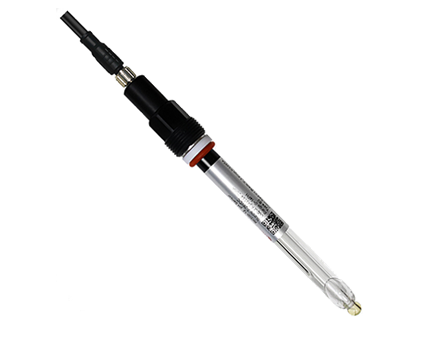

● Sensor pH Submersible

Sensor pH jenis ini memiliki kemampuan untuk bekerja saat seluruh bodinya terendam di dalam air. Hal ini biasanya dicapai menggunakan sistem penyegelan yang efisien. Sensor-sensor ini mencantumkan rating IP-nya dengan menggunakan konektor tersegel (M8/M16) dan material yang kokoh (Glass+ABS).

Berikut terjemahan lanjutan konten artikel dalam Bahasa Indonesia:

Contoh: Seri RK500-12 dari Rika — Tipe-B2 Sensor pH Submersible.

Panduan Langkah demi Langkah untuk Mengkalibrasi Sensor pH

★ Prinsip Utama Sebelum Memulai

Frekuensi: Kalibrasi setiap 2-3 jam untuk penggunaan laboratorium atau berdasarkan hasil inspeksi (1-2 hari di awal, kemudian sesuaikan berdasarkan tingkat pengotor/penyimpangan nilai). Untuk sensor pH skala industri, Rika merekomendasikan pemeriksaan rutin setiap 3-6 bulan.
Buffer: Gunakan larutan buffer yang telah tersertifikasi dan tertelusur (misalnya pH 4, 7, 10) yang mencakup rentang pengukuran Anda, sebaiknya dengan jarak ≥2 unit pH. Buang larutan yang telah digunakan untuk kalibrasi setelah pemakaian. Pastikan suhu sesuai dengan proses yang dijalankan (standar 25°C).
Peralatan yang Dibutuhkan: pH meter, larutan buffer, air suling/air deionisasi, termometer/RTD (untuk kompensasi suhu), sikat lembut/HCl/NaOH untuk pembersihan, dan tisu (jangan digosok untuk menghindari listrik statis).
Kesalahpahaman Umum: Perlu diketahui adanya nonlinearitas (3 bagian: pH 0-2, 6-8, 12-14 akibat pergeseran titik isoelektrik). Koefisien aktivitas seringkali tidak diperlukan. Gunakan metode standard addition untuk sampel yang kompleks.
Keselamatan: Tangani asam/bahan kaustik menggunakan sarung tangan. Hindari penggunaan sianida bersama HCl (berisiko menghasilkan gas beracun).

How to Calibrate a pH Sensor? 6

Langkah 1: Persiapan dan Pemeriksaan Awal

Siapkan Bahan: Pastikan larutan buffer masih segar (misalnya pH 4,01, 7,00, 9,21/10,01). Gunakan air suling untuk membilas. Siapkan termometer jika tidak ada kompensasi suhu bawaan. Catatan: Beberapa model Rika dilengkapi fitur penyesuaian otomatis resistansi termal untuk suhu 0-100°C.

Periksa Sensor: Lepaskan dari proses/penyimpanan. Periksa secara visual adanya pengotor, retakan, atau elektrolit yang rendah (untuk elektroda kaca). Untuk sensor seperti RK500-12 dari Rika, pastikan segel IP68 dalam kondisi baik.

Nyalakan dan Stabilkan: Hidupkan alat ukur. Biarkan selama 1-3 menit agar output sensor mencapai keseimbangan. Untuk alat ukur berbasis mikroprosesor (misalnya output RS485 dari Rika), masuk ke mode kalibrasi.

Langkah 2: Membersihkan Sensor

Pembersihan wajib dilakukan sebelum kalibrasi untuk menghilangkan lapisan atau kotoran yang menyebabkan kesalahan pembacaan. Lewati langkah ini hanya jika pemeriksaan cepat memastikan tidak ada kotoran.

Bilas: Gunakan air suling/air keran hangat atau semprotan untuk menghilangkan kotoran yang menempel.
Pembersihan Umum: Rendam dalam larutan deterjen-air selama 5 menit. Gosok perlahan bohlam/referensi dengan sikat lembut. Pastikan sikat tidak bersifat abrasif.
Untuk Kontaminan Tertentu:
- Basa/Kerak: Rendam dalam HCl 5-10% atau cuka (<5 menit)
- Asam: Rendam dalam NaOH lemah (<4%)
- Minyak/Organik: Deterjen atau pelarut yang kompatibel
- Anorganik/Organik: HCl/NaOH 0,1 mol/L untuk anorganik. Alkohol/aseton untuk organik, kemudian bilas.
Bilas dan Stabilkan: Bilas dengan air; rendam dalam buffer pH 7 atau air keran selama beberapa menit untuk menetralkan/menstabilkan. Keringkan dengan menepuk-nepuk (jangan digosok; metode Hamilton).
Untuk Jenis Lain: Sensor ISFET/metal oksida mungkin tidak memerlukan pemeriksaan elektrolit, tetapi hindari bahan abrasif.

Catatan: Jika pembacaan tetap tidak normal setelah pembersihan, lanjutkan ke kalibrasi. Jika elektroda sangat kotor, ganti dengan yang baru.

Langkah 3: Lakukan Pemeriksaan Kalibrasi (Verifikasi Cepat Opsional)

Sebelum kalibrasi penuh, verifikasi apakah kalibrasi diperlukan.

Celupkan ke Buffer: Masukkan ke pH 7 (offset) dan pH 4/10 (span); catat pembacaan tanpa melakukan penyesuaian.
Periksa Toleransi: Jika dalam batas ±0,1 pH, kalibrasi tidak diperlukan — pasang kembali sensor. (Rika menawarkan akurasi ±0,01 pH).
Pengadukan: Aduk perlahan untuk keseragaman, lalu ukur tanpa pengadukan untuk menghindari gangguan pada Lapisan Difusi (DL)/Lapisan Transisi (TL).

Catatan: Jika di luar toleransi, bersihkan kembali atau lakukan kalibrasi.

Langkah 4: Kalibrasi Penuh (Standar Dua Titik untuk Elektroda Kaca)

Untuk sebagian besar aplikasi, menggunakan standar dua titik sangat efisien dan dapat memulihkan akurasi sensor pH. Alat ukur berbasis mikroprosesor akan menghitung slope/offset secara otomatis. Anda mungkin perlu menghubungkan alat kalibrasi atau antarmuka dengan sensor pH proses.

Pilih Buffer: Dua buffer yang mengapit rentang pengukuran Anda (misalnya 4 dan 7 untuk asam; 7 dan 10 untuk basa). Cocok untuk sensor Rika dengan rentang luas (0-14 pH).
Sesuaikan Suhu: Pastikan buffer berada pada suhu proses (default 25°C). Gunakan kompensasi bawaan Rika atau input manual.
Bilas dan Celupkan ke Buffer Pertama: Bilas sensor. Celupkan ke pH 7 (atau terendah). Stabilkan selama 1-3 menit (8-10 detik untuk Rika dalam cairan mengalir).
Aktifkan Kalibrasi: Ikuti petunjuk alat ukur. Konfirmasi pesan pembersihan.
Bilas/Keringkan: Bilas dengan air deionisasi. Keringkan dengan menepuk-nepuk (jangan digosok untuk mencegah listrik statis).
Buffer Kedua: Ulangi untuk pH 4/10. Alat ukur menyesuaikan slope/offset. Simpan data.
Verifikasi: Periksa kembali dalam buffer. Slope harus berada di 92-102%. Jika ada peringatan, seperti buffer yang salah, bersihkan kembali/ulangi.

Catatan: Untuk multi-titik, tambahkan 3+ buffer (misalnya 4, 7, 9, 10) untuk rentang luas atau ketidakpastian minimum. Model presisi tinggi Rika mendapat manfaat dari MPC untuk mengkarakterisasi nonlinearitas.

Langkah 5: Pasca-Kalibrasi dan Verifikasi

Dokumentasi: Catat tanggal, buffer, slope/offset, dan suhu.
Pasang Kembali: Sesuai aplikasi, seperti sensor proses submersible Tipe-B2 dari Rika.
Pemecahan Masalah:
- Noise/Drift: Periksa kabel/ground loop. Bersihkan kembali.
- Nonlinearitas: Diperkirakan terjadi pada kondisi ekstrem dan perbedaan besar antar larutan standar. Gunakan titik pengukuran yang dekat dengan sampel.
- Ketidakcocokan Junction/Kesalahan Natrium: Gunakan referensi double-junction (tersedia di pilihan Rika).

Langkah 6: Perawatan dan Frekuensi untuk Akurasi Jangka Panjang

Penyimpanan: Dalam KCl 3M atau KCl jenuh. Hindari air suling (dapat mengeringkan elektroda).
Penyesuaian Frekuensi: Inspeksi/bersihkan setiap 3-6 bulan. Kalibrasi jika penyimpangan >±0,2 pH atau setelah paparan kondisi ekstrem.
Diagnostik Sensor: Alat ukur modern (misalnya dari Rika) memantau impedansi/slope. Ganti sensor jika impedansi berubah <92% atau >102%.

Kesimpulan

Mendeteksi pH dalam air memberikan wawasan tentang komposisi kimianya. Pengukuran ini dapat mendeteksi perubahan yang tidak terlihat dengan mata telanjang. Para insinyur dan ilmuwan telah mengembangkan berbagai jenis sensor pH, masing-masing dapat diterapkan untuk kegunaan tertentu. Jenis-jenis tersebut meliputi elektroda kaca, elektroda kombinasi, ISFET, Sensor Metal Oksida, dan sensor submersible. Desain yang paling populer, hemat biaya, dan akurat adalah elektroda kaca. Namun, seiring waktu, kemampuan deteksi sensor dapat menurun. Oleh karena itu, frekuensi kalibrasi 3 hingga 6 bulan adalah ideal untuk sebagian besar sensor kelas industri. Inspeksi, pembersihan, pemeriksaan kalibrasi, kalibrasi penuh, dan pemeriksaan pasca-kalibrasi adalah langkah-langkah utama yang harus dilakukan selama proses kalibrasi. Proses ini diharapkan dapat memulihkan presisi dan akurasi sensor.

Sensor berkualitas rendah mungkin memerlukan kalibrasi yang lebih sering dan dapat memberikan respons yang tidak merata terhadap larutan buffer yang sama. Untuk akurasi tinggi dan rekalibrasi yang efisien, pertimbangkan sensor pH air dari Rika. Mereka menyediakan rentang pengukuran yang luas (0-14 pH), resolusi luar biasa (0,01 pH), kompensasi suhu (0-100°C), dan efisiensi daya tinggi pada sensor pH mereka (<0,15W). Selain itu, desain terbaru mereka menawarkan material kokoh seperti Glass+316L atau PC+ABS dengan rating IP68 dan submersion 1MPa. Kunjungi website Rika untuk menjelajahi semua pilihan yang tersedia.
