Kertas dasar
Untuk menstandardisasi berbagai kondisi yang memengaruhi kinerja kertas sebanyak mungkin, perlu untuk mengendalikan berbagai kondisi secara wajar dan efektif. Mengambil contoh Inggris, pengujian biasanya dilakukan pada kelembaban relatif 50% dan suhu 23 ° C di dalam ruangan. Sampel harus ditempatkan dengan benar dalam waktu 24 jam sebelum pengujian.
Pengukuran penyerapan air
Metode pengujian yang dikenal adalah metode Cobb, tetapi metode ini hanya berlaku untuk jaringan wajah. Pertama, jepit cincin logam atau silinder yang terbuka di kedua ujungnya pada kertas dengan area dan berat yang telah ditentukan, sehingga kertas secara efektif menutup ujung cincin logam atau silinder. Jumlah air yang diukur (biasanya 25 ml) dituangkan ke dalam area penyimpanan, dan air sisa dituangkan setelah waktu yang ditentukan. Pada saat ini, timbang kembali sampel kertas, dan ketahui perbedaan antara berat depan dan belakang untuk menghitung tingkat penyerapan air, sehingga dapat membandingkan penyerapan air dari jaringan yang berbeda. Waktu pengujian yang ditentukan biasanya sekitar satu menit, dan waktu akan disesuaikan hanya jika kertas sangat higroskopis.
Metode pengukuran tetesan air dapat diterapkan pada semua kertas. Metode ini lebih mudah, tetapi hasilnya tidak cukup akurat, tetapi Anda dapat mengujinya kapan saja dan di mana saja untuk membandingkan kertas yang berbeda. Biasanya menggambar lingkaran di kertas sebagai tanda, menaruh sejumlah kecil air ke tengah lingkaran, dan menghitung penyerapan air kertas dengan mengukur waktu penyerapan air, yaitu waktu ketika lingkaran direndam.
Uji permeabilitas udara (pengukuran jumlah lubang kertas)
Metode yang umum digunakan adalah metode uji Gurley, yang masih perlu mengukur waktu, tetapi waktu ini diukur pada tekanan udara yang ditentukan, jumlah udara yang melewati area yang ditentukan pada kertas (di sini digunakan sebagai lapisan diafragma).
Area tetap pada kertas ditentukan oleh pengukur cincin. Udara terkompresi kemudian melewati lapisan “membran” ini di bawah tekanan udara yang ditentukan, dan jumlah gas yang meresap dapat diukur dengan manometer. Permeabilitas udara biasanya dinyatakan dalam satuan “ml/menit”. Metode uji Bendsten mirip dengan metode ini.
Uji kekuatan kompresi cincin (RCT) Ring Compression Strength Test
Selama pengujian, selembar pita kertas sepanjang 152 mm (6 inci) dan lebar 12,7 mm (1/2 inci) ditempatkan di alur melingkar pelat baja tebal. Pelat baja diletakkan rata, dan panjang strip kertas dapat membentuk gulungan di sepanjang alur melingkarnya. Letakkan pelat baja horizontal lain di atas gulungan kertas, lalu terus tekan gulungan kertas hingga gulungan kertas hancur. Tekanan yang diberikan adalah indeks RCT kertas, biasanya dalam satuan “Newton”. Metode ini terutama digunakan untuk menguji kertas wajah, tetapi juga dapat digunakan untuk menguji kertas inti bergelombang. Indeks RCT kertas-kertas ini dapat memberikan referensi yang baik untuk kekuatan kompresi tepi akhir dari papan kertas yang dibentuk di masa mendatang.
Alat Uji Kompresi Tipe QD-3001 dengan multi-fungsi dan presisi tinggi dirancang untuk menguji kekuatan kompresi ukuran kecil. Mesin ini digunakan untuk menguji anti-tekanan kotak dan karton. Mesin ini terutama cocok untuk semua jenis karton bergelombang besar dan kemasan material lainnya yang anti-tekanannya kurang dari 100 KN. Mesin ini digunakan untuk menguji anti-tekanan seluruh kotak, dan tekanan penumpukan. Jadi, mesin ini merupakan peralatan pengujian yang ideal untuk pembuatan kertas, pengemasan, departemen kualitas-di-specking, dan sebagainya
Description
Parameters(we support customization parameters)
| Model | QD-3001B | |||
| Capacity | 0 —100KN (1T，2T，5T，10T) | |||
| Test space | 0.6*0.6*0.8M 0.6*0.8*0.8M |
|||
| Machine Size | 1.0*0.6*1.3M 1.0*0.8*1.3M |
|||
| Indication Accuracy | FS±1% | |||
| Units | Force value： Kgf、N、Lbf | |||
| Pressing Speed | 12.5mm/min | |||
| Return velocity | 120 mm/min | |||
| Stacking Test | Track the speed of pressure: 2mm/min The Preset load relative amount of fluctuation: ±4% |
|||
| Control System | Touch screen LCD with curve display control system（Computer control software optional） | |||
| Input | With high-speed thermal printer, test data can be output through connecting to computer output | |||
Standards：ISO2872 GB/T4857.4 ISO2874
Features
1.Touch screen LCD with curve display control system.
2.can switch between Chinese and English language control systems.
3.high-precision.
4.User-friendly menu interface.
5.Power protection ensure automatic record when power cut off.
Packing list
1 machine, 2 rolls of printing paper, 1 manual (including certificate, warranty card)
Uji kekuatan tekan kertas bergelombang (CCT) Corrugated Paper Compressive Strength Test
Metode ini secara khusus digunakan untuk mengukur kertas bergelombang. Sama seperti pada uji CMT, kertas melewati mesin pembentuk inti kertas bergelombang yang ditekan dingin dan menjadi kertas inti yang sama dengan garis ubin. Seperti prosedur uji RCT yang disebutkan di atas, kertas inti pembentuk juga mengalami tekanan, dan ketahanan kompresi dapat dihitung pada saat dihancurkan.
Alat Ini adalah peralatan pengujian untuk menguji kekuatan ketahanan terhadap pecahnya kertas dan papan bergelombang, yang dikembangkan dan diproduksi secara independen oleh perusahaan kami. Alat ini dapat mewujudkan tampilan kurva dan fungsi perbandingan kueri data tanpa komputer eksternal. Selain unit internasional KPa, mesin uji juga menetapkan unit asing Lb/in2; Setelah pengujian selesai, instrumen akan secara otomatis mengonversi dan menampilkan hasil indeks ketahanan terhadap pecahnya kertas. QD-3005C
Description
Parameters(we support customization parameters)
| Items | Specifications | ||
| QD-3005C Type | |||
| Measuring Range | (70～1400)kPa | ||
| Resolution | 1kPa | ||
| Indication accuracy | indication error | ±0.5%FS | |
| Volatility | ≤0.5% | ||
| Speed of Pressure(oil) | (95±5)ml/min | ||
| Size of clamp ring | GB454 | ||
| film resistance |
Rise high | 9mm | |
| Resistance value | （25～35）KPa | ||
| Clamp pressure | ＞430KPa（justable） | ||
| Tightness | Pressure reduction in 1min＜10%Pmax | ||
| weight | 55kg | ||
| Pressure gauge | （1～10）Kg/cm2 | ||
Standards：ISO2759 GB/T1539 ISO2758 GB/T454
Features
1. It is applicable to test bursting strength for paper.
2. Advanced micro computer controller and digital processor ensure result precise.
3. Printer facility and fully detailed test reports.
4. Results of the tests are stored for viewing or for printing out as required.
5. User-friendly menu interface.
6. Power protection ensure automatic record when power cut off.
Packing list
1 machine, 1 power cord, 1 oil cup, 1 bottle of silicone oil (250ml), 2 rolls of thermal printing paper,1 air pipe(φ8mm), 1 special spanner, 3 rubber film, 10 aluminum foil,1 manual(including certificate, warranty card)
Uji Kekuatan Kompresi Torsi Pendek (SCT) Short-Torque Compression Strength Test
Terlepas dari apakah itu uji RCT atau uji CCT, itu tidak dapat diulang, karena bentuk atau keadaan vertikal kertas saat dikompresi dapat berubah, dan hasilnya tidak akan terlalu akurat saat pengujian dilakukan. Oleh karena itu, untuk menjaga konsistensi pengujian, orang telah mengembangkan metode uji untuk kekuatan tekan torsi pendek kertas. Ratakan pita kertas selebar 15 mm dengan aman dengan dua belat, sisakan celah kertas kosong 0,7 mm (0,030 inci) di tengahnya. Salah satu belat bergerak sepanjang bidang sabuk kertas ke belat lainnya di bawah tekanan hidrolik, meremas sabuk kertas sempit di tengah, dan tekanan saat kertas diremas juga diukur. Pengujian dapat diselesaikan baik dalam arah mesin (MD) maupun arah vertikal mesin (CD).
Alat Uji Kertas dan Kardus Ini adalah gaya tekan maksimum per satuan lebar kertas dan karton saat sampel mulai putus. Kompresi jarak pendek adalah metode baru untuk menilai kekuatan kertas mentah di dunia, yang secara bertahap menggantikan kekuatan cincin. QD-3012H
Description
Parameters(we support customization parameters)
Resolution:0.01N
Measuring Range:(0~500 or 1000)N
Test Interval:0.7mm±0.05mm
The Sample Width:15mm
Clamping Force:2300±500N
Test Speed:(3±1)mm/min
Standards：ISO9895 TAPPIT826 GB/T2679.10 DIN54518 SCANP46 UNE57142 BS7325
Features
1.High-precision force sensors.
2.Easy to use
3.Stable Performance
Packing list
1 machine
Uji Kekuatan Kompresi Datar Kertas Inti Bergelombang (CMT) Corrugated Core Paper Flat Compression Strength Test
Pada tahap awal produksi papan bergelombang, orang dalam industri percaya bahwa perlu untuk mengukur kekuatan kompresi datar dari berbagai kertas inti bergelombang, sehingga perangkat uji kertas inti bergelombang muncul. Kali ini, pita kertas berukuran 152 mm * 12,7 mm (6 inci * 1/2 inci) juga digunakan, dan pita kertas dimasukkan ke dalam mesin pembentuk kertas inti yang ditekan dingin yang mirip dengan mesin satu sisi untuk menjadi kertas inti. Kertas inti juga dapat dibentuk oleh rol panas pada mesin satu sisi, tetapi perlu disimpan selama beberapa waktu setelah pita diterapkan. Pita perekat digunakan untuk meniru karton satu sisi guna memastikan bahwa kertas inti tidak berubah bentuk setelah dikeluarkan dari mesin satu sisi. Pita kertas satu sisi ini kemudian dapat ditekan dan juga dapat digunakan untuk pengujian RCT dan CCT. QD-3031 Setelah pita kertas dikompresi, mungkin ada dua jenis penghancuran dalam pengujian CMT—baik alurnya “terbuka” atau sisinya rusak. Dengan cara ini, kertas inti dan kertas muka dapat dibandingkan dan diuji. Demikian pula, kertas satu sisi yang sebenarnya diproduksi pada mesin satu sisi juga dapat digunakan untuk pengujian guna membandingkan nilai CMT aktual dan teoritis.
Description
Parameters(we support customization parameters)
Friction Speed：4 speed adjustable (21/43/85/106c.p.m)
Friction Load：4.5b(2.04kg)(10N，20N)
Friction Stroke：60㎜
Frequence Setting：0-9999 auto-shutdown
Features
1.Touch screen LCD with curve display control system.
2.can switch between Chinese and English language control systems.
3.high-precision.
4.User-friendly menu interface.
5.Power protection ensure automatic record when power cut off.
Packing list
1 machine.
Untuk pengujian “kertas inti panas”, kertas sampel dilewatkan melalui tongkat bergelombang panas dari mesin satu sisi, lalu ditempatkan di antara kayu lapis, ulangi langkah-langkah di atas.
Uji kelembapan:
Untuk pengujian kelembapan, alat yang banyak digunakan adalah higrometer genggam. Sebelum menggunakan higrometer, warna atau permukaan akhir kertas harus dikalibrasi (yang memengaruhi emisi cahaya). Uji kekuatan perekat lapisan Scott
Tempelkan salah satu ujung kertas sampel ke dasar logam dan ujung lainnya ke anggota sudut atas. Pukul permukaan vertikal anggota sudut dengan bandul hingga terpisah dari pola. Energi yang dibutuhkan untuk mencapai pemisahan ini sering diukur dalam satuan “Joule per meter persegi”.

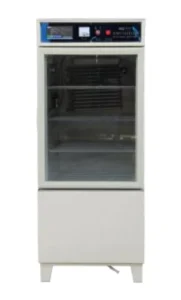

Alat Uji Kelembaban Soket SakelarSwitch Socket Humidity Test Chamber Type CSX-280 Peralatan ini terutama digunakan untuk pengujian suhu dan kelembapan pada sakelar dan soket produk elektronik.
Description
main technical parameter
1. Voltage: 220V
2. Heating power: 500W
3. Cooling power: 138W
4. Control temperature: 40℃±2℃
5. Humidity:93±3%RH
6. Workshop size:550×550×800mm
7. Dimensions:650×700×1650mm
8. Weight:200kg
Uji lain yang dilakukan oleh pabrik kertas meliputi uji pH, kecerahan kertas, dan uji kehalusan.
Uji pecah (juga cocok untuk karton bergelombang)
Metode yang umum adalah metode uji Mullen, yang harus dilengkapi dengan lubang melingkar elastis hidrolik yang diperpanjang, dan sampel cakram kertas atau karton yang serupa ditempatkan di atasnya, dan sampel cakram hanya dijepit pada lubang tersebut. Tekanan cairan saat sampel pecah akan dicatat, yang disebut nilai uji Mullen dari sampel, biasanya dalam satuan “kJ / m2”.
Uji ketebalan kertas dan karton
Mikrometer digunakan untuk mengukur ketebalan kertas dan karton. Mikrometer dapat mengontrol tekanan dan mengganti landasan dengan tepat. Uji berat kertas dan kardus
Pabrik kertas sering menggunakan timbangan uji yang sensitif untuk mendeteksi berat satuan kertas, dan membandingkannya dengan standar pabrik. Tentukan gramatur dan ketebalannya, maka kepadatan kertas akan segera diketahui. Berat kardus juga dapat ditentukan dengan metode ini.
Alat Uji Kertas dan Kardus Alat ukur ketebalan kertas dan karton QD-3019E merupakan instrumen khusus untuk mengukur ketebalan kertas dan karton.
Description
Parameters(we support customization parameters)
| Items | Specifications | |
| Model | QD-3019E | |
| Main Characters | Membrane | |
| Measuring range | （0～2）mm | |
| Resolution | 0.0001mm | |
| Contact Pressure | (17.5±1)kPa | |
Standards：ISO534 GB/T451.3 GB/T24328.2
Features
Packing list
1 machine.
Pemeriksaan kotak bergelombang
Uji Kekuatan Tekanan Tepi (ECT) Edge Pressure Strength Test
Uji ini sangat penting, yang darinya kita dapat melihat kekuatan susun karton setelah menggunakan kotak kardus tersebut, di mana permukaan bergelombang dari karton berdiri juga didirikan. Uji ini mirip dengan uji CCT, CMT, RCT, dan FCT, dan pita kertas harus ditekan. Kedua ujung pita kertas harus benar-benar sejajar horizontal dan tegak lurus terhadap sumbu. Nilai ECT adalah nilai tekanan yang diukur saat karton diremas.
Nilai ECT dapat diperkirakan sedikit, yaitu, nilai RCT dari setiap sisi kertas ditambahkan ke nilai CCT dari kertas inti bergelombang (penyusutan kertas harus dipertimbangkan). Untuk pertama kalinya, papan bergelombang komposit yang telah direkatkan untuk pertama kalinya dan memiliki ketebalan struktural perlu menambahkan 10% saat menghitung nilai ECT.
Uji Kekuatan Kompresi Datar (FCT) Flat Compression Strength Test
Selama pengujian, letakkan sampel karton bundar yang dipotong di bawah tekanan. Seperti uji CMT, mungkin ada dua jenis penghancuran – jika tidak muncul, kemungkinan besar karena kemiringan bergelombang. Uji Kekuatan Rekat (PAT)
Uji ini memiliki sejarah panjang dan digunakan untuk menguji kekuatan rekat kertas inti bergelombang dan kertas muka. Alat yang umum digunakan adalah “sisir” khusus, panjang jarum yang menonjol pada “sisir” ini dua kali lebar karton, dan diameternya dapat ditempatkan di alur karton yang akan diuji. Masukkan “sisir” dari setiap sisi sampel karton persegi panjang, lalu berikan tekanan pada kedua “sisir” untuk memisahkannya, yaitu, paksa kertas atas dan bawah untuk mencoba memisahkan kertas muka dan kertas inti. Nilai tekanan saat kertas inti bergelombang dan kertas muka robek adalah nilai PAT yang diukur dari karton. Kekuatan rekat setiap kertas muka juga dapat diukur secara terpisah, tergantung pada sisi kertas cembung tempat jarum yang menonjol dimasukkan.
Setelah kertas inti bergelombang dan kertas muka robek, perlu untuk memeriksa apakah pengujian gagal sebelum ikatan gagal, atau apakah ada masalah dengan kekuatan rekat antara lapisan kertas, yang umumnya terjadi pada sebagian besar kasus.
Uji kekuatan tusuk
Elemen uji yang digunakan adalah bandul dengan alat runcing. Selama pengujian, bandul dijatuhkan dari sudut yang telah ditentukan untuk memungkinkannya menembus sampel karton. Tingkat tusukan akan menunjukkan kekuatan pecah karton yang diuji, dan nilainya akan ditampilkan pada meteran.
Alat ini digunakan untuk menentukan ketahanan tusukan pada kertas karton atau papan bergelombang.QD-3007 Berdasarkan kondisi pengujian yang ditentukan, spesimen yang dipasang pada alat uji tusukan ditusuk oleh anak panah yang terhubung ke lengan ayun untuk menentukan energi yang dibutuhkan untuk menusuk spesimen. Data pengujian dapat dibaca langsung dari skala sesuai dengan kapasitasnya.
Description
Parameters(we support customization parameters)
| Capacity | Range | Accuracy | Size | Weight |
| A档 | (1～6) J | ±0.05J | 800*500*750mm | 110kg |
| B档 | (1～12) J | ±0.10J | ||
| C档 | (1～24) J | ±0.20J | ||
| D档 | (1～48) J | ±0.50J |
Standard:ISO3036-1975 GB/T2679.7-2005
Features
Packing list
1 machine, 2 thermal papers, 1 power
Karton pelapis kertas bekas penuh
Karakteristik kekuatan yang ditentukan adalah sebagai berikut:
l Kekuatan putus terkait dengan kekuatan putus dan tusuk karton bergelombang;
l Uji kekuatan kompresi cincin (RCT) dan uji kekuatan kompresi jarak pendek (SCT) memerlukan pengukuran peran kertas wajah dalam kekuatan kompresi karton;
l Uji viskositas Scott digunakan untuk mengukur kekuatan ikatan serat jaringan wajah. Ini akan menguji apakah karton akan terkelupas atau terkelupas saat jaringan terikat pada lapisan kertas inti;
l Uji ekstraksi lilin digunakan untuk mengevaluasi tingkat pengelupasan jaringan wajah;
l Tingkat penyerapan air pada permukaan lapisan atas diuji dengan “uji Cobb”, yang terkait dengan kemampuan cetak; permukaan belakang juga diuji untuk mengevaluasi apakah karakteristik ikatannya sesuai untuk mengikat kertas inti bergelombang;
l Permukaan atas juga perlu diuji untuk memahami kehalusan, tingkat bayangan, dan variabel bayangan relatif terhadap kemampuan cetak;
l Pengumpanan kertas sangat penting, termasuk kadar air yang seragam dan tidak ada kemampuan melipat.
Karton
Uji kekuatan tekan karton
Uji ini memerlukan lebih banyak tekanan dan digunakan untuk menentukan potensi kekuatan susun karton jadi-yaitu, seberapa tinggi karton yang diisi dengan barang dapat ditumpuk. Ini tidak hanya bergantung pada kekuatan tekan bagian atas ke bawah karton, tetapi juga pada berat isi dan karakteristiknya sendiri. Jika wadah utama (seperti kaleng dan botol) yang berisi barang memiliki kekuatan vertikal dalam struktur dan tersusun rapat dalam karton, itu akan membantu meningkatkan kekuatan tekan karton. Tentu saja, tekanan pada karton di bagian bawah tumpukan karton menentukan kekuatan tekan karton yang diperlukan.

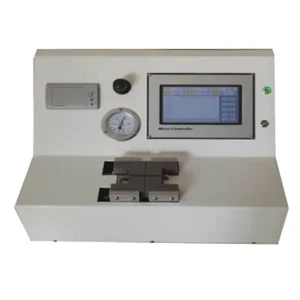

Penguji Kekuatan Tekan SCT mengukur kekuatan tekan liner dan fluting menurut metode SCT. Kekuatan tekan menentukan kemampuan penumpukan kotak bergelombang.
Description
Fitur Standar
| Measuring range | 7~3000N |
| Test speed | 3±1mm/min |
| Accuracy | ±1% |
| Distance between clamps | (0.70±0.05)mm |
| Clamping force | (2300±500)N |
| Clamp size | 30mmX15mm |
| Power | Single phase, AC 220V±22V,50Hz |
| Dimension(L*H*W) | 530*560*330mm |
| Weight | 51kg |
Hasil pengujian tersebut seringkali sangat berbeda dari hasil sebenarnya. Alasan perbedaan ini adalah kualitas karton yang berbeda, terutama kekuatan rekat setiap sisi karton, atau permukaan karton vertikal karton sering berubah bentuk. Fenomena ini akan terjadi dalam proses pemuatan barang dan bahkan dalam proses penyegelan, terutama karena garis crimping karton tidak jelas dan sulit dikenali, atau kesalahan lipatan disebabkan oleh alat crimping yang tidak sesuai atau rusak. Saat melipat penutup rocker, perlu untuk membersihkannya. Jika tidak, karton di dekat garis crimping akan menggembung, dan mungkin hancur di bawah aksi tekanan vertikal.
Tetapi kekuatan tekan karton juga bergantung pada nilai ECT dan keliling karton serta ketebalan papan karton. Rumus McKee umumnya digunakan untuk menghitung kekuatan tekan karton. Rumusnya adalah sebagai berikut:
BCT (kg) = 1,515 * ECT0,57 * T0,87 * (L + W) 0,47
Di antaranya, ECT adalah kekuatan kompresi tepi (kg/cm), T adalah ketebalan karton (mm), dan L dan W masing-masing adalah panjang dan lebar karton (mm).
Uji jatuh
Uji ini tidak hanya untuk karton, tetapi juga untuk kinerja perlindungan keseluruhan isinya dan beberapa karton yang diisi dan kemasan lainnya. Dalam 50 tahun pertama abad lalu, metode pengujiannya agak “kasar”: karton uji dilempar dari jendela lantai dua atau tiga ke trotoar beton di pabrik, dan hasilnya diamati secara visual atau difoto. Kemudian, orang juga meletakkan karton di kereta dan menabraknya menuruni jalan landai atau jalan menuruni permukaan yang keras, atau menggulingkan karton dalam drum agar dapat melewati rintangan. Saat ini, orang telah mengembangkan peralatan pengujian seismik baru. Banyak produsen produk elektronik kini menetapkan persyaratan untuk pengujian jatuh secara terperinci, mereka tidak mengizinkan kehilangan isi apa pun. Seperti disebutkan sebelumnya, pengujian ini tidak hanya mencakup karton luar itu sendiri, tetapi juga pengujian menyeluruh terhadap desain kemasan, bahan kemasan, dan spesifikasi. YQD-3015B
Alat Uji Kertas dan Kardus Mesin uji jatuh tanpa beban terutama digunakan untuk uji jatuhnya paket besar. Mesin uji jatuh tanpa beban digunakan sebagai braket benda uji oleh garpu tipe “E” yang dapat bergerak turun dengan cepat. Barang uji diuji sesuai dengan persyaratan uji (uji muka, tepi, sudut).
Description
Parameters(we support customization parameters)
Maximum weight of test piece: (kg) 160 (can be customized)
Test space: 1750x1000x2000 (can be customized)
Test height: 0~2000mm can be adjusted freely (can be customized)
Test aspect: edge, corner, face
Working power supply: 380V/50HZ
Protection device: Inductive protection device is installed above and below
Impact plate material: 45# steel, solid steel plate
Height display: LED digital display, and can set the height stop function
Standards： GB/T1019-2008
Features
1. It is applicable to test bursting strength for paperboard.
2. Advanced micro computer controller and digital processor ensure result precise.
3. Printer facility and fully detailed test reports.
4. Results of the tests are stored for viewing or for printing out as required.
5. User-friendly menu interface.
6. Power protection ensure automatic record when power cut off.
Packing list
1 machine.
