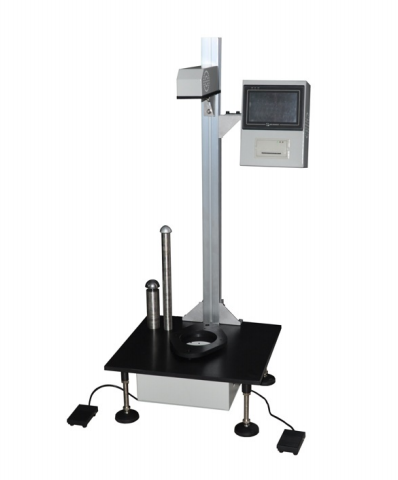

Alat Uji Dampak Dart Jatuh Falling Dart Impact Tester (Model FDI-01)

Alat uji material, Alat pengujian, Alat test material

Falling Dart Impact Tester (Model FDI-01) digunakan untuk mengukur hasil dan energi benturan dari jatuhnya dart (peluru uji) dari ketinggian tertentu terhadap film plastik dan lembaran dengan ketebalan kurang dari 1 mm. Pengujian dilakukan hingga tercapai 50% kegagalan spesimen uji.

Description

CHARACTERISTICS

Kontrol PLC dengan operasi layar sentuh
Dua metode uji terintegrasi: Metode A & B
Dilengkapi lampu observasi bawaan
Penjepit dan pelepas spesimen pneumatik
Suspensi elektromagnetik dart jatuh & pelepasan otomatis
Dua mode mulai: manual dan pedal kaki
Penilaian status pengujian otomatis
Tampilan hasil dan pencetakan dengan multi-satuan
Printer mini bawaan
Antarmuka RS232

PRINCIPLE

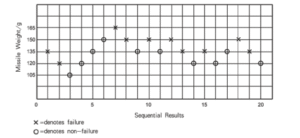

Pada awal uji, pilih metode uji, kemudian tentukan massa awal dan Δm. Mulai pengujian:

Jika spesimen pertama gagal, kurangi massa dart dengan mengurangi bobot Δm.
Jika spesimen pertama tidak gagal, tambahkan massa dart dengan menambah bobot Δm.
Proses ini dilanjutkan dengan menambah atau mengurangi Δm sesuai hasil sebelumnya. Setelah 20 spesimen diuji, hitung jumlah kegagalan (N):
Jika N = 10, pengujian selesai.
Jika N < 10, tambahkan spesimen hingga mencapai N = 10.
Jika N > 10, tambahkan spesimen hingga jumlah yang tidak gagal mencapai 10.
Setelah itu, alat secara otomatis menghitung hasil uji berdasarkan rumus khusus.

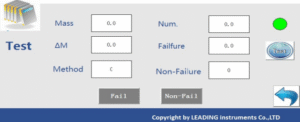

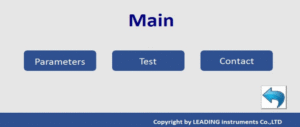

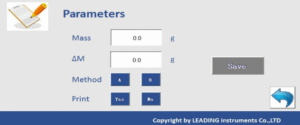

TOUCH SCREEN INTERFACE

TECHNICAL INDEXES

Metode Uji: A, B (Opsional)
Rentang Uji:
- Metode A: 50–2000 g
- Metode B: 300–2000 g
Akurasi: 0.1 g (0.1 J)
Penjepit Spesimen: Pneumatik
Tekanan Sumber Gas: 0.6 MPa (disediakan pengguna)
Ukuran Inlet: Φ8 mm pipa poliuretan
Ukuran Spesimen: >150 mm x 150 mm
Daya: AC 220V 50Hz
Berat Bersih: 70 kg

STANDARDS

ASTM D1709, ISO 7765, JIS K7124

Catatan: Gambar hanya sebagai ilustrasi dan dapat berbeda dengan produk sebenarnya. Spesifikasi teknis dapat berubah tanpa pemberitahuan untuk mendukung peningkatan performa produk. Hak interpretasi akhir dimiliki oleh Shinetime International dan Leading Instruments.
