Description

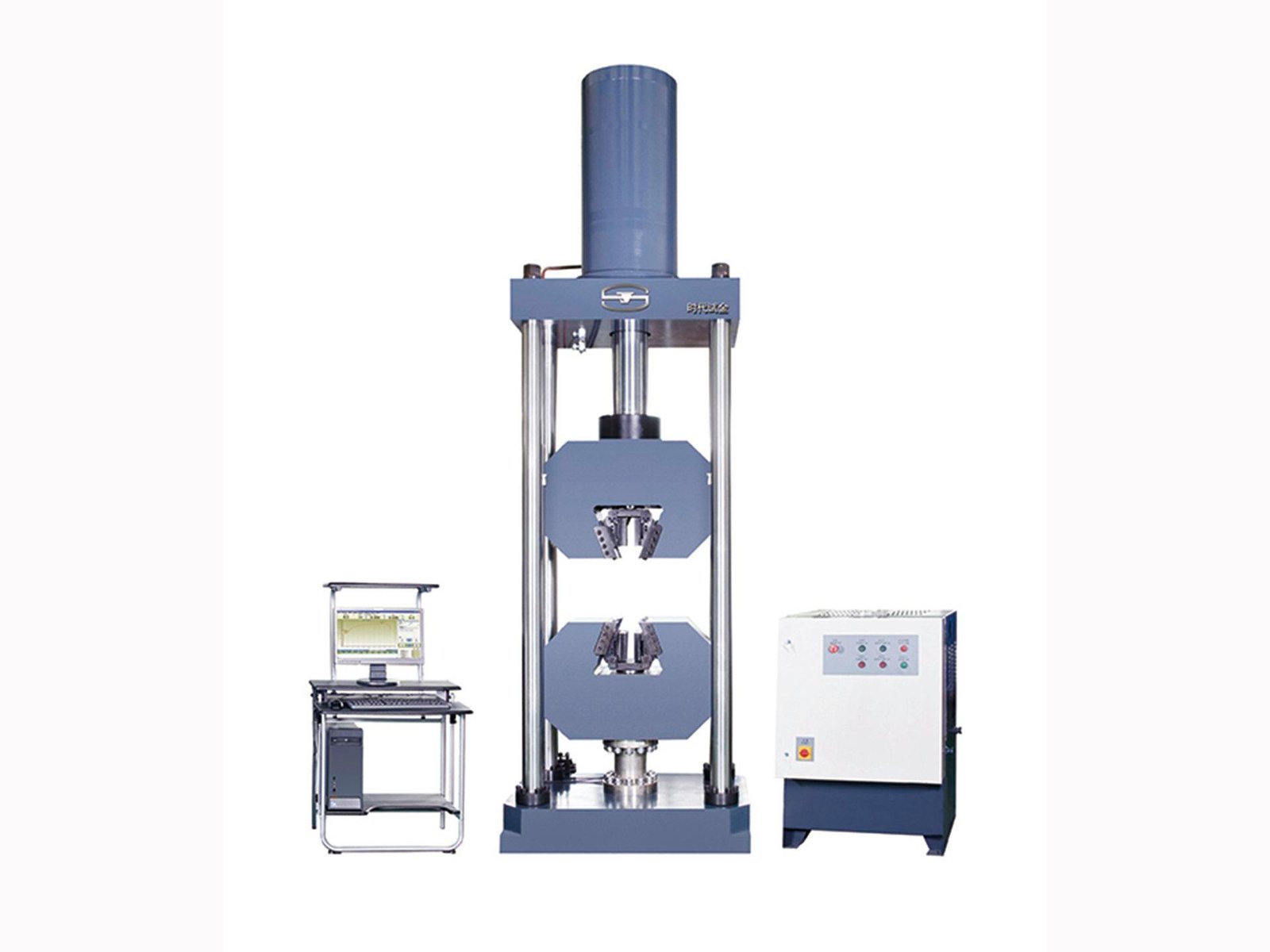

Mesin Uji Tarik Hidraulik Servo WAW-F Servo terutama digunakan untuk uji tarik dengan persyaratan efisiensi tinggi. Dilengkapi dengan perlengkapan yang relevan, mesin ini juga dapat digunakan untuk uji kompresi, tekukan, dan geser. Regangan konstan, tegangan konstan, dan uji perpindahan konstan tersedia. Kecepatan regangan, kecepatan tegangan dan kecepatan perpindahan sesuai dengan persyaratan standar pengujian tarik logam GB, ASTM, DIN, ISO, JIS, BS, dll. Ini adalah peralatan yang ideal untuk uji tarik batang logam, papan, sekrup, untai baja (dengan perlengkapan khusus) dll. Bahan dengan kekakuan tinggi.
- Struktur empat kolom, silinder oli aksi ganda perjalanan panjang dengan akurasi tinggi & penyegelan yang rapat untuk memenuhi kebutuhan panjang spesimen yang berbeda atau spesimen dengan perpanjangan tinggi.
- Rangka beban kekakuan tinggi dengan pusat gravitasi rendah. Dampak dengan spesimen yang patah dilepaskan oleh unit hidrolik untuk mengurangi kebisingan dan getaran secara maksimal.
- Desain silinder oli atas dengan ruang tarik yang dapat disetel ke bawah memudahkan pengoperasian.
- Load cell arah ganda GTM (Jerman) Double-Flange dengan linearitas tinggi untuk memastikan akurasi hasil pengujian yang tinggi.
- Komponen hidraulik berkualitas tinggi untuk menghindari kebocoran dan melindungi lingkungan pengujian.
- Katup servo MOOG (AS) memastikan kecepatan respons tinggi dan akurasi kontrol yang tinggi.
Spesifikasi
|
Item |
WAW-600F |
WAW-1000F |
WAW-2000F |
|
| Machine Class |
Class 0.5 |
Class 0.5 |
Class 0.5 |
|
| Max. Test Load (kN) |
600 |
1000 |
2000 |
|
| Load Measuring Range(kN) |
12~600 |
10~1000 |
20~2000 |
|
| Test Load Indicating Accuracy |
≤±0.5% of Indicating Value |
|||
| Displacement resolution（mm） |
0.005 |
0.005 |
0.005 |
|
| Displacement Accuracy |
≤±0.5% of Indicating Value |
|||
| Deformation Resolution（mm） |
0.001 |
|||
| Stress rate scope |
2N/mm2S1~60N/mm2S1 |
|||
| Strain rate scope |
0.00007/S~0.0067/S |
|||
| Ram Stroke（mm） |
500 |
680 |
700 |
|
| Max. Jaws Distance（mm）
（Including piston stroke） |
600 |
700 |
750 |
|
| Deformation Measuring Accuracy |
≤±0.5% of Indicating Value |
|||
| Overload Protection |
≥5% of Full Range |
|||
| Clamping Method |
Hydraulic Horizontal Clamping |
|||
| Control speed |
Up |
160mm/min |
||
|
Down |
200mm/min |
|||
| Round Specimen Clamping Range（mm） |
φ13-φ40 |
φ15-φ60 |
φ15-φ70 |
|
| Flat Specimen Clamping Range（mm） |
2-30 |
2-60 |
2-80 |
|
| Column Quantity |
4 |
|||
| Load Frame Dimension（mm） |
800×600×2990 |
1000×750×3580 |
1300×900×4200 |
|
| Load Frame Weight（kg） |
Approx. 3500 |
Approx. 6000 |
Approx. 9000 |
|
