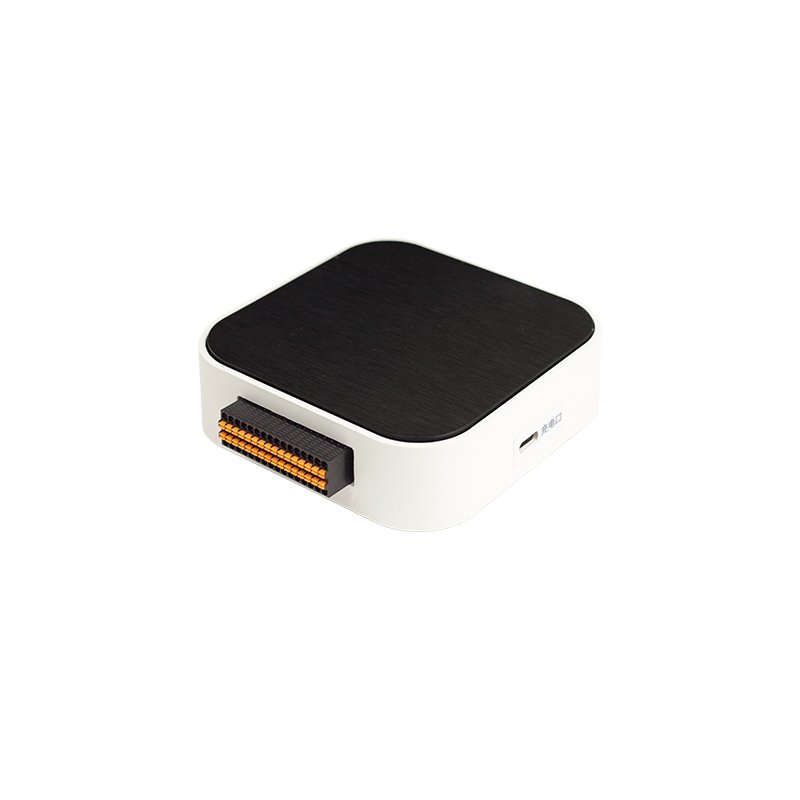

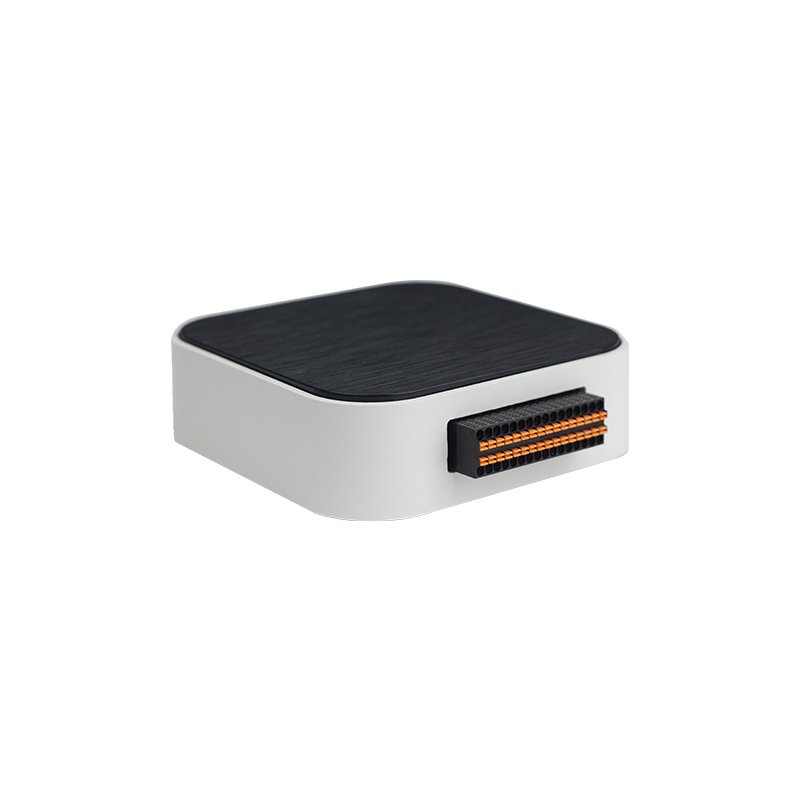

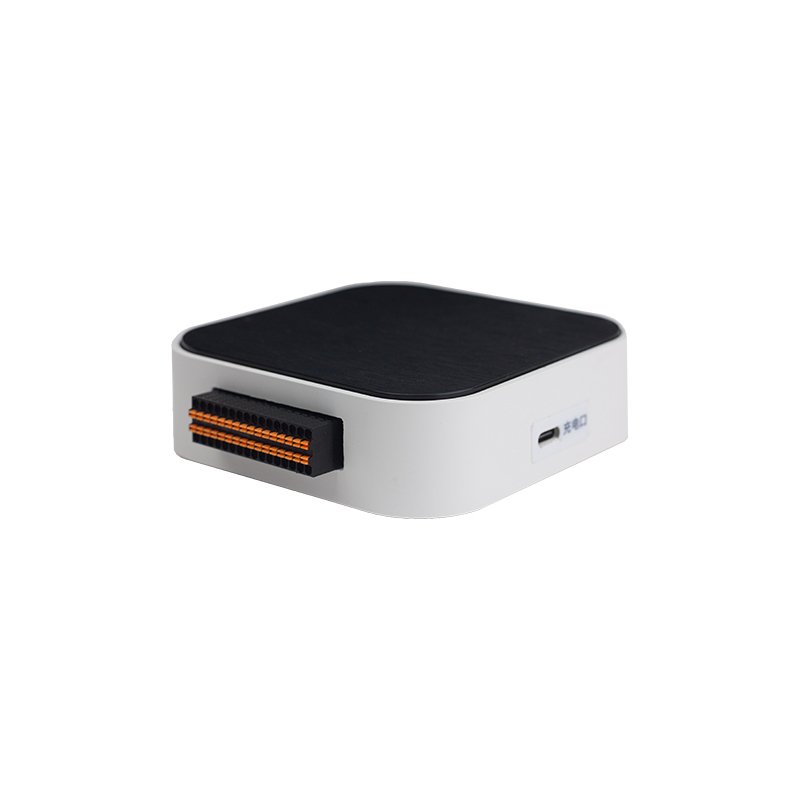

Modul Pembaca Data VW Acquisition Module MAS-iVW08

Modul akuisisi string getaran 8-saluran MAS-iVW08 merupakan fokus pada peralatan akuisisi sensor string getaran, yang utamanya digunakan dalam pemantauan lokasi penggalian dasar. Modul ini cocok untuk semua jenis akuisisi sinyal frekuensi sensor string getaran, seperti meteran tekanan air pori, meteran gaya poros, meteran kabel jangkar, kotak tekanan tanah, meteran batang baja, meteran perpindahan string getaran, dan sebagainya.

Description

MAS-iVW08 8-channel vibrating wire acquisition module adalah perangkat nirkabel berbasis teknologi komunikasi NB-IoT dengan sirkuit akuisisi sensor kawat bergetar terintegrasi. Modul ini mengirimkan sinyal eksitasi sweep melalui pengendali untuk menggertarkan kawat baja sensor, sehingga kawat berosilasi dan menghasilkan gaya gerak listrik induksi. Sinyal gaya gerak listrik yang berubah diproses oleh sirkuit akuisisi lalu dikonversi menjadi output sinyal digital.

Memori internal dari MAS-iVW08 digunakan untuk mencadangkan data hasil akuisisi dengan sistem penyimpanan melingkar. Jika data tidak dapat dilaporkan tepat waktu karena gangguan jaringan, perangkat otomatis menyimpan data sebagai backlog data, lalu mengunggahnya kembali ketika jaringan normal. Platform data juga memiliki fungsi tampilan daya, sehingga kondisi kerja perangkat dapat dipantau secara real-time.

MAS-iVW08 dilengkapi baterai lithium 800mAH internal sebagai sumber daya utama untuk menggerakkan seluruh modul. Selain itu, perangkat dapat terhubung ke listrik PLN atau sistem catu daya fotovoltaik eksternal melalui port Type-C, yang dapat bekerja bersamaan dengan baterai internal.

Siklus akuisisi MAS-iVW08 dapat disesuaikan sesuai kebutuhan. Pada setiap siklus, perangkat akan otomatis aktif, melakukan pengambilan data sekali, kemudian masuk ke mode tidur (sleep mode) hingga menunggu siklus berikutnya. Pola kerja ini mengurangi konsumsi daya secara signifikan, sehingga memungkinkan perangkat tetap beroperasi normal bahkan hanya dengan catu daya tenaga surya eksternal.

Characteristic：

● Pengoperasian yang fleksibel, mudah digunakan, dan kaya akan fungsi, dapat melengkapi konfigurasi akuisisi jaringan melalui platform cloud.
● Ukuran kecil, ringan, dan portabel.
● Data dapat disimpan di memori internal untuk memastikan data tidak mudah hilang.
● Kompatibilitas yang kuat, stabilitas tinggi, keandalan yang tinggi, dan presisi tinggi.

Specifications

Functional Specifications		Description Indicator
Computing Capacity	Controller	32-bit RISC-V microprocessor (frequency: 160MHz)
Measurement	Frequency Range	400Hz-3800Hz
	Frequency Accuracy	Better than ± 0.05Hz in full range
	Frequency Resolution	0.01Hz
	Channel	8CH (single unit)
	temperature Acquisition	Thermistor/digital thermometer support, ± 1 ℃(-20 ℃-60 ℃)
Power	Acquisition Power Consumption	50mA@3.7V
	Sleep Power Consumption	Support sleep mode (0.8mA@3.7V)
	Built-in Power Supply	Lithium battery (800mAH/3.7V, working temperature:-20 ℃-60 ℃), supports automatic switching of abnormal power failure of external power supply
	External Power Supply	External power supply (DC5V/1A)
Communication	NB-IoT	Model: MN316-DBRD, network band: Band5/8
Storage	Storage Capacity	Controller internal flash memory (maximum storage: 3800, circular storage)
Protection	Power Protection	Anti-reverse connection/anti-overvoltage/anti-overcurrent
	Sensor Interface	Surge protection
	Protection level	IP41 (with small protective box up to IP65)
Physics	Length * Width * Height	989832mm(8 channels, without protective box)
	Operating Temperature Range	-20 ℃-60 ℃ (excluding external power system)
	Installation Method	Adhesive type quick installation and quick removal or ear fixing (small chassis is required)
	Weight	205g (excluding protective box)
