Description
Features
-
Mendukung strain gage 120Ω dan 350Ω
-
Dirancang melebihi standar IP67
-
Meminimalkan efek kabel (lead wire effects)
-
Konektor M8 yang kokoh
-
Kabel pra-tersambung
-

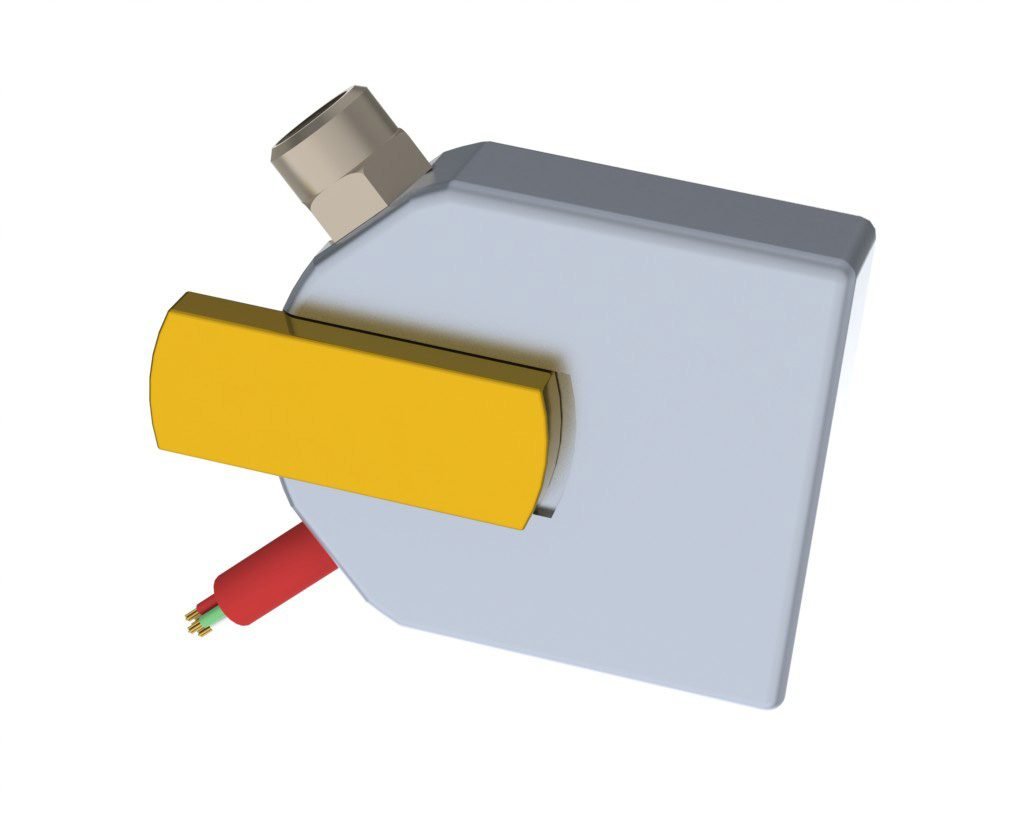

Beragam opsi pemasangan yang tersedia
-
Kabel industri dengan panjang khusus
-
Mudah digunakan!
-
Dilengkapi dengan termistor terintegrasi
APPLICATIONS
-
Melengkapi rangkaian Wheatstone bridge di dekat lokasi pemasangan strain gage
-
Mendukung konfigurasi Quarter Bridge Type I dan Type II
-
Mendukung konfigurasi Half Bridge Type I dan Type II
-
Dapat digunakan pada semua jenis strain gage 120Ω dan 350Ω
DIMENSIONS

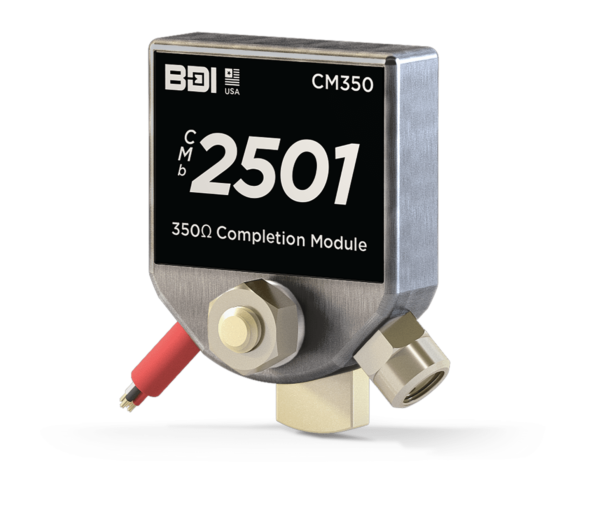

SPECIFICATIONS – CM120 & CM350 COMPLETION MODULE
| MODEL | CM120 | CM350 |
| RESISTANCE | 120Ω | 350Ω |
| RESISTANCE ACCURACY | ±0.02% | ±0.02% |
| FOIL GAGE TYPE SUPPORTED | 3-Wire hookup Quarter Bridge Type I 3-Wire hookup Quarter Bridge Type II 3- or 4-wire hookup Half Bridge Type I 3- or 4-wire hookup Half Bridge Type II |
|
| EXCITATION VOLTAGE1 | +1.0 to +10.0 Vdc | |
| OUTPUT | mV level, ratiometric to Excitation Voltage | |
| HOUSING | Machined 6061-Aluminum Alloy | |
| CORROSION RESISTANCE | Hard Anodized Clear (MIL-A-8625 Type III) | |
| ENVIRONMENTAL | Designed to exceed IP67 | |
| OPERATING TEMPURATURE2 | -49° to +176 °F (45° to +80 °C) | |
1 AC120 beroperasi pada eksitasi +2,0 Vdc saja.
2 Batas suhu berdasarkan suhu pengoperasian kabel instrumentasi, hubungi BDI untuk pilihan kabel rentang suhu yang luas.
