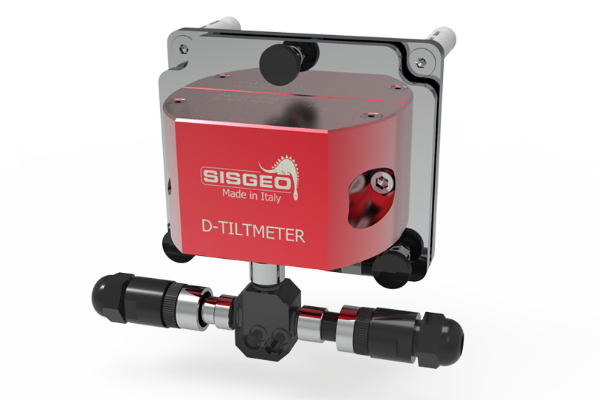

Description
Features
- Aplikasi vertikal atau horizontal
- Versi uniaksial dan biaksial
- Mudah dipasang
- Performa tinggi
- Ketergantungan terhadap faktor termal dapat diabaikan
- Warna dapat disesuaikan berdasarkan permintaan untuk meminimalkan dampak visual
Applications
- Struktur sipil
- Keamanan bangunan di sepanjang galian yang berdekatan
- Diafragma dan dinding penahan
- Bangunan bersejarah
- Dek dan pilar jembatan
- Kontrol kemiringan bangunan
Specifications
| D-TILTMETER | S541HD | S542HD |
|---|---|---|
| Tipe Sensor | Uniaxial, self-compensated MEMS inclinometer | Biaxial, self-compensated MEMS inclinometer |
| Rentang Pengukuran | ±2,5°, ±5°, ±10° (±15°, ±30° atas permintaan) | ±2,5°, ±5°, ±10° (±15°, ±30° atas permintaan) |
| Sensitivitas Sensor | 0,0013° (4,68 arc-sec) | 0,0013° (4,68 arc-sec) |
| Linearitas Gauge | ±0,0070% FS untuk ±2,5°±0,0200% FS untuk ±5°, ±10° | ±0,0070% FS untuk ±2,5°±0,0200% FS untuk ±5°, ±10° |
| Akurasi Total Gauge (linearitas + histeresis + repeatability dengan polinomial orde 3) | ±0,0050% FS untuk ±2,5°±0,015% FS untuk ±5°±0,010% FS untuk ±10° | ±0,0050% FS untuk ±2,5°±0,015% FS untuk ±5°±0,010% FS untuk ±10° |
| Ketergantungan Suhu | ±0,005% FS / °C | ±0,005% FS / °C |
| Tegangan Eksitasi | 12 hingga 24 Vdc | 12 hingga 24 Vdc |
| Keluaran Sinyal | RS485, protokol Modbus RTU (sin αX) | RS485, protokol Modbus RTU (sin αX) |
| Rentang Suhu Operasi | -30°C hingga +70°C | -30°C hingga +70°C |
| Sensor Suhu | Termistor bawaan | Termistor bawaan |
| Kabel Sinyal | 0WE1045GQZH | 0WE1045GQZH |
| Panjang Kabel Maksimal ke Logger | 1000 m | 1000 m |
Accessories and Spare Parts
| Nama / Kode | Deskripsi |
|---|---|
| ADJUSTMENT PLATE 0S540AP3D00 | Plat penyetel halus untuk tilt meter S540MA, direkomendasikan khusus untuk rentang kecil (±2.5° dan ±5°). Dengan memutar tiga knop, Anda bisa mengatur tilt meter di skala tengah atau posisi lain yang diinginkan. Plat penyetel ini dapat digunakan baik secara vertikal maupun horizontal. |
| D-TILTMETER READING CABLE 0ECAV04V200 | Kabel untuk sambungan langsung antara D-Tiltmeter dan New Leonardo portable readout. Berguna untuk pengujian instrumen dan selama prosedur instalasi. |
| TERMINATION RESISTOR 0ETERMRESI0 | Resistor terminasi cadangan yang dibutuhkan jika dilakukan pembongkaran maupun pemasangan baru dari rangkaian instrumen digital. Untuk informasi lebih lanjut lihat FAQ #076. |
| SIGNAL CABLE 0WE104SG0ZH | Kabel sinyal berpasangan ganda, 22 AWG dengan pelindung pita aluminium/polyester, selubung luar merah LSZH. Diameter 4.7 mm. |
| MEASURING BOX 0EPM0101PIO | Kotak ukur untuk pembacaan manual pengukur digital, terdiri dari kotak plastik IP67 dengan papan sirkuit untuk kabel, kelenjar kabel, dan konektor panel betina. |
| DIGITAL JUNCTION BOX 0EPD0231PID | Kotak sambungan untuk rantai instrumen digital, terdiri dari kotak plastik IP67, papan elektronik internal untuk pengkabelan, dan tiga kelenjar kabel. |
