Description
FITUR UTAMA
- Segera mendeteksi air
- Pilihan panjang kabel:
- 0,9 m (3 kaki) Standar, 3 m (10 kaki), 7,5 m (25 kaki), 15 m (50 kaki), 30 m (100 kaki)
- Pilihan kabel atau probe:
- Detect: kabel bare-wire
- Detect+: probe stainless steel
PRINSIP OPERASI

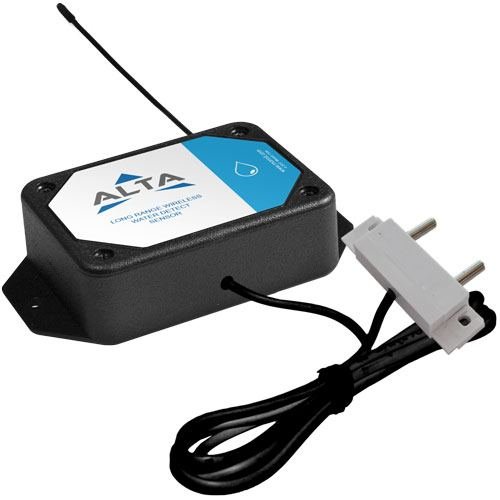

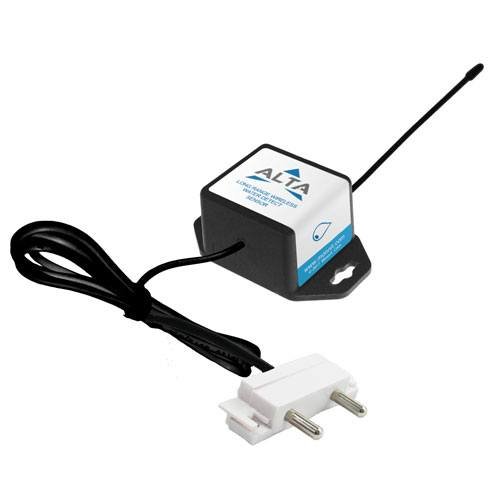

Sensor Deteksi Air dan Deteksi Air+ Nirkabel ALTA mengidentifikasi ketika air hadir dengan melengkapi sirkuit antara dua kontak di ujung kabel. Ketika status deteksi sensor berubah, komunikasi nirkabel segera dikirim ke gateway. Komunikasi dapat dikonfigurasi untuk dikirim secara mendesak atau sebagai notifikasi kesadaran ketika:
- Air hadir
- Air tidak ada
- Air hadir atau tidak ada
Jika komunikasi tidak ditandai mendesak, data akan disimpan dan dijadwalkan untuk diteruskan oleh gateway nanti. Jika komunikasi ditandai mendesak, gateway akan segera mencoba mengirim pesan secara aman ke iMonnit atau layanan data yang disetujui lainnya.
APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain pemantauan pemanas air, deteksi kebocoran pipa, pemantauan pompa sump, pemantauan bilge kapal, pemantauan tingkat reservoir, serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR ALTA DARI MONNIT
Sensor ALTA Monnit menawarkan jangkauan nirkabel lebih dari 2.000 kaki yang dapat menembus lebih dari 18 dinding, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway yang digunakan. Sensor ini menggunakan teknologi Frequency-Hopping Spread Spectrum (FHSS) yang memberikan kekebalan interferensi terbaik di kelasnya serta manajemen daya terbaik untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia.
Keamanan data dijamin melalui Encrypt-RF® Security yang menggunakan Diffie-Hellman Key Exchange ditambah dengan Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor. Sensor dapat mencatat 2.000 hingga 4.000 pembacaan jika koneksi gateway terputus, dengan data tersimpan dalam flash non-volatil yang bertahan meskipun siklus daya dimatikan. Sebagai contoh, dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor ini juga mendukung pembaruan otomatis firmware sensor melalui udara (over-the-air), yang memastikan sensor tetap relevan di masa depan. Tersedia pula layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS, email, dan panggilan suara.
Sensor melaporkan titik data: Air Hadir atau Tidak Ada Air.
SPESIFIKASI TEKNIS
SPESIFIKASI PERSYARATAN DETEKSI
| Parameter | Spesifikasi |
|---|---|
| Impedansi Input | 2,5 MΩ |
| Impedansi Medium Maksimum | 900,0 kΩ (Air bersih memiliki impedansi tipikal 50 hingga 200 kΩ) |
Catatan:
- Resistansi antara ujung probe konduktif harus kurang dari ini untuk memastikan deteksi air.
- Input sensor ini bersifat pasif. Jangan pernah memberikan tegangan apa pun pada kabel deteksi air.
SPESIFIKASI KABEL DETECT
| Parameter | Spesifikasi |
|---|---|
| Panjang Kabel Standar | 0,9 m (3 ft) |
| Panjang Kabel Opsional | 3 m (10 kaki), 7,5 m (25 kaki), 15 m (50 kaki), 30 m (100 kaki) |
| Jumlah Kabel | 2 konduktor (merah/hitam) |
| Ukuran Kabel | 22 AWG |
| Material Konduktor | Tembaga Terpilin 7/30 |
| Insulasi | PVC, 0,010 inci |
| Pelapisan Ujung | Solder Perak (Ag) |
| Pelindung | Tidak ada |
| Jaket | PVC (hitam) |
| Diameter Keseluruhan | 4,2 mm (0,164 inci) |
| Rating/Persetujuan | NEC (UL) Type CM, UL AWM Style 2464, CSA AWM FT4, RoHS |
| Rating Suhu | -20°C hingga 60°C (-4°F hingga 140°F) |
| Rating Tegangan | 300 V Maksimal |
| Kekuatan Dielektrik | 1500 V RMS |
SPESIFIKASI PROBE DETECT+
| Parameter | Spesifikasi |
|---|---|
| Komposisi Elektroda | Stainless Steel 304 |
| Casing Probe | Plastik ABS |
| Komposisi Kabel | Sama dengan Kabel Detect di atas |
Informasi mendetail mengenai dimensi probe Detect+ dapat dilihat pada diagram yang tersedia dalam dokumentasi lengkap produk.
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatil, bertahan melalui siklus daya): – Heartbeat 10 menit = ~22 hari – Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki menembus 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 9.144 m (-100 hingga 30.000 ft) |
| Kelembaban Operasi | 5 hingga 85% RH (non-kondensasi) |
SERTIFIKASI
| Frekuensi | Sertifikasi dan Standar |
|---|---|
| Sensor 900 MHz | FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1 |
| Sensor 868 dan 433 MHz | Diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645 |
| Semua Sensor | Diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH |
SPESIFIKASI TEKNIS BERDASARKAN TIPE SENSOR

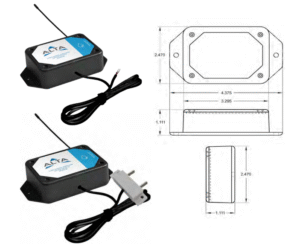

SPESIFIKASI ALTA® ENTERPRISE
| Parameter | Spesifikasi |
|---|---|
| Baterai Standar | 2x 1,5V AA Alkaline, 1500 mAh |
| Baterai Opsional | 2x 1,5V AA Lithium, 3000 mAh |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Opsi Daya Eksternal | Tegangan input: 5,0-12,0 V Jack daya: 2,1 x 5,5 mm barrel, kutub positif di tengah Baterai menyediakan daya cadangan jika daya eksternal terputus |
| Rentang Suhu Operasi (badan sensor): | |
| – Baterai AA Alkaline | -18°C hingga 55°C (0°F hingga 130°F) |
| – Baterai AA Lithium L91 | -25°C hingga 60°C (-13°F hingga 140°F) |
| – Catu Daya 5V AS | 0°C hingga 40°C (32°F hingga 104°F) |
| – Catu Daya 5V Internasional | 10°C hingga 40°C (50°F hingga 104°F) |
| Jenis Antena Nirkabel | Kawat cambuk gelombang 1/4, 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 3 oz. (85,05 g) tanpa kabel 3,7 oz. (105 g) dengan kabel 0,9 m (3,0 kaki) |
| Catatan Penting | Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasang dan melepas baterai. Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |

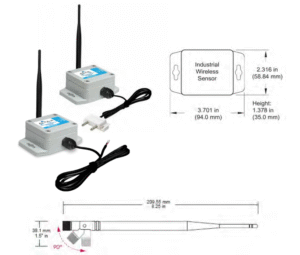

SPESIFIKASI ALTA® INDUSTRIAL
| Parameter | Spesifikasi |
|---|---|
| Baterai | 1x 3,6V AA Lithium Thionyl Chloride, 1500mAh, terpasang sebelumnya |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Rentang Suhu Operasi (pengukuran tanpa kabel) | -40°C hingga 85°C (-40°F hingga 185°F) |
| Jenis Antena Nirkabel | Dipole tahan air gelombang 1/2 dengan konektor RP-SMA dan leher berputar dBi: 3,0 (900/868MHz) atau 2,5 (433 MHz) Panjang: 8,27″ (210mm) (900/868MHz) atau 7,68″ (195mm) (433 MHz) Diameter pada titik terlebar: 0,55″ (14mm) |
| Berat | 4,7 oz. (133 g) dengan kabel 0,15 m (6,0 inci) 5,2 oz. (147 g) dengan kabel 0,9 m (3,0 kaki) |
| Rating Enklosur | IP-65 (tahan debu dan tahan air tetapi tidak dapat direndam) NEMA 1, 2, 4, 4x, 12, dan 13 rated, tersegel, dan tahan cuaca Terdaftar UL sesuai spesifikasi UL508-4x (File E194432) |
| Catatan Penting | Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |

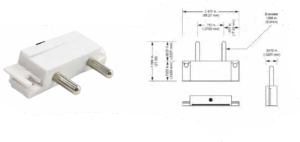

DIMENSI PROBE DETECT+
CATATAN PENGGUNAAN
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi dalam lingkungan biasa dengan suhu ruangan normal, kelembaban, dan tekanan atmosfer yang normal. Jangan menggunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat merusak karakteristik produk dan menyebabkan kegagalan serta kerusakan: lingkungan dengan gas korosif atau gas penghilang oksigen seperti gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dan sebagainya; lingkungan dengan gas yang mudah menguap atau mudah terbakar; kondisi berdebu; lingkungan bertekanan rendah atau bertekanan tinggi; lokasi basah atau terlalu lembab; tempat dengan air laut, minyak, cairan kimia, atau pelarut organik; tempat dengan getaran yang sangat kuat; dan tempat lain di mana kondisi berbahaya serupa ada.
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.

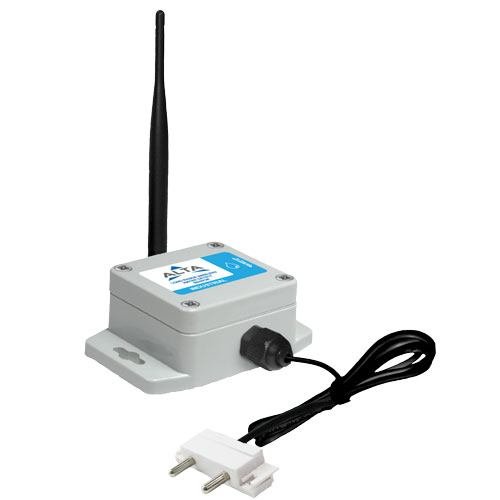

SENSOR TINGKAT INDUSTRI
Sensor industri Monnit dilengkapi dengan enklosur dengan rating NEMA Tipe 1, 2, 4, 4X, 12, dan 13 yang andal dan tahan cuaca. Enklosur dengan rating NEMA kami dirancang untuk penggunaan dalam ruangan atau luar ruangan dan melindungi sirkuit sensor terhadap masuknya benda asing padat seperti debu dan efek merusak dari air.
Enklosur ini aman dari kotoran yang jatuh, melindungi terhadap debu yang tertiup angin, melindungi terhadap hujan, hujan es, salju, percikan air, dan air yang diarahkan dengan selang, memiliki tingkat ketahanan korosi yang meningkat, dan akan tetap tidak rusak meskipun terbentuk es pada enklosur.
